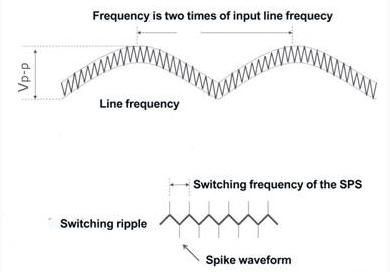

A Es la pequeña variación periódica residual no deseada de la salida de corriente continua (CC) de una fuente de alimentación que se ha derivado de una fuente de corriente alterna (CA).La forma de onda se muestra como figura a continuación.



Hay dos contenidos de CA, también conocidos como ondulación y ruido (R&N), en la salida de CC.El primero, procedente de la rectificación de onda sinusoidal, es de baja frecuencia que es 2 veces la frecuencia de entrada;el segundo es de alta frecuencia que es de la frecuencia de conmutación.Para medir el ruido de alta frecuencia, es necesario realizar configuraciones de un osciloscopio con un ancho de banda de 20MHz, una sonda de alcance con el cable de tierra más corto posible y agregar condensadores de 0.1uF y 47uF en paralelo con el punto de prueba para filtrar la interferencia de ruido.

A Cuando la corriente consumida excede la clasificación de la fuente de alimentación, el circuito de protección se activará para proteger la unidad contra sobrecarga / sobrecorriente.
Las protecciones de sobrecarga / sobrecorriente se pueden dividir en varias formas:
(1) LIMITACIÓN DE CORRIENTE DE RETROCESO
La corriente de salida disminuye aproximadamente un 20% de la corriente nominal, como se muestra como curva (a) en la figura siguiente.
(2) LIMITACIÓN DE CORRIENTE CONSTANTE
La corriente de salida permanece a un nivel constante y dentro del rango especificado mientras que el voltaje de salida cae a un nivel más bajo, como se muestra como la curva (b) en la figura siguiente.
(3) LIMITACIÓN DE POTENCIA EXCESIVA
La potencia de salida permanece constante.A medida que aumenta la carga de salida, el voltaje de salida disminuye proporcionalmente, como se muestra como la curva (c) en la figura siguiente.
(4) LIMITACIÓN DE CORRIENTE DE HIPO
El voltaje y la corriente de salida siguen pulsando ON y OFF repetidamente cuando se activa la protección.La unidad se recupera automáticamente cuando se elimina la condición defectuosa.
(5) APAGAR
El voltaje y la corriente de salida se cortan cuando la carga de salida alcanza el rango de protección.
NOTA: El modo de protección de algunos de los productos se combina con diferentes tipos de las formas mencionadas, como limitación de corriente constante + apagado.


Método de recuperación:
(1) Recuperación automática: la fuente de alimentación se recupera automáticamente después de que se elimina la condición defectuosa.
(2) Vuelva a encender: la PSU se reinicia mediante el reactivación manual de CA después de eliminar la condición defectuosa.
Nota: No utilice la fuente de alimentación en condiciones de sobrecorriente o cortocircuito durante un período de tiempo prolongado para evitar acortar la vida útil o dañar la fuente de alimentación.

A Algunas fuentes de alimentación proporcionan una señal de \\"Power Good \\" cuando se encienden y envían una señal de \\"Power Fail \\" cuando se apagan.Suele utilizarse con fines de seguimiento y control.
Energía buena: después de que la salida de una fuente de alimentación alcance el 90% del voltaje nominal, se enviará una señal TTL (aproximadamente 5 V) dentro de los próximos 10-500 ms.
Fallo de alimentación: antes de que la salida de una fuente de alimentación sea inferior al 90% del voltaje nominal, la señal de buena alimentación se apagará con al menos 1 ms de anticipación.
