La serie SDDR (XDDR-20/DRDN-20) es un módulo de redundancia de riel DIN de 20 A de grado industrial diseñado para proteger los sistemas de energía críticos y minimizar el riesgo de tiempo de inactividad operativo. Diseñado para admitir configuraciones de redundancia escalables 1+1 intercambiables en caliente y N+1 , este módulo garantiza un suministro de energía continuo para entornos industriales exigentes. Al integrar avanzada tecnología MOSFET , la unidad logra una conversión de energía eficiente, reduce significativamente la generación de calor y mantiene una caída de voltaje mínima. Esto lo convierte en un componente vital para la automatización industrial, los equipos de fabricación de semiconductores y los sistemas electromecánicos que requieren un respaldo de energía confiable. Para los equipos de adquisiciones y administradores de instalaciones, la integración de este módulo de redundancia se traduce en una mayor estabilidad del sistema, menores costos de mantenimiento y seguridad operativa a largo plazo.
Características principales y ventajas operativas
Para respaldar los rigurosos requisitos de los proyectos, la serie SDDR combina características de rendimiento esenciales con beneficios prácticos de adquisición, lo que garantiza valor a largo plazo para arquitecturas energéticas complejas.

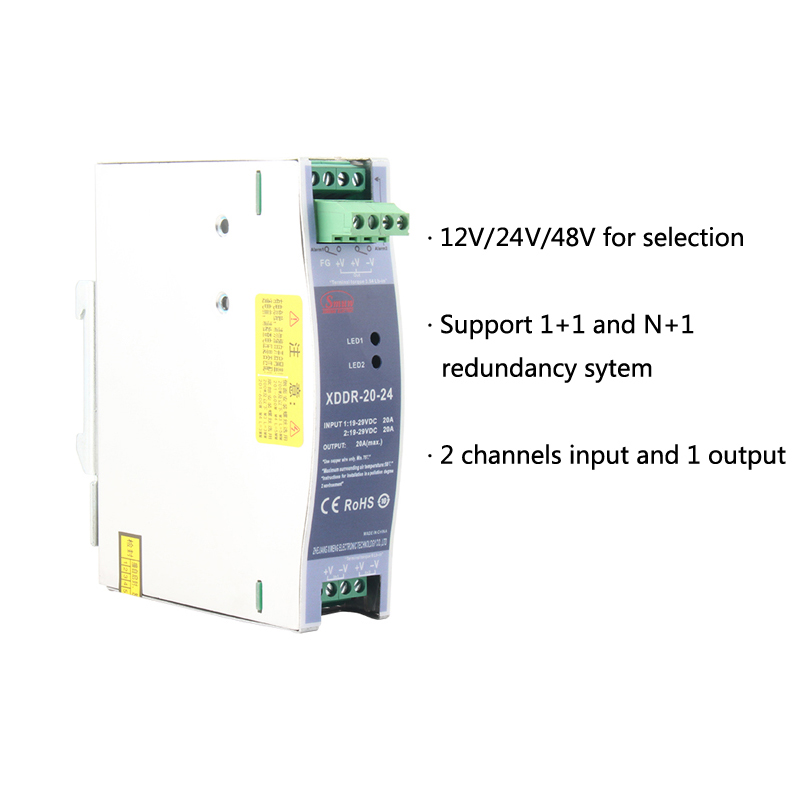

Redundancia de energía escalable
Admite redundancia 1+1 para protección inmediata contra fallas y configuraciones N+1 para sistemas de suministro de energía múltiple. Esta flexibilidad permite a los ingenieros de instalaciones crear arquitecturas de energía resistentes adaptadas a requisitos de carga y márgenes de seguridad específicos.
Tecnología MOSFET de alta eficiencia
Utilizando componentes de conmutación MOSFET avanzados, el módulo logra hasta un 98% de eficiencia típica. Este diseño garantiza una caída de voltaje mínima de ≤0,25 V a carga completa, lo que reduce la pérdida de energía y evita la acumulación excesiva de calor dentro de gabinetes de control confinados.

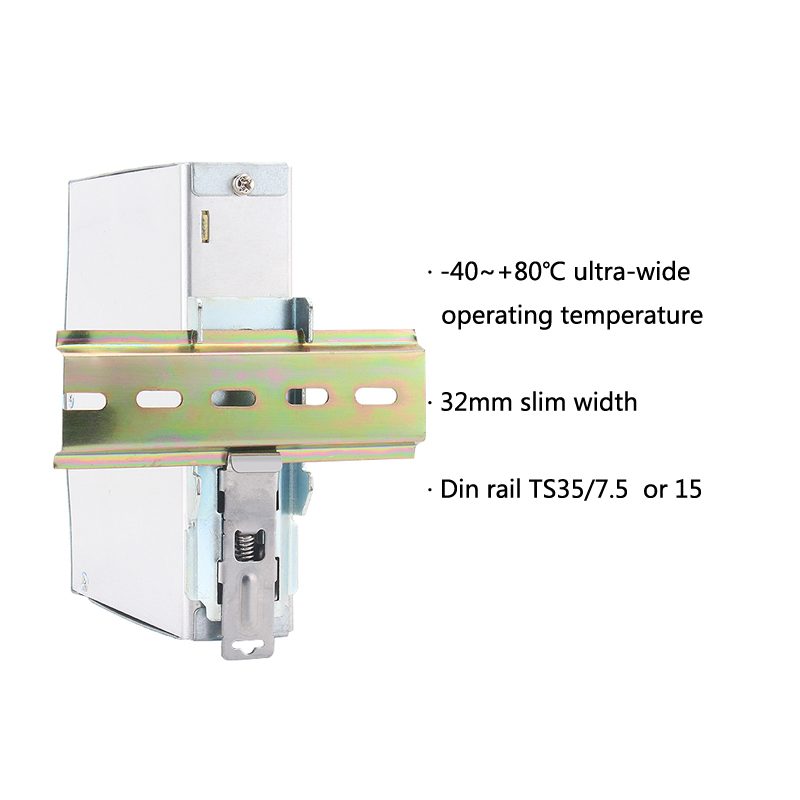

Perfil ultradelgado y refrigeración sin ventilador
Con solo 32 mm de ancho , el diseño compacto de montaje en riel DIN ahorra un valioso espacio en gabinetes abarrotados. Funciona mediante refrigeración por convección de aire libre, lo que elimina la necesidad de ventiladores mecánicos, lo que reduce las necesidades de mantenimiento y los posibles puntos de fallo.
Resiliencia a temperaturas extremas
Diseñado para entornos industriales hostiles, el módulo funciona de manera confiable en un rango de temperatura ultra amplio de -40 °C a +80 °C . Esto garantiza un rendimiento estable en instalaciones no acondicionadas, recintos exteriores o zonas de fabricación con altas temperaturas.

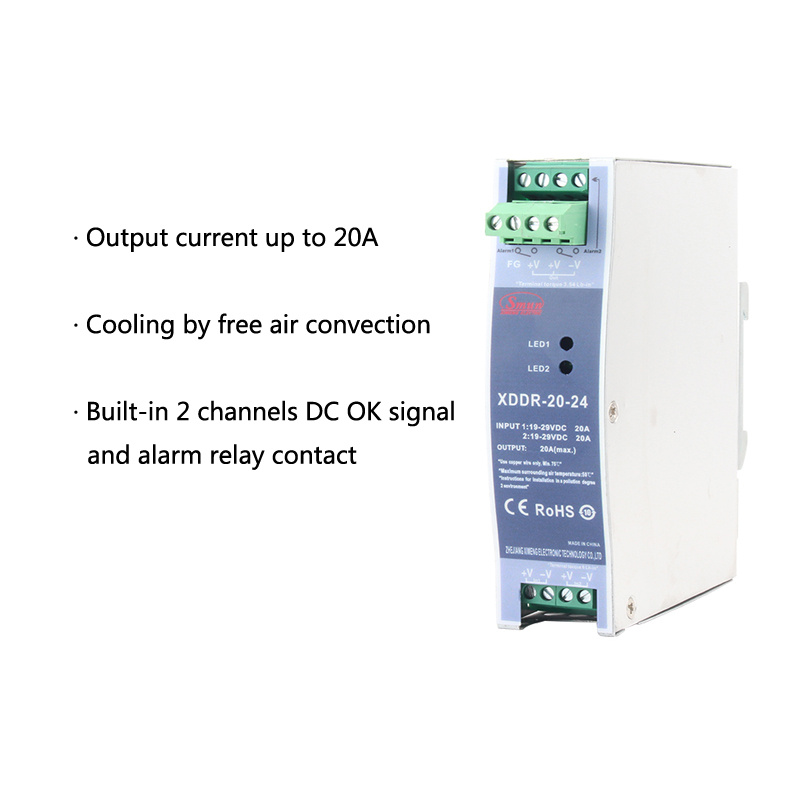

Monitoreo en tiempo real y cumplimiento de seguridad
Equipada con incorporados contactos de relé CC OK de 2 canales , la unidad proporciona retroalimentación inmediata sobre el estado de salida a los sistemas de control centralizados. Cumple totalmente con los estándares de seguridad IEC62368-1, UL62368-1 y EAC TP TC004 , lo que garantiza una integración segura en proyectos globales.

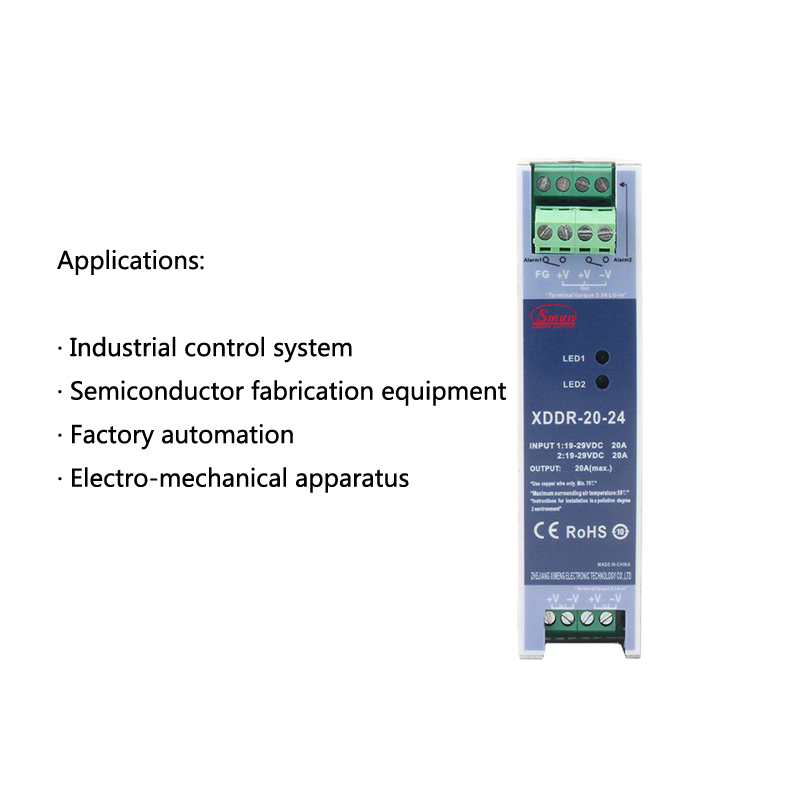

Escenarios de aplicación ideales
El diseño de entrada universal (que admite 12 V/24 V/48 V CC según el sufijo del modelo) hace que este módulo de redundancia sea altamente adaptable para diversos sectores industriales:
Sistemas de control industrial: proporciona energía ininterrumpida a PLC, sensores y nodos de control críticos, evitando costosas paradas de producción.
Equipos de fabricación de semiconductores: garantiza una entrega de voltaje estable para procesos de fabricación sensibles donde las fluctuaciones de energía pueden afectar el rendimiento.
Automatización de fábricas: admite brazos robóticos, redes de transportadores y vehículos guiados automatizados (AGV) manteniendo una disponibilidad de energía constante.
Aparato electromecánico: ofrece energía redundante confiable para maquinaria pesada y configuraciones electromecánicas complejas que requieren tiempo de funcionamiento continuo.
Especificaciones técnicas
Los siguientes parámetros detallan los límites operativos y las características físicas de la serie SDDR, lo que ayuda a los equipos de ingeniería a seleccionar componentes con precisión.
| Descripción | del parámetro |
| Voltaje de entrada | 12V/24V/48V DC (sufijo modelo: -12, -24, -48) |
| Corriente de salida | Hasta 20A continuo (pico: 30a durante 5 segundos) |
| Caída de voltaje | ≤0.25V (a plena carga) |
| Eficiencia | ≥98% (típico) |
| Temperatura de funcionamiento | -40 ° C a +80 ° C ( la curva de descarga se aplica a altas temperaturas ) |
| Dimensions | 32 mm (w) × 125.2 mm (h) × 102 mm (d) |
| Estándar | IEC62368-1, UL62368-1, EAC TP TC004, EMC Cumplimiento (Clase B) |
