SMV-75
SMUN
Descripción
SMV-75 es una fuente de alimentación industrial de CA/CC de 75 W que destaca por funcionar en entornos hostiles muy húmedos, polvorientos, aceitosos y con altas vibraciones. Toda la serie está alojada en una carcasa de aluminio y completamente cubierta con silicona conductora auditiva. Gracias al diseño de última generación, la eficiencia de trabajo alcanza el 85%, lo que permite que SMV-75 funcione perfectamente entre -10 ℃ y +60 ℃ bajo convección de aire libre. El diseño La carcasa metálica y el nivel de protección de ingreso IP67/IP65 permiten que esta serie se adapte a aplicaciones tanto interiores como exteriores.
Aplicaciones
Equipos de telecomunicaciones al aire libre.
Señalización electrónica y vallas publicitarias al aire libre.
Planta petrolera o instalación de pozo minero
alumbrado público LED
Iluminación LED de gran altura
Iluminación del espacio de embalaje
lámpara de pesca LED
iluminación LED para invernaderos
Modelo | SMV-75-12 | SMV-75-15 | SMV-75-24 | SMV-75-36 | SMV-75-48 | |
Producción | voltaje CC | 12V | 15V | 24V | 36V | 48V |
Corriente nominal | 6.3A | 5A | 3.1A | 2.1A | 1.6A | |
Rango actual | 0-6.3A | 0-5.0A | 0-3.1A | 0-2.1A | 0-1.6A | |
potencia nominal | 75W | 75W | 75W | 75W | 75W | |
Ondulación y ruido | 50mVp-p | 50mVp-p | 80mVp-p | 100mVp-p | 100mVp-p | |
Tolerancia de voltaje | ±1,0% | ±1,0% | ±1,0% | ±1,0% | ±1,0% | |
Regulación de línea | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% | |
Regulación de carga | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% | |
Configurar, tiempo de subida | 200 ms, 50 ms, 30 ms | |||||
Tiempo de espera (típico) | 30 ms/230 VCA | |||||
Aporte | Rango de voltaje | 85~264 VCA o 120~373 VCC | ||||
Frecuencia | 47 ~ 63Hz | |||||
Eficiencia | 82% | 82% | 84% | 84% | 85% | |
corriente alterna | 0,8A/230V | |||||
corriente de irrupción | Arranque en frío: 45A/230V | |||||
corriente de fuga | <1,5 mA/240 VCA | |||||
Protección | Sobrecarga | Potencia de salida nominal 105%~135% protección contra sobrecarga de arranque | ||||
Tipo de protección: modo de hipo, recuperación automática después de eliminar la condición de falla | ||||||
Sobre voltaje | Potencia de salida del evaluador 135%~150% protección contra sobrevoltaje de arranque | |||||
Tipo de protección: Apague el voltaje de salida, vuelva a encenderlo para recuperarlo | ||||||
Sobre temperatura | Cuando la temperatura del nodo interno del transistor supera los 105 ℃, comience la protección contra sobrecalentamiento | |||||
Tipo de protección: Apague el voltaje de salida, vuelva a encenderlo para recuperarlo | ||||||
Ambiente | Temperatura de trabajo | -10℃~+60℃ | ||||
Humedad de trabajo | 20-90% HR | |||||
Temperatura de almacenamiento, humedad | -20~+85℃, 20%-90% HR | |||||
Coeficiente de temperatura | ±0.03%℃(0-50℃) | |||||
Vibración | 10 ~ 500 Hz, 5G 12 min./1 ciclo, periodo de 72 min. cada uno a lo largo de los ejes X, Y, Z | |||||
Seguridad & EMC | Normas de seguridad | Cumplimiento de: normas de seguridad CE y GB4943.1 | ||||
Tensión soportada | I/PO/P: 1,5 KVAC 1 minuto I/P-FG: 1,5 KVAC 1 minuto O/P-PG: 0,5 KVAC 1 minuto | |||||
Resistencia de aislamiento | I/PO/P, I/P-FG, O/P-FG: 100 M ohmios/500 VCC/25 ℃/70 % HR | |||||
Emisión CEM | EN61000-3-2:2014/EN61000-3-3:2013 | |||||
Inmunidad EMC | EN 55032:2015/EN55035:2017/60950-1 | |||||
Otros | MTBF | ≥327,9K horas MIL-HDBK-217F(25℃) | ||||

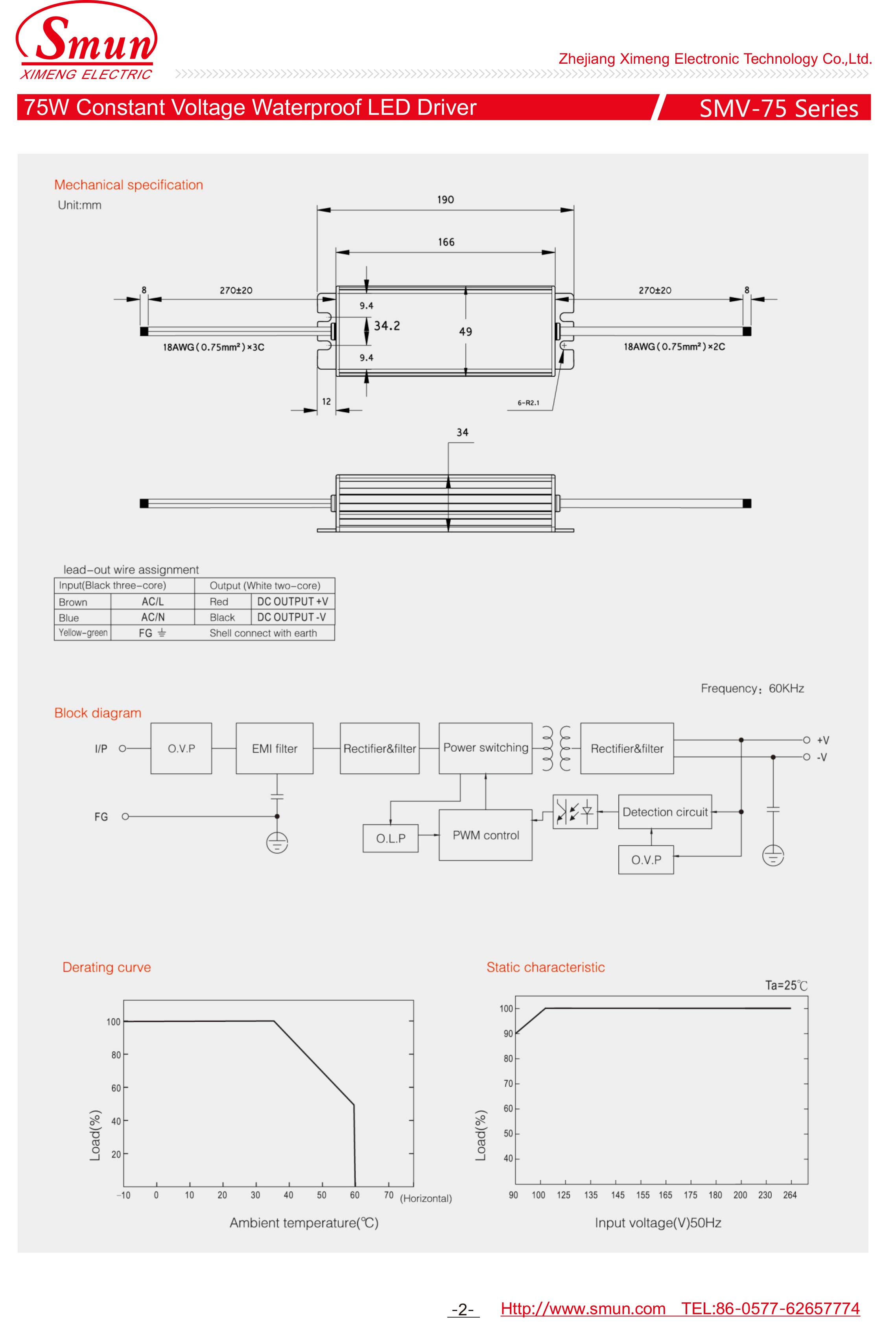

Tamaño | Largo 190 x ancho 49 x alto 34 mm | |||||
Embalaje | 0,55 kg | |||||
Nota | 1. Todos los parámetros NO mencionados especialmente se miden con una entrada de 230 VCA, carga nominal y 25 ℃ de temperatura ambiente. 2. La ondulación y el ruido se miden a 20 MHz de ancho de banda utilizando un cable de par trenzado de 12 ' terminado con condensadores paralelos de 0,1 uf y 47 uf. 3. Tolerancia: incluye tolerancia de configuración, regulación de línea y regulación de carga. 4. Se requiere reducir la potencia de salida bajo voltaje de entrada bajo. Consulte la curva de reducción para obtener más detalles. 5. La fuente de alimentación debe considerarse parte de los componentes del sistema. Todas las pruebas de EMC probarán las muestras de prueba en una placa de hierro metálico con un espesor de 1 mm, una longitud de 360 mm * ancho de 360 mm. | |||||
