La corrección del factor de potencia (PFC) sirve como un método crítico para maximizar el uso real de energía y minimizar la distorsión armónica en las redes eléctricas. Los ingenieros médicos enfrentan un desafío único al integrar esta tecnología en entornos clínicos. Debe navegar por una delicada tensión entre dos requisitos contradictorios. Los estrictos estándares de emisión de armónicos (IEC 61000-3-2) exigen un filtrado agresivo. Mientras tanto, las estrictas normas de seguridad del paciente limitan severamente las corrientes de fuga permitidas (IEC 60601-1). Especificar una fuente de alimentación sin el PFC adecuado introduce riesgos inmediatos en el proyecto. Con frecuencia conduce a una certificación regulatoria fallida, a un acceso bloqueado al mercado y a costosos rediseños en las últimas etapas.
Además, los sistemas de energía no corregidos consumen energía reactiva. Esto provoca graves interferencias en la red en entornos hospitalarios sensibles. Dicha interferencia amenaza el funcionamiento estable de los sistemas de soporte vital y los equipos de imágenes de precisión cercanos. En esta guía, aprenderá los mecanismos exactos detrás del PFC médico. Exploraremos las compensaciones vitales entre los métodos de corrección activos y pasivos. También descubrirá criterios prácticos para evaluar la disipación térmica, la mitigación de EMI y las limitaciones de corriente de fuga para su próximo proyecto de dispositivo médico.
Conclusiones clave
- El PFC es un requisito reglamentario para la mayoría de los dispositivos médicos que consumen más de 75 W, lo que mitiga la distorsión armónica que puede alterar los equipos hospitalarios sensibles.
- Las fuentes de alimentación médicas deben equilibrar las frecuencias de conmutación de PFC activas con estrictas restricciones de EMI y corriente de fuga.
- Cuando se obtienen soluciones de alta potencia (por ejemplo, una fuente de alimentación conmutada médica de 500 W), el PFC activo que utiliza topologías avanzadas (como convertidores resonantes LLC) es fundamental para la gestión térmica y la eficiencia.
- La evaluación del proveedor debe priorizar el cumplimiento comprobado de IEC 60601-1, datos sólidos de MTBF (tiempo medio entre fallas) y curvas de reducción transparentes.
Los impulsores comerciales y de cumplimiento detrás de la PFC médica
El problema de las cargas no lineales
Los dispositivos médicos modernos dependen en gran medida de fuentes de alimentación conmutadas. Estas unidades funcionan como cargas no lineales. No consumen corriente continua de la red eléctrica de CA. En cambio, los puentes rectificadores internos y los condensadores consumen corriente en pulsos cortos y de alta magnitud. Estos pulsos rápidos solo ocurren cuando el voltaje de entrada excede el voltaje almacenado en el capacitor. Este estrecho ángulo de conducción distorsiona la forma de onda de CA sinusoidal entrante.
Nos referimos a esta distorsión como corriente armónica. La distorsión armónica se refleja directamente en la red eléctrica del hospital. Si no se controlan, estas corrientes armónicas se combinan en múltiples dispositivos. Crean graves ineficiencias y desestabilizan la red eléctrica local. Abordar esta realidad física sigue siendo la función principal de una fuente de alimentación médica PFC . La integración de una corrección efectiva da forma a la forma de onda de la corriente de entrada, obligándola a reflejar fielmente el voltaje de entrada.
Líneas base regulatorias (IEC 61000-3-2)
Los organismos reguladores reconocen la amenaza que representa la distorsión armónica. En consecuencia, imponen límites estrictos a través del estándar IEC 61000-3-2. Este reglamento regula específicamente las emisiones de corriente armónica para equipos que consumen hasta 16 amperios por fase. Generalmente, cualquier dispositivo médico que consuma más de 75 vatios debe cumplir con estos límites de armónicos. Pasar este estándar no es negociable.
El incumplimiento de IEC 61000-3-2 impide que los fabricantes obtengan una marca CE o una certificación UL. Sin estas marcas de seguridad, no puede vender legalmente su equipo en los principales mercados mundiales. La norma categoriza los equipos en diferentes clases, asignando límites de emisión específicos a cada orden armónico. Diseñar un sistema compatible requiere que los ingenieros integren PFC de manera proactiva en lugar de tratarlo como una ocurrencia tardía.
Protección de infraestructura hospitalaria
Los hospitales operan infraestructuras eléctricas altamente complejas y estrictamente reguladas. Minimizar la potencia reactiva es absolutamente fundamental en estos entornos clínicos. La alta distorsión armónica degrada la calidad de la energía en toda la instalación. Sobrecalienta el cableado neutro, lo que puede provocar riesgos de incendio. También provoca disparos molestos de los disyuntores, cortando abruptamente la energía a salas específicas.
Lo más importante es que la interferencia de la red supone un riesgo directo para la seguridad del paciente. El ruido armónico puede distorsionar las lecturas en monitores de ECG sensibles. Introduce artefactos en las resonancias magnéticas de alta resolución y puede interferir con los microprocesadores que controlan los ventiladores automatizados de soporte vital. Al implementar un PFC robusto, los fabricantes protegen tanto la infraestructura física de las instalaciones como la integridad operativa de los equipos médicos adyacentes.
PFC activo versus pasivo: categorías de soluciones para diseños médicos
Los ingenieros generalmente eligen entre dos métodos principales de corrección del factor de potencia: pasivo y activo. Cada enfoque ofrece distintas ventajas y limitaciones inherentes. La selección de la categoría correcta depende completamente del consumo de energía de su dispositivo, las limitaciones de espacio físico y la eficiencia objetivo.
PFC pasivo
El PFC pasivo se basa completamente en componentes tradicionales que no cambian. El mecanismo utiliza filtros inductivos (estranguladores) y filtros capacitivos para suavizar la forma de onda de la corriente pulsada. El inductor limita la tasa de cambio de corriente, ampliando el ángulo de conducción.
La principal ventaja del PFC pasivo radica en su simplicidad. No requiere conmutación activa, lo que significa que no genera interferencias electromagnéticas (EMI) de alta frecuencia. Ofrece una confiabilidad excepcional debido al bajo número de componentes. Sin embargo, los inconvenientes son importantes. Los filtros pasivos son increíblemente pesados y voluminosos. Además, generalmente siguen siendo incapaces de alcanzar un factor de potencia (PF) superior a 0,75 a 0,80. Como resultado, este método sólo es viable para dispositivos médicos de escritorio de bajo consumo y muy sensibles a los costos, donde el tamaño y el peso no son preocupaciones principales.
PFC activo
El PFC activo utiliza circuitos de conmutación activos, normalmente en una topología de convertidor elevador. Este mecanismo utiliza un circuito integrado de control (IC) para encender y apagar rápidamente un MOSFET. Esta acción obliga a la corriente de entrada a seguir continuamente la fase y la forma de la onda del voltaje de entrada.
Las soluciones activas ofrecen un rendimiento excepcional. Rutinariamente logran un PF superior a 0,95, eliminando efectivamente la distorsión armónica. El circuito es ligero y compacto. Active PFC también admite automáticamente voltajes de entrada universales (90 VCA a 264 VCA). El principal inconveniente es la generación de ruido de alta frecuencia (EMI), que requiere un filtrado posterior cuidadoso. Este enfoque es absolutamente obligatorio para aplicaciones de alta atracción. Por ejemplo, una fuente de alimentación conmutada médica moderna de 500 W se basa exclusivamente en Active PFC para cumplir con estrictos requisitos de tamaño, peso y eficiencia.
Cuadro comparativo: PFC activo versus pasivo en aplicaciones médicas
| Característica | PFC pasivo | PFC activo |
| Mecanismo | Filtros de línea inductivos y capacitivos | Convertidor elevador de conmutación de alta frecuencia |
| Factor de potencia típico | 0,70 a 0,80 | 0,95 a 0,99 |
| Tamaño y peso | Voluminosos y pesados (estranguladores grandes con núcleo de hierro) | Compacto y liviano |
| Generación EMI | Prácticamente ninguno | Alto (Requiere filtrado especializado) |
| Rango de voltaje de entrada | Rango fijo o estrecho (requiere conmutación) | Universal (90 VCA - 264 VCA) |
| Mejor caso de uso | Monitores de escritorio de bajo consumo (<75W) | Herramientas quirúrgicas de alta potencia, equipos de imágenes. |
Dimensiones de evaluación básicas para una fuente de alimentación médica PFC
Eficiencia y disipación térmica
La adición de una etapa PFC activa inevitablemente afecta la eficiencia general del sistema. Debido a que la energía debe pasar a través de un circuito de conmutación adicional antes de llegar al convertidor CC-CC principal, se introduce un nuevo punto de pérdida de energía. Evaluar qué tan bien una unidad gestiona esta pérdida es crucial.

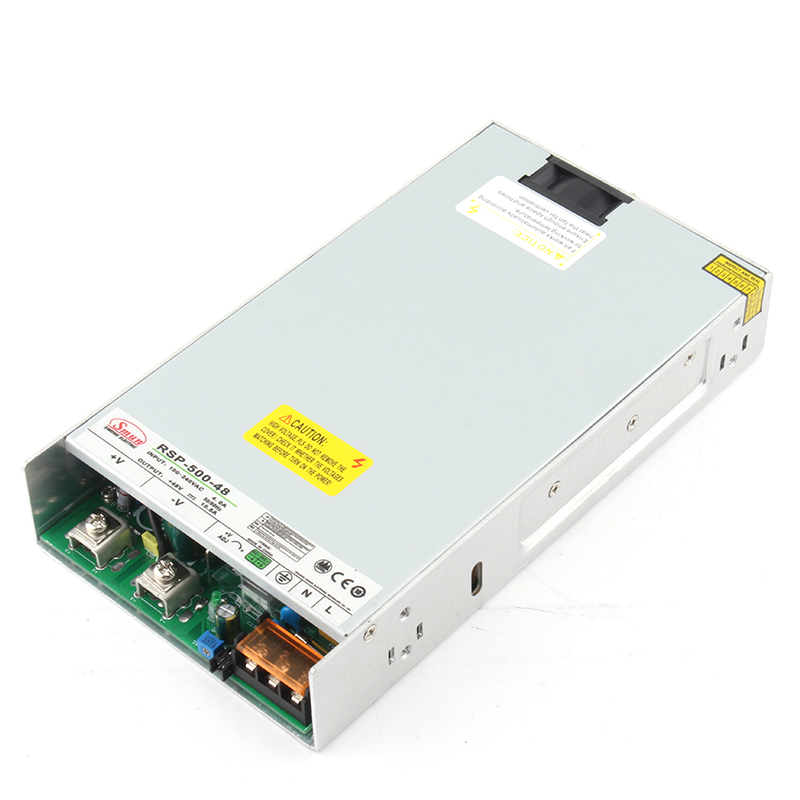

Al seleccionar una de alta potencia fuente de alimentación médica PFC , preste mucha atención a la topología subyacente. Busque específicamente convertidores resonantes LLC emparejados con la etapa PFC. Las topologías LLC permiten la conmutación de voltaje cero (ZVS). ZVS minimiza drásticamente las pérdidas de conmutación entre los transistores. Esta reducción reduce directamente la carga térmica. Una menor generación de calor resulta especialmente crítica en dispositivos médicos sin ventilador o completamente cerrados, donde el enfriamiento activo está prohibido debido a riesgos de contaminación.
Compensaciones actuales entre EMI y fugas
El diseño de fuentes de alimentación médicas implica una tensión de ingeniería constante entre la supresión del ruido y el mantenimiento de la seguridad del paciente. Esta dinámica requiere una atención estricta durante la fase de evaluación.
- La tensión de ingeniería: Según lo establecido, el PFC activo genera EMI de alta frecuencia. Para evitar que este ruido llegue a la red del hospital, los ingenieros implementan filtros EMI. Estos filtros se basan en condensadores en Y conectados entre la línea eléctrica y la tierra. Sin embargo, los condensadores Y aumentan directamente la corriente de fuga a tierra. En un entorno médico, el exceso de corriente de fuga puede ser fatal para un paciente.
- Criterios de éxito: No se puede simplemente aumentar el tamaño del condensador para bloquear el ruido. La fuente de alimentación debe utilizar circuitos integrados de control PFC avanzados y un sistema magnético altamente optimizado. Estos componentes refinados suprimen la EMI en su origen. Esto permite que la unidad utilice condensadores Y más pequeños, manteniendo la corriente de fuga muy por debajo de los límites estrictos definidos por IEC 60601-1. Verifique siempre si la unidad cumple con los umbrales de clasificación específicos CF (flotación cardíaca) o BF (flotación corporal).
Adaptación del rango de entrada universal
Los voltajes de la red hospitalaria varían significativamente en todo el mundo. Incluso dentro de una sola instalación, las caídas de voltaje ocurren con frecuencia cuando se enciende maquinaria pesada. Debe verificar que el circuito PFC activo mantenga una alta eficiencia a través de las fluctuaciones globales de voltaje del hospital.
Un suministro robusto funcionará perfectamente desde 90 VCA hasta 264 VCA sin requerir intervención manual. Consultar las curvas de eficiencia proporcionadas por el fabricante. Las etapas PFC mal diseñadas sufren caídas masivas de eficiencia en el extremo inferior del espectro de voltaje (por ejemplo, 90 VCA). Esta caída produce picos repentinos de calor, que pueden desencadenar mecanismos de apagado térmico durante procedimientos médicos críticos.
Realidades de implementación y riesgos de integración
Ni siquiera la hoja de especificaciones más impresionante puede garantizar una integración perfecta. Al integrar estas fuentes de alimentación en un chasis mecánico, surgen varios riesgos prácticos. Los equipos de ingeniería deben anticipar estos desafíos al principio del ciclo de diseño.
- Ruido acústico en las proximidades del paciente: el PFC activo utiliza estranguladores e inductores de alta frecuencia. Bajo condiciones de carga específicas, los materiales del núcleo magnético pueden vibrar físicamente. Este fenómeno crea un ruido acústico audible, comúnmente conocido como 'silbido de bobina'. En una sala de servidores ocupada, esto pasa desapercibido. Sin embargo, en una sala de recuperación silenciosa o en una aplicación de contacto con el paciente (como las máquinas CPAP), este gemido agudo provoca una gran incomodidad. Debe especificar límites estrictos de ruido acústico al adquirir unidades destinadas a las proximidades del paciente.
- Déficits de tiempo de espera: El tiempo de espera se refiere a cuánto tiempo una fuente de alimentación puede mantener su salida de CC después de una pérdida repentina de entrada de CA. El PFC activo regula eficazmente el voltaje que alimenta el condensador primario. Esta regulación permite a los ingenieros utilizar un condensador físicamente más pequeño. Desafortunadamente, un condensador más pequeño almacena menos energía total, lo que puede afectar negativamente el tiempo de espera durante transitorios en la red del hospital o breves cortes de energía. Asegúrese de que la unidad especificada mantenga un tiempo de espera suficiente (normalmente >20 ms) para permitir que los microprocesadores ejecuten apagados ordenados del sistema.
- Requisitos de reducción: la dinámica térmica cambia drásticamente según el voltaje de entrada y la temperatura ambiente. Analice cómo se comporta la etapa PFC a temperaturas extremas. La salida de alta potencia a menudo requiere una reducción de potencia cuando se opera con voltajes de línea bajos (por ejemplo, 115 VCA). A voltajes más bajos, el circuito PFC debe consumir corrientes de entrada significativamente más altas para entregar la misma potencia de salida. Una corriente más alta significa una mayor pérdida de calor resistivo. Mapee cuidadosamente las curvas de reducción del proveedor con la temperatura de funcionamiento máxima esperada de su dispositivo.
Lógica de abastecimiento: cómo preseleccionar socios de suministro de energía médica
Datos de cumplimiento rastreables
Seleccionar un proveedor basándose exclusivamente en folletos de marketing invita al desastre. Muchos proveedores afirman que sus unidades son de "grado médico" o cuentan con "PFC avanzado". Debe rechazar a los proveedores que sólo ofrecen afirmaciones genéricas. Exija informes completos de pruebas CB y gráficos de pruebas oficiales de EMI. Revise estos gráficos para asegurarse de que el suministro de energía demuestre un margen cómodo por debajo de los límites de emisión estándar. Una unidad que se sitúa exactamente en la línea límite frecuentemente no pasa las pruebas de integración una vez colocada dentro de su chasis de metal o plástico específico.
Pedigrí y confiabilidad de los componentes
El circuito PFC activo representa una sección de la fuente de alimentación altamente solicitada. El pedigrí de los componentes es sumamente importante. Evaluar el origen y la calidad del condensador a granel PFC primario. Este condensador específico maneja altas corrientes de ondulación y es un punto común de falla. Las mejores prácticas de la industria exigen el uso de condensadores premium con clasificación de 105 °C de fabricantes acreditados (por ejemplo, marcas japonesas de primer nivel). Un condensador de 85°C más económico reducirá drásticamente el tiempo medio entre fallos (MTBF) de todo el dispositivo médico.
Personalización frente a productos disponibles en el mercado
Determine con anticipación si su aplicación requiere una unidad estándar modificada. Las unidades estándar disponibles en el mercado funcionan perfectamente en entornos benignos. Sin embargo, los dispositivos médicos frecuentemente enfrentan productos químicos de limpieza fuertes, alta humedad o limitaciones de espacio físico únicas. Evalúe si el proveedor puede aplicar un revestimiento de conformación especializado a la PCB para proteger los sensibles circuitos de control PFC de la humedad. Además, verifique las capacidades de soporte de ingeniería local del proveedor. La comunicación fluida con su equipo de diseño acelera el proceso de modificación.
Acciones del siguiente paso
Pasar de la fase de investigación a la prueba activa requiere un enfoque sistemático. Primero, solicite muestras de evaluación física de las fuentes de alimentación de destino. No confíe únicamente en modelos digitales. A continuación, exija la documentación MTBF completa, asegurándose de que hayan calculado los datos utilizando estándares reconocidos como MIL-HDBK-217F o Telcordia. Finalmente, inicie inmediatamente las pruebas de cumplimiento previo térmico y EMI. Realice estas pruebas con la fuente de alimentación montada dentro del chasis de su dispositivo real, ejecutando su carga máxima de software continua.
Conclusión
Especificar PFC en un contexto médico nunca es un simple ejercicio de marcar casillas. Se presenta como una decisión crítica a nivel del sistema que impacta directamente el diseño térmico, el cumplimiento de EMI y, en última instancia, la seguridad del paciente. Navegar por los rígidos estándares de IEC 61000-3-2 e IEC 60601-1 requiere equilibrar los beneficios armónicos del PFC activo con los límites estrictos de la corriente de fuga. Los ingenieros deben mirar más allá de la potencia básica para evaluar topologías avanzadas, curvas de reducción y pedigrí de componentes.
Para aplicaciones clínicas exigentes, seleccionar una unidad validada de alta eficiencia minimiza la fricción regulatoria y acelera significativamente su tiempo de comercialización. Al priorizar las bajas emisiones EMI, los tiempos de espera óptimos y las arquitecturas de conmutación de voltaje cero, se asegura de que su dispositivo funcione sin problemas en las caóticas redes hospitalarias. Le recomendamos que consulte hoy con un ingeniero de aplicaciones. Solicite hojas de especificaciones detalladas para fuentes de alimentación médicas estándar que se adapten perfectamente a su carga de energía precisa y a sus requisitos de cumplimiento normativo.
Preguntas frecuentes
P: ¿Cuál es la potencia mínima que requiere PFC en un dispositivo médico?
R: Generalmente, los estándares regulatorios exigen la mitigación de las emisiones de corriente armónica (y por lo tanto de PFC) para fuentes de alimentación que consumen más de 75 W. Los dispositivos que consumen menos de este umbral a menudo pasan por alto los estrictos límites armónicos de IEC 61000-3-2, aunque las regulaciones regionales individuales pueden variar ligeramente.
P: ¿Puede el PFC activo afectar negativamente la corriente de fuga del paciente?
R: Indirectamente, sí. La conmutación de alta frecuencia de Active PFC requiere filtrado EMI. El filtrado estándar utiliza condensadores en Y que aumentan la corriente de fuga. Los suministros de grado médico están diseñados específicamente para mitigar esta EMI sin exceder los umbrales de fuga seguros.
P: ¿Por qué los dispositivos médicos de alta potencia especifican topologías LLC junto con PFC?
R: Los convertidores resonantes LLC permiten la conmutación de voltaje cero (ZVS), lo que reduce drásticamente las pérdidas de conmutación introducidas por la etapa PFC activa. Esto es crucial para mantener una alta eficiencia y minimizar el calor en dispositivos como una fuente de alimentación conmutada médica de 500 W.
