Fuentes de alimentación cerradas frente a riel DIN para gabinetes de control

En el diseño de gabinetes de control industrial, la selección del factor de forma de fuente de alimentación adecuado afecta directamente el tiempo de montaje. También influye en la gestión térmica y en los costes de mantenimiento a largo plazo. Los ingenieros suelen centrarse mucho en los requisitos eléctricos. Sin embargo, el embalaje físico tiene la misma importancia. Hacer bien esta elección física evita costosos rediseños de paneles en el futuro. Una mala elección provoca cableado apretado. Si bien las especificaciones eléctricas reducen la lista inicial, el método de montaje físico dicta una verdadera integración. Determina su estrategia de diseño. Esta guía proporciona una comparación técnica directa de estos dos estilos de montaje populares. Ayudamos a ingenieros eléctricos e integradores de sistemas a finalizar su lista de materiales (BOM). Eliminamos las conjeturas de su proceso de selección de componentes. Comprenderás cómo evaluar las limitaciones espaciales. También aprenderá a evaluar adecuadamente la dinámica térmica y los requisitos de mantenimiento. Nuestro objetivo es ayudarle a seleccionar la unidad de potencia perfecta para su próximo proyecto industrial.

Conclusiones clave

• Las fuentes de alimentación de riel DIN minimizan los costos de mano de obra mediante una instalación a presión sin herramientas y están optimizadas para el enfriamiento por convección en gabinetes industriales de alta densidad.
• Las fuentes de alimentación cerradas estándar ofrecen un costo unitario inicial más bajo y un perfil físico más bajo, pero requieren mano de obra de perforación, roscado y montaje en panel.
• En última instancia, la elección depende de la compensación entre el presupuesto inicial de hardware (favoreciendo el gabinete cerrado) y la eficiencia operativa/de mantenimiento a largo plazo (favoreciendo el riel DIN).
• Comprender las restricciones espaciales y las curvas de reducción térmica es fundamental antes de especificar cualquiera de los factores de forma.

Definición de los factores de forma en la arquitectura del gabinete

La comprensión de las fuentes de alimentación industriales comienza con sus fundamentos mecánicos. Clasificamos estos dispositivos principalmente por cómo se montan dentro de un panel de control. Debe comprender la filosofía central detrás de cada diseño. Sirven estrategias de integración fundamentalmente diferentes.

El enfoque del carril DIN: los fabricantes construyen estas unidades específicamente para la estandarización de la industria. Los diseñaron para engancharse directamente en rieles estándar TS35 de 35 mm (a menudo denominados rieles de sombrero según IEC 60715). Se montan junto con controladores lógicos programables (PLC), relés y disyuntores. Este método se centra en gran medida en la modularidad. Le permite organizar los componentes de automatización de forma ordenada en filas horizontales. La filosofía de diseño enfatiza el despliegue rápido. Crea un diseño visual unificado y organizado dentro del recinto. Puede desplazar los componentes hacia la izquierda o hacia la derecha fácilmente durante el montaje.

El enfoque cerrado (montaje en chasis): representa una unidad con estructura de metal muy tradicional. A menudo cuenta con una carcasa perforada de aluminio o acero para un flujo de aire pasivo. Esta unidad se atornilla directamente a la placa posterior de metal del gabinete. También puede montarlo directamente en el chasis de una máquina. Proporciona una solución de montaje permanente y altamente segura. Los ingenieros han utilizado este sólido método durante décadas en equipos de fabricación pesados.

Al enmarcar el debate central entre una fuente de alimentación cerrada y una fuente de alimentación de carril DIN , considérelo como una cuestión de integración mecánica. Rara vez se trata de diferencias en el rendimiento eléctrico. Ambos estilos pueden ofrecer energía CC altamente estable. Tu diseño físico dicta el ganador. El flujo de trabajo de montaje también juega un papel fundamental en esta elección final.

Dimensiones principales de evaluación para gabinetes de control

Debemos evaluar estos dispositivos según varios parámetros físicos estrictos. No puede confiar únicamente en las especificaciones eléctricas. Analicemos las dimensiones centrales que afectan a los ebanistas a diario.

Eficiencia de instalación y costos laborales

¿Qué tan rápido puedes montar la unidad? Esta pregunta afecta directamente a tu presupuesto de producción. La mano de obra calificada sigue siendo costosa.

Carril DIN: El mecanismo a presión incorporado reduce la instalación a solo unos segundos. No necesita ninguna perforación. No necesita ningún toque. Los fabricantes de paneles prefieren este estilo para un montaje rápido. Simplemente enganchan el labio superior sobre el riel metálico. Luego colocan el clip de resorte inferior en su lugar. Un clic satisfactorio le indica que es seguro. Este enfoque sin herramientas elimina el error humano. Acelera enormemente la producción en línea.

Cerrado: este estilo exige mucho más esfuerzo manual. Requiere una medición precisa en la placa posterior. Debes marcar los agujeros, perforarlos y perforar el metal. Luego, tocas los hilos. Finalmente, limpias las virutas de metal. Las virutas de metal pueden provocar cortocircuitos eléctricos catastróficos si se dejan atrás. Luego atornilla la unidad manualmente. Este proceso aumenta dramáticamente el tiempo de mano de obra por unidad. Un flujo de trabajo de este tipo no se adapta bien a la producción de gabinetes de gran volumen. Paga sustancialmente más por la mano de obra de montaje con el tiempo.

Utilización del espacio y limitaciones de alta densidad

Debes evaluar cómo cada unidad ocupa el espacio físico tridimensional. Los ingenieros suelen olvidar la dimensión de profundidad al planificar diseños.

Huella versus volumen: las unidades cerradas generalmente tienen una huella bidimensional más amplia. Sin embargo, mantienen un perfil mucho más bajo. Abrazan estrechamente la placa posterior. Por el contrario, las unidades montadas sobre rieles son más estrechas horizontalmente. Ahorran valioso espacio en los rieles para otros componentes automatizados. Sin embargo, poseen un perfil de mayor profundidad. Sobresalen mucho más en el espacio del gabinete. Debes asegurarte de que no golpeen la puerta del gabinete cuando esté cerrado.

Reglas de separación: debe seguir los requisitos de espaciado obligatorios para ambos estilos. El espaciado adecuado evita cuellos de botella térmicos peligrosos. Los fabricantes suelen recomendar un espacio libre de 20 a 50 milímetros por encima y por debajo de las unidades de convección estándar. Ignorar estas reglas hace que la temperatura interna aumente. El calor elevado provoca una falla prematura del condensador. Consulte siempre la hoja de datos específica para conocer los límites de espacio libre antes de finalizar sus dibujos CAD.

Gestión térmica y flujo de aire.

El calor sigue siendo el enemigo final de los componentes electrónicos. Debe gestionarlo de forma eficaz para garantizar la longevidad.

Dinámica de convección: una fuente de alimentación de riel DIN bien diseñada aprovecha la convección vertical natural. El calor asciende a través de chimeneas de refrigeración internas. Este flujo de aire vertical enfría los componentes internos de forma natural. La orientación vertical favorece perfectamente este efecto de chimenea. El diseño promueve inherentemente una mejor refrigeración pasiva sin asistencia externa.

Conducción y aire forzado: las unidades cerradas a menudo dependen en gran medida de la conducción. Transfieren calor directamente a la placa posterior de metal frío. A veces, las unidades cerradas de alto voltaje requieren ventiladores de enfriamiento de CC incorporados. Los ventiladores introducen piezas móviles en su sistema. Las piezas móviles eventualmente fallan. El polvo obstruye los cojinetes del ventilador con el tiempo. Debe utilizar ventiladores para mantener las temperaturas de funcionamiento bajo cargas pesadas, pero introducen nuevos riesgos de mantenimiento.

Estándares de vibración, impacto y cumplimiento

El estrés mecánico juega un papel muy importante en entornos hostiles. Debes planificar el movimiento físico.

Compare cuidadosamente la estabilidad del montaje en entornos de alta vibración. Piense en maquinaria pesada de estampado o aplicaciones marítimas a bordo. Las unidades cerradas atornilladas de forma segura suelen superar aquí los clips de resorte estándar. Cuatro tornillos de acero rígido simplemente no se soltarán fácilmente. Resisten severas fuerzas G. Es posible que deba especificar soportes de rieles metálicos resistentes si elige el método modular en estas configuraciones. Los clips de plástico baratos pueden romperse bajo un impacto mecánico extremo.

Preste mucha atención al cumplimiento industrial. Familiarícese con los requisitos estándar UL508, UL61010-1 y UL62368-1. Ambos factores de forma ofrecen modelos totalmente compatibles. Debe verificar las certificaciones de seguridad específicas requeridas para la región de mercado prevista.

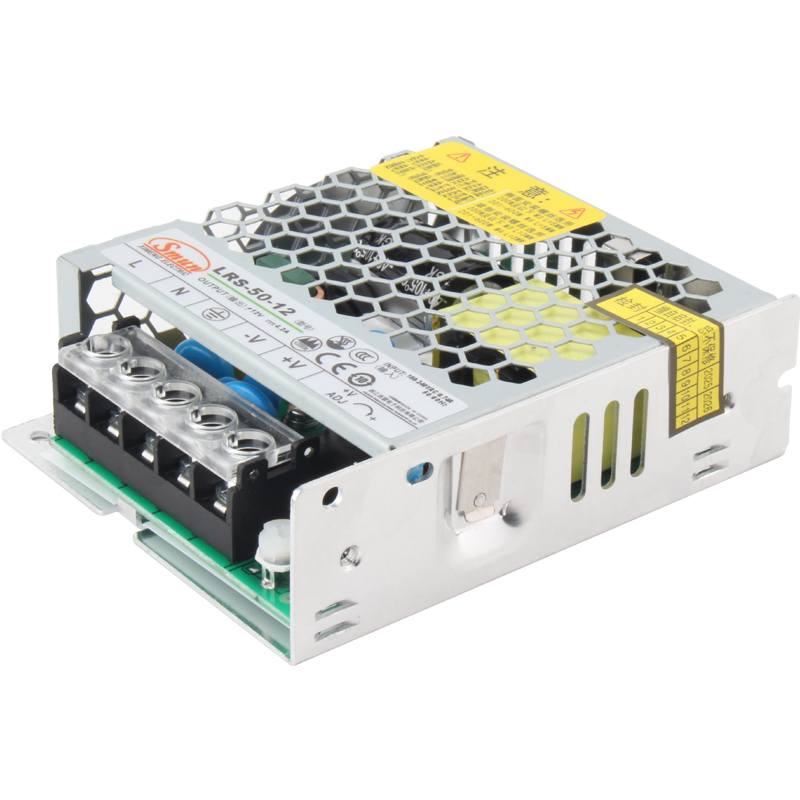

Análisis profundo: cuándo especificar una fuente de alimentación cerrada LRS

A veces, el montaje tradicional en chasis tiene el sentido más estratégico. Examinemos un estándar industrial específico para entender por qué.

Ajuste estratégico: estas unidades resultan ideales para equipos OEM de gran volumen y sensibles a los costos. Los ingenieros suelen integrar la fuente de alimentación directamente en el chasis de la máquina. Se saltan por completo el panel de control independiente y estandarizado. Este montaje directo en la máquina ahorra un valioso espacio. Elimina la necesidad de una caja eléctrica externa. Esto se ve a menudo en impresoras 3D, enrutadores CNC y máquinas expendedoras automáticas.

Enfoque de palabras clave: debemos analizar la serie de fuentes de alimentación cerradas LRS . Se erige como un estándar absoluto de referencia en la industria. Ofrece energía económica y de bajo perfil de manera confiable. Los ingenieros confían en esta serie a nivel mundial para tareas generales de automatización.

Ventajas: Obtendrá una relación precio por vatio extremadamente competitiva. También se beneficiará de un perfil excepcionalmente bajo. Muchos modelos miden menos de 30 milímetros de grosor. Este factor de forma 1U ayuda enormemente en espacios verticales reducidos. Puede ocultarlos fácilmente detrás de pantallas interactivas. Puede colocarlos dentro de paneles de operador poco profundos donde los bloques tradicionales no caben.

Limitaciones: Encontrará que su reemplazo en el campo es mucho más lento. Los técnicos de mantenimiento deben quitar los tornillos de montaje manualmente en espacios reducidos. También ofrecen una integración menos nativa con los bucles de control industrial estándar. Carecen de las características de puente modular que se encuentran en sus homólogos montados en rieles. No es posible conectarlos en cadena tan limpiamente.

Mantenimiento del ciclo de vida y presupuesto de hardware

Debemos analizar las implicaciones financieras de su elección a lo largo del tiempo. No se limite a mirar la orden de compra inicial. Mire el ciclo de vida operativo.

Costo inicial del hardware: debemos reconocer francamente la realidad del precio inicial. Las unidades cerradas son generalmente entre un 20% y un 40% más baratas a nivel de hardware. Esta importante diferencia de precios los hace muy atractivos. Los proyectos con presupuestos estrictos suelen utilizar este estilo por defecto. Cuando se construyen diez mil máquinas, ahorrar veinte dólares por unidad es de gran importancia para el resultado final.

Tiempo de inactividad y reemplazo: debe calcular el MTTR (tiempo medio de reparación). Reemplazar una fuente de alimentación cerrada atornillada lleva mucho tiempo. Debe apagar la máquina por completo. Un técnico debe desenroscar el chasis de forma segura. Deben volver a cablear con cuidado los bloques de terminales. Reemplazar una unidad montada en riel requiere solo unos minutos. Simplemente suelta la unidad rota. Vuelve a recortar el nuevo. Algunas unidades de riel premium incluso cuentan con bloques de terminales enchufables. Transfiere el bloque enchufable instantáneamente sin tocar cables pelados. Esta velocidad ahorra cientos de dólares en tiempo de inactividad de la fábrica.

Escalabilidad: las configuraciones ferroviarias permiten una expansión futura increíblemente fácil. Puede agregar módulos de redundancia sin problemas más adelante. Puede conectar baterías de respaldo de DC UPS exactamente en el mismo riel. Esta flexibilidad prepara el diseño de su gabinete para el futuro. Las configuraciones atornilladas lo encierran en una huella física rígida. Si necesita más potencia más adelante, deberá perforar nuevos agujeros.

Marco de decisión: ¿Qué fuente de alimentación se adapta a su aplicación?

Haga su elección final utilizando criterios claros. Hemos estructurado un desglose práctico para guiarle.

Elija carril DIN cuando:

• Está construyendo paneles de automatización modulares complejos con PLC, HMI y variadores de motor.
• El costo de la mano de obra manual de ensamblaje supera con creces la diferencia de costo inicial del hardware.
• El mantenimiento rápido en el campo y el tiempo de inactividad mínimo en la fábrica representan acuerdos de nivel de servicio críticos.
• El diseño de su gabinete de control se estandariza estrictamente alrededor de los rieles TS35 horizontales.
• Anticipa que necesitará redundancia del sistema o módulos de respaldo de batería en el futuro.

Elija cerrado (montaje en chasis) cuando:

• Está diseñando máquinas integradas e independientes con estrictas limitaciones de presupuesto inicial.
• La profundidad de su gabinete está muy restringida, por lo que requiere una solución de muy bajo perfil.
• La unidad enfrentará golpes mecánicos extremos donde los clips de resorte de plástico podrían desprenderse.
• Planea montar la unidad directamente dentro de un chasis OEM en lugar de una caja eléctrica.
• Su aplicación no requiere reemplazos frecuentes en el campo ni resolución rápida de problemas.

Resumen de comparación de estilos de montaje

Repasemos los pasos para verificar el ajuste físico antes de comprar. Siga estos estrictamente para evitar costosos errores de montaje.

1. Mida el espacio disponible en la placa posterior en las tres dimensiones. No olvide medir la profundidad del gabinete.
2. Verifique los espacios libres de enfriamiento requeridos por el fabricante por encima y por debajo de la unidad.
3. Agregue los valores de espacio libre a las dimensiones físicas de la unidad. Asegúrese de que el espacio total se ajuste a su diseño.
4. Revise la curva de reducción de temperatura ambiente. Asegúrese de que la unidad proporcione potencia nominal total a la temperatura interna esperada del gabinete.
5. Confirme las ubicaciones del bloque de terminales. Asegúrese de que las rutas de enrutamiento de los cables permanezcan claras y de fácil acceso para los técnicos.

Conclusión

La elección entre estos dos estilos sigue siendo fundamentalmente una elección de arquitectura mecánica. Representa su estrategia de ciclo de vida, no solo la entrega de energía. Ambos tipos entregan voltaje estable. Sin embargo, se integran en su flujo de trabajo de manera diferente. Estás diseñando un ecosistema físico. Un diseño coherente ahorra tiempo tanto durante el montaje como durante el mantenimiento futuro.

Recordamos a los ingenieros que verifiquen meticulosamente las curvas de reducción térmica. Siempre verifique los límites de dimensiones físicas antes de la adquisición final. El calor destruirá sus componentes eléctricos si se ignora. Asegúrese de que su gabinete proporcione un espacio para respirar adecuado para cualquier estilo que seleccione. No empaque las unidades demasiado apretadas.

Solicitamos a los compradores que revisen detenidamente los parámetros específicos de la hoja de datos. Solicite una unidad de muestra para realizar pruebas de ajuste físico dentro de su gabinete prototipo. Consulte con su equipo técnico de ventas para obtener cotizaciones masivas precisas e información sobre plazos de entrega. Haga su elección basándose en datos de ingeniería sólidos, no sólo en los hábitos de la industria.

Preguntas frecuentes

P: ¿Puedo montar una fuente de alimentación cerrada en un riel DIN?

R: Sí, puedes adaptarlos usando soportes de montaje no originales. Sin embargo, este enfoque añade costos adicionales y aumenta la profundidad física de la unidad. También puede afectar negativamente a la disipación térmica en comparación con una unidad nativa diseñada específicamente para montaje en riel. Recomendamos comprar una unidad nativa siempre que sea posible.

P: ¿Las fuentes de alimentación de riel DIN requieren ventiladores de refrigeración?

R: Normalmente, no. La mayoría de los modelos industriales están diseñados específicamente para refrigeración por convección natural sin ventilador. Este diseño mejora enormemente el tiempo medio entre fallas (MTBF) al eliminar las piezas móviles. Los ventiladores se estropean con frecuencia en entornos industriales polvorientos, por lo que evitarlos aumenta la confiabilidad.

P: ¿Es segura una fuente de alimentación cerrada LRS para paneles de control estándar?

R: Sí, son perfectamente seguros siempre que cumplan con las certificaciones de seguridad requeridas para su región específica. Debe instalarlos con cubiertas de protección de terminales adecuadas para evitar el contacto accidental con cables activos. Las unidades de riel estándar a menudo cubren estos terminales por diseño, por lo que las unidades cerradas requieren un poco más de atención a la seguridad táctil durante la instalación.
