Fuente de alimentación industrial de carril DIN fino de salida única de 10 W a 100 W serie MDR

Compartir con:

Fuente de alimentación industrial de carril DIN fino de salida única de 10 W a 100 W serie MDR

Potencia:
10W~96W
Características :
Caja de plástico, ultra delgada.
1∅, entrada de rango completo
Consumo de energía sin carga <0,75 W ~ 1 W
Montaje sobre carril industrial TS-35/7,5 o 15
Función PFC activa incorporada
Salida de señal CC OK (MDR-10/20)
Contacto de relé CC OK (MDR-40/60/100)
Clase I, División 2 Lugares peligrosos T4 (MDR-40/60)

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
MDR
Marca del producto:
SMUN

Descripción:

MDR es una fuente de alimentación de modo conmutado montada en riel DIN de alto rendimiento, diseñada específicamente para aplicaciones industriales, que ofrece una salida de CC estable y es ideal para instalación en gabinetes de control u otros espacios compactos que requieren una conversión de energía eficiente.

Serie	Potencia (W)	Entrada (VAC)	Salida (VCC)	Tamaño (mm)	Garantía (años)
MDR-10		85-264	5,12,15,24	22.5X90X100	3
MDR-20	20		5,12,15,24	22.5X90X100
MDR-40	40		5,12,24,48	40X90X100
MDR-60	60		5,12,24,48	40X90X100
MDR-100	100		12,24,48	55X90X100

Características:

Potencia nominal: El MDR ofrece una potencia de salida que cumple con los requisitos de potencia de cargas de tamaño mediano.
Voltaje de entrada: Admite una amplia gama de voltajes de entrada de CA, generalmente de 85 VCA a 264 VCA, lo que garantiza un funcionamiento estable en diferentes estándares de voltaje globales.
Configuración de salida: Disponible con varias opciones de voltaje de salida, y el modelo MDR mencionado proporciona salida de 5 V, 12 V, 24 V CC y 48 V, diseñado para dispositivos que exigen necesidades de voltaje específicas.
Diseño ultradelgado: la fuente de alimentación está diseñada teniendo en cuenta la eficiencia espacial y presenta un perfil ultradelgado que facilita la instalación en espacios limitados.
Método de montaje: Utiliza montaje en riel DIN estándar (comúnmente TS35/75 o TS35/15), lo que permite una instalación y mantenimiento rápidos.
Alta eficiencia: cuenta con una alta eficiencia de conversión, lo que reduce la pérdida de energía y contribuye a la conservación de energía.
Funciones de Protección: Incorpora mecanismos de protección contra sobrecarga, cortocircuito y sobretensión para garantizar la seguridad tanto de la fuente de alimentación como de los equipos conectados.
Versiones inalámbricas: Ciertos modelos ofrecen configuraciones inalámbricas, sin cables de salida, lo que permite a los usuarios realizar el cableado según sus requisitos específicos.
Filtro EMI: Equipado con un filtro EMI interno para suprimir eficazmente las interferencias electromagnéticas y mejorar la compatibilidad electromagnética.
Entorno operativo: Adecuado para una amplia gama de temperaturas de funcionamiento, lo que garantiza un funcionamiento estable a largo plazo en entornos industriales.

Aplicaciones:

Automatización industrial: alimenta PLC, sensores, actuadores, HMI y otros sistemas de control industrial.
Vigilancia de seguridad: Adecuado para alimentar cámaras CCTV, sistemas de control de acceso, sistemas de alarma y otros equipos de seguridad.
Iluminación LED: Actúa como un controlador LED, proporcionando energía a sistemas de iluminación industriales o comerciales.
Equipos de telecomunicaciones: suministra energía CC estable a conmutadores de red, enrutadores, servidores y otra infraestructura de telecomunicaciones.
Instrumentación: Ofrece soporte de energía preciso para equipos de laboratorio, instrumentos de medición y dispositivos similares.

Presupuesto:

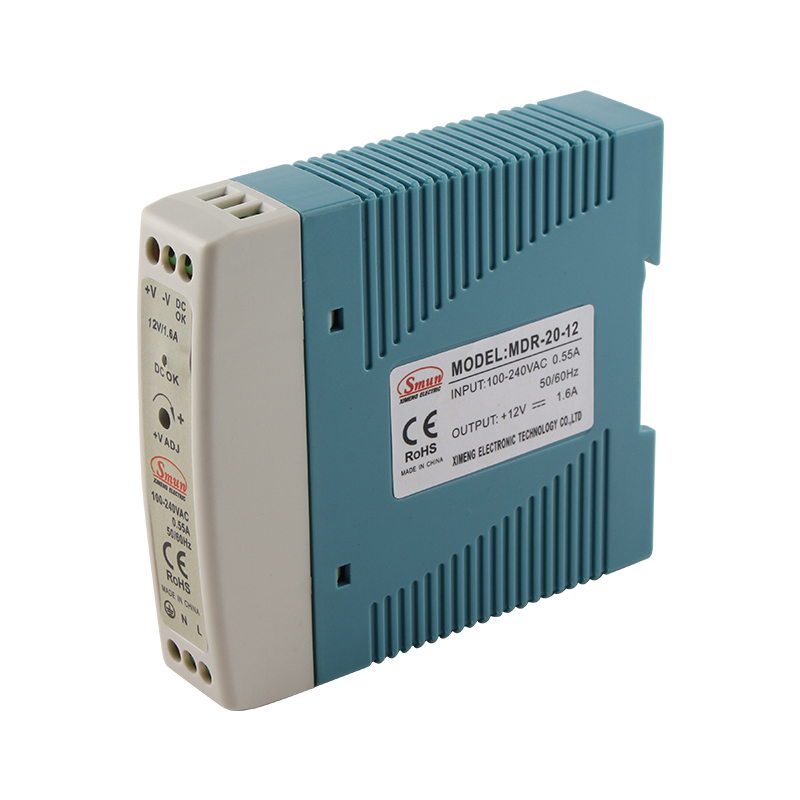

Modelo		MDR-20-12	MDR-20-24	MDR-20-48
Producción	Voltaje de DC	12V	24 V	48V
	Rango actual	0-1.67A	0-1A	0-0.4A
	Potencia nominal	20W	24W	19,2W
	Ruido de ondas (máximo)	120MVP-P	150MVP-P	180MVP-P
	Voltaje adj. Range	10.8 ~ 13.2V	21.6 ~ 26.4V	43.2 ~ 52.8V
	Tolerancia de voltaje	± 1.0%	± 1.0%	± 1.0%
	Regulación de línea	± 1.0%	± 1.0%	±0,2%
	Regulación de carga	± 1.0%	± 1.0%	± 0.5%
	Configurar, ascender el tiempo	500 ms, 30 ms/230 VCA 1000 ms, 30 ms/115 VCA (carga completa)
	Retener el tiempo	50 ms/230 VCA 20 ms/115 VCA (carga completa)
Aporte	Rango de voltaje	85 ~264 VCA 124~370 VCC
	Frecuencia	47 ~ 63Hz
	Eficiencia	80%	80%	84%
	Corriente de CA	0,55 A/115 VCA 0,35 A/230 VCA
	Curente de entrada	20A/115VCA 40A/230VCA
	Corriente de fuga	<1MA / 240VAC
Protección	Sobrecarga	105~160 potencia de salida nominal
		Tipo de protección: modo de hipo, se recupera automáticamente después de que se elimina la condición de falla.
	Voltaje excesivo	13.8 ~ 16.2V	28,5~33,8V	41.4 ~ 48.6V
		Tipo de protección: Apague la tensión de salida, se recupera automáticamente después de que se elimina la condición de falla
Función	Señal activa CC OK (máx.)	9~13,5V/40mA	18~27V/20mA	41~54V/10mA
Ambiente	Temperatura de trabajo	-20~ +70 ℃ (Consulte la curva de reducción como hoja de datos de SMUN)
	Humedad de trabajo	20 ~ 90% RH sin condensación
	Temperatura de almacenamiento.	-20 ~ +85 ℃, 10 ~ 90 % humedad relativa
	Temp.coeficiente	± 0.03%/℃ (0 ~ 50 ℃)
	Vibración	Componente: 10 ~ 500Hz, 2G 10 minutos ./1 ciclo, 60 minutos. cada uno a lo largo de los ejes x, y, z; Montaje: Cumplimiento IEC60068-2-6
Seguridad	Estándares de seguridad	Cumplir con los estándares de seguridad CE y GB4943.1
	Voltaje de soporte	I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
	Resistencia a la aislamiento	I/PO/P, I/P-FG, O/P-FG:> 100m ohmios/500VDC/25 ℃/70% RH
	Emisión de EMC	EN61000-3-2: 2014/EN61000-3-3: 2013
	Inmunidad de EMC	EN55032:2015/EN55035:2017/60950-1
Otros	MTBF	236,9k horas MIL-HDBK-217F(25℃)
	Dimensión	22,590100 mm (largo x ancho x alto)
	Embalaje	0,19 kilogramos; 72 piezas/14,7 kg/0,91 pies cúbicos
Nota	1. Todos los parámetros que no se mencionan especialmente se miden a 230 VAC de entrada, carga nominal y 25 ℃ de temperatura ambiente. 2. Ripple y ruido se miden a 20MHz de ancho de banda utilizando un alambre de pares retorcidos de 12 'terminado con un condensador paralelo de 0.1UF y 47UF. 3. Tolerancia: incluye tolerancia establecida, regulación de línea y regulación de carga. 4. La salida debe reducirse en condiciones de voltaje de entrada bajo; consulte la tabla de curvas de reducción para obtener más detalles. 5. La duración del tiempo de preparación se mide en el primer arranque en frío. Encender/apagar la fuente de alimentación puede aumentar el tiempo de configuración. 6. Por favor, contacte con Smun Servicio al cliente para obtener más detalles.

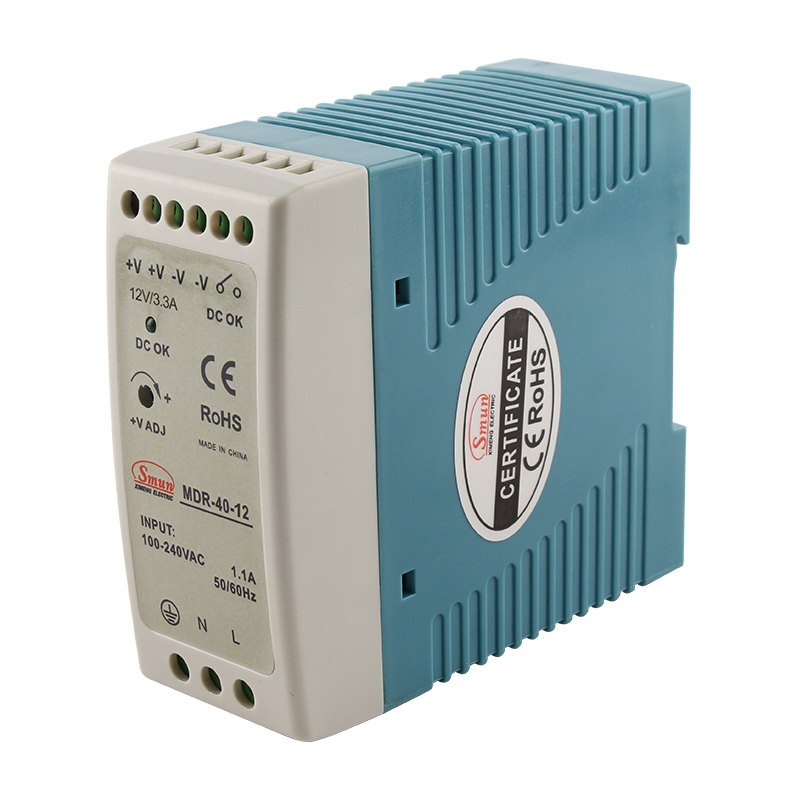

Modelo		MDR-40-12	MDR-40-24	MDR-40-48
Producción	Voltaje de DC	12V	24 V	48V
	Rango actual	0-3.4a	0-1.7A	0-0.83A
	Potencia nominal	40,8W	40,8W	39,8W
	Ruido de ondas (máximo)	120MVP-P	150MVP-P	180MVP-P
	Voltaje adj. Range	10.8 ~ 13.2V	21.6 ~ 26.4V	43.2 ~ 52.8V
	Tolerancia de voltaje	± 1.0%	± 1.0%	± 1.0%
	Regulación de línea	± 1.0%	± 1.0%	±0,2%
	Regulación de carga	± 1.0%	± 1.0%	± 0.5%
	Configurar, ascender el tiempo	500 ms, 30 ms/230 VCA 1000 ms, 30 ms/115 VCA (carga completa)
	Retener el tiempo	50 ms/230 VCA 20 ms/115 VCA (carga completa)
Aporte	Rango de voltaje	85 ~264 VCA 124~370 VCC
	Frecuencia	47 ~ 63Hz
	Eficiencia	76%	80%	84%
	Corriente de CA	0,55 A/115 VCA 0,35 A/230 VCA
	Curente de entrada	20A/115VCA 40A/230VCA
	Corriente de fuga	<1MA / 240VAC
Protección	Sobrecarga	105 ~ 160% de potencia de salida nominal
		Tipo de protección: modo de hipo, se recupera automáticamente después de que se elimina la condición de falla.
	Voltaje excesivo	13.8 ~ 16.2V	28,5~33,8V	41.4 ~ 48.6V
		Tipo de protección: Apague la tensión de salida, se recupera automáticamente después de que se elimina la condición de falla
Función	Señal activa CC OK (máx.)	9~13,5V/40mA	18~27V/20mA	41~54V/10mA
Ambiente	Temperatura de trabajo	-20~ +70℃ (Consulte la curva de reducción como hoja de datos de SMUN)
	Humedad de trabajo	20 ~ 90% RH sin condensación
	Temperatura de almacenamiento.	-20 ~ +85 ℃, 10 ~ 90 % humedad relativa
	Temp.coeficiente	± 0.03%/℃ (0 ~ 50 ℃)
	Vibración	Componente: 10 ~ 500Hz, 2G 10 minutos ./1 ciclo, 60 minutos. cada uno a lo largo de los ejes x, y, z; Montaje: Cumplimiento IEC60068-2-6
Seguridad	Estándares de seguridad	Cumplir con los estándares de seguridad CE y GB4943.1
	Voltaje de soporte	I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
	Resistencia a la aislamiento	I/PO/P, I/P-FG, O/P-FG:> 100m ohmios/500VDC/25 ℃/70% RH
	Emisión de EMC	EN61000-3-2: 2014/EN61000-3-3: 2013
	Inmunidad de EMC	EN55032:2015/EN55035:2017/60950-1
Otros	MTBF	>327,9k horas MIL-HDBK-217F(25℃)
	Dimensión	4090100 mm (largo x ancho x alto)
	Embalaje	0,25 kilogramos
Nota	1. Todos los parámetros que no se mencionan especialmente se miden a 230 VAC de entrada, carga nominal y 25 ℃ de temperatura ambiente. 2. Ripple y ruido se miden a 20MHz de ancho de banda utilizando un alambre de pares retorcidos de 12 'terminado con un condensador paralelo de 0.1UF y 47UF. 3. Tolerancia: incluye tolerancia establecida, regulación de línea y regulación de carga. 4. La salida debe reducirse en condiciones de voltaje de entrada bajo; consulte la tabla de curvas de reducción para obtener más detalles. 5. La duración del tiempo de preparación se mide en el primer arranque en frío. Encender/apagar la fuente de alimentación puede aumentar el tiempo de configuración. 6. Por favor, contacte con Smun Servicio al cliente para obtener más detalles.

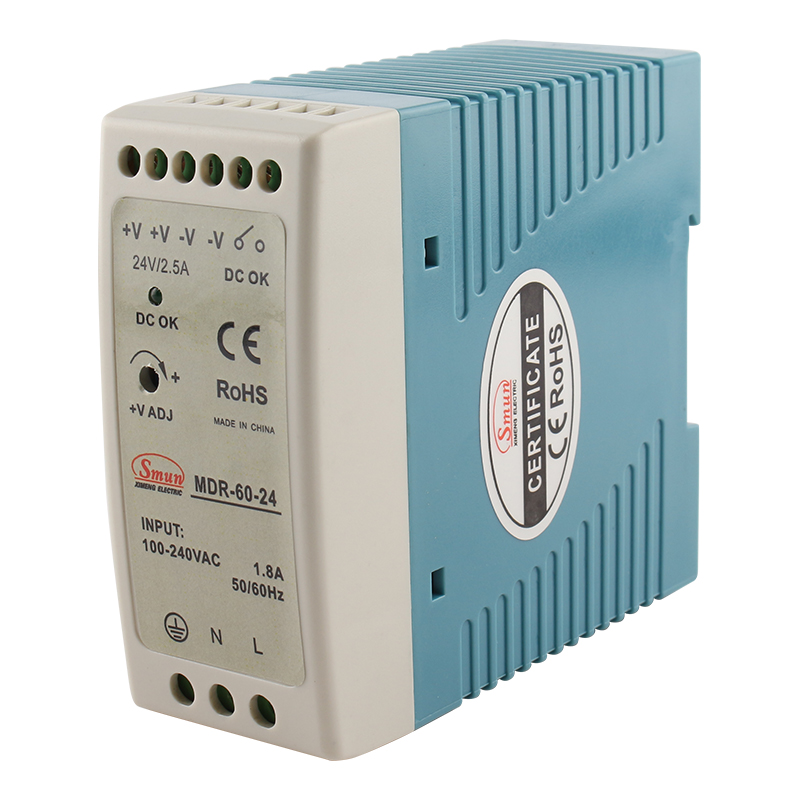

Modelo		MDR-60-12	MDR-60-24	MDR-60-48
Producción	Voltaje de DC	12V	24 V	48V
	Rango actual	0-5A	0-2.5a	0-1.25a
	Potencia nominal	60W	60W	60W
	Ruido de ondas (máximo)	120MVP-P	150MVP-P	180MVP-P
	Voltaje adj. Range	10.8 ~ 13.2V	21.6 ~ 26.4V	43.2 ~ 52.8V
	Tolerancia de voltaje	± 1.0%	± 1.0%	± 1.0%
	Regulación de línea	± 1.0%	± 1.0%	±0,2%
	Regulación de carga	± 1.0%	± 1.0%	± 0.5%
	Configurar, ascender el tiempo	500 ms, 30 ms/230 VCA 1000 ms, 30 ms/115 VCA (carga completa)
	Retener el tiempo	50 ms/230 VCA 20 ms/115 VCA (carga completa)
Aporte	Rango de voltaje	85 ~264 VCA 124~370 VCC
	Frecuencia	47 ~ 63Hz
	Eficiencia	76%	80%	84%
	Corriente de CA	0,55 A/115 VCA 0,35 A/230 VCA
	Curente de entrada	20A/115VCA 40A/230VCA
	Corriente de fuga	<1MA / 240VAC
Protección	Sobrecarga	105 ~ 160% de potencia de salida nominal
		Tipo de protección: modo de hipo, se recupera automáticamente después de que se elimina la condición de falla.
	Voltaje excesivo	13.8 ~ 16.2V	28,5~33,8V	41.4 ~ 48.6V
		Tipo de protección: Apague la tensión de salida, se recupera automáticamente después de que se elimina la condición de falla
Función	Señal activa CC OK (máx.)	9~13,5V/40mA	18~27V/20mA	41~54V/10mA
Ambiente	Temperatura de trabajo	-20~ +70 ℃ (Consulte la curva de reducción como hoja de datos de SMUN)
	Humedad de trabajo	20 ~ 90% RH sin condensación
	Temperatura de almacenamiento.	-20 ~ +85 ℃, 10 ~ 90 % humedad relativa
	Temp.coeficiente	± 0.03%/℃ (0 ~ 50 ℃)
	Vibración	Componente: 10 ~ 500Hz, 2G 10 minutos ./1 ciclo, 60 minutos. cada uno a lo largo de los ejes x, y, z; Montaje: Cumplimiento IEC60068-2-6
Seguridad	Estándares de seguridad	Cumplir con los estándares de seguridad CE y GB4943.1
	Voltaje de soporte	I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
	Resistencia a la aislamiento	I/PO/P, I/P-FG, O/P-FG:> 100m ohmios/500VDC/25 ℃/70% RH
	Emisión de EMC	EN61000-3-2: 2014/EN61000-3-3: 2013
	Inmunidad de EMC	EN55032:2015/EN55035:2017/60950-1
Otros	MTBF	>299,2k horas MIL-HDBK-217F(25℃)
	Dimensión	4090100 mm (largo x ancho x alto)
	Embalaje	0,25 kilogramos
Nota	1. Todos los parámetros que no se mencionan especialmente se miden a 230 VAC de entrada, carga nominal y 25 ℃ de temperatura ambiente. 2. Ripple y ruido se miden a 20MHz de ancho de banda utilizando un alambre de pares retorcidos de 12 'terminado con un condensador paralelo de 0.1UF y 47UF. 3. Tolerancia: incluye tolerancia establecida, regulación de línea y regulación de carga. 4. La salida debe reducirse en condiciones de voltaje de entrada bajo; consulte la tabla de curvas de reducción para obtener más detalles. 5. La duración del tiempo de preparación se mide en el primer arranque en frío. Encender/apagar la fuente de alimentación puede aumentar el tiempo de configuración. 6. Por favor, contacte con Smun Servicio al cliente para obtener más detalles.

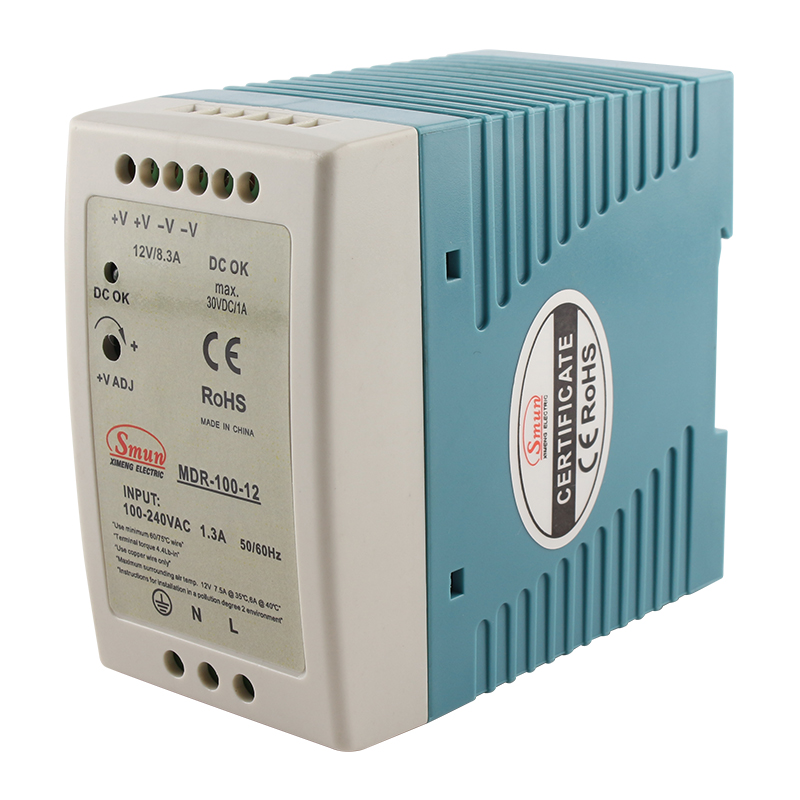

Modelo		MDR-100-12	MDR-100-24	MDR-100-48
Producción	Voltaje de DC	12V	24 V	48V
	Rango actual	0-8.3a	0-4.2a	0-2.1a
	Potencia nominal	99.6W	100.8w	100.5w
	Ruido de ondas (máximo)	120MVP-P	150MVP-P	180MVP-P
	Voltaje adj. Range	10.8 ~ 13.2V	21.6 ~ 26.4V	43.2 ~ 52.8V
	Tolerancia de voltaje	± 1.0%	± 1.0%	± 1.0%
	Regulación de línea	± 1.0%	± 1.0%	±0,2%
	Regulación de carga	± 1.0%	± 1.0%	± 0.5%
	Configurar, ascender el tiempo	500 ms, 30 ms/230 VCA 1000 ms, 30 ms/115 VCA (carga completa)
	Retener el tiempo	50 ms/230 VCA 20 ms/115 VCA (carga completa)
Aporte	Rango de voltaje	85 ~264 VCA 124~370 VCC
	Frecuencia	47 ~ 63Hz
	Eficiencia	76%	80%	84%
	Corriente de CA	0,55 A/115 VCA 0,35 A/230 VCA
	Curente de entrada	20A/115VCA 40A/230VCA
	Corriente de fuga	<1MA / 240VAC
Protección	Sobrecarga	105 ~ 160% de potencia de salida nominal
		Tipo de protección: modo de hipo, se recupera automáticamente después de que se elimina la condición de falla.
	Voltaje excesivo	13.8 ~ 16.2V	28,5~33,8V	41.4 ~ 48.6V
		Tipo de protección: Apague la tensión de salida, se recupera automáticamente después de que se elimina la condición de falla
Función	Señal activa CC OK (máx.)	9~13,5V/40mA	18~27V/20mA	41~54V/10mA
Ambiente	Temperatura de trabajo	-20~ +70 ℃ (Consulte la curva de reducción como hoja de datos de SMUN)
	Humedad de trabajo	20 ~ 90% RH sin condensación
	Temperatura de almacenamiento.	-20 ~ +85 ℃, 10 ~ 90 % humedad relativa
	Temp.coeficiente	± 0.03%/℃ (0 ~ 50 ℃)
	Vibración	Componente: 10 ~ 500Hz, 2G 10 minutos ./1 ciclo, 60 minutos. cada uno a lo largo de los ejes x, y, z; Montaje: Cumplimiento IEC60068-2-6
Seguridad	Estándares de seguridad	Cumplir con los estándares de seguridad CE y GB4943.1
	Voltaje de soporte	I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
	Resistencia a la aislamiento	I/PO/P, I/P-FG, O/P-FG:> 100m ohmios/500VDC/25 ℃/70% RH
	Emisión de EMC	EN61000-3-2: 2014/EN61000-3-3: 2013
	Inmunidad de EMC	EN55032:2015/EN55035:2017/60950-1
Otros	MTBF	>346k horas MIL-HDBK-217F(25℃)
	Dimensión	5590100 mm (largo x ancho x alto)
	Embalaje	0,45 kilogramos
Nota	1. Todos los parámetros que no se mencionan especialmente se miden a 230 VAC de entrada, carga nominal y 25 ℃ de temperatura ambiente. 2. Ripple y ruido se miden a 20MHz de ancho de banda utilizando un alambre de pares retorcidos de 12 'terminado con un condensador paralelo de 0.1UF y 47UF. 3. Tolerancia: incluye tolerancia establecida, regulación de línea y regulación de carga. 4. La salida debe reducirse en condiciones de voltaje de entrada bajo; consulte la tabla de curvas de reducción para obtener más detalles. 5. La duración del tiempo de preparación se mide en el primer arranque en frío. Encender/apagar la fuente de alimentación puede aumentar el tiempo de configuración. 6. Por favor, contacte con Smun Servicio al cliente para obtener más detalles.
