Descripción:
LRS-75 es una fuente de alimentación adjunta de 75W de salida única con 30 mm de diseño de perfil bajo. Adopiendo el rango completo de 85-264 VAC, toda la serie proporciona una línea de voltaje de salida de 5V, 12V, 15V, 24V, 36V y 48V.
Además de la alta eficiencia de hasta 91.5%, el diseño de la caja de malla metálica mejora la disipación de calor de LRS -75 que toda la serie opera de -30 ℃ a 70 ℃ bajo convección de aire sin ventilador.
Delivering an extremely low no load power consumption(less than 0.3W),it allows the end system to easily meet the worldwide energy requirement.LRS-75 has the complete protection functions and 5G anti-vibration capability;it is complied with the international safety regulations such as TUV EN62368-1,EN60335-1,EN61558-1/-2-16,UL62368-1 and La serie GB4943.LRS-75 sirve como una solución de suministro de energía de alto precio a rendimiento para diversas aplicaciones industriales.
Características:
Potencia y eficiencia: la serie LRS-75 ofrece una potencia de salida constante de 75 vatios (W) con capacidades de conversión de alta eficiencia, que generalmente logran una mayor eficiencia que los suministros lineales tradicionales, reduciendo las pérdidas de energía y reduciendo las temperaturas operativas.
Rango de voltaje de entrada amplio: estos suministros de alimentación generalmente tienen una tolerancia a voltaje de entrada amplia, como 85-264 voltios de corriente alterna (VAC), lo que les permite operar de manera confiable en varios voltajes de la cuadrícula en todo el mundo sin la necesidad de equipos de ajuste de voltaje adicionales.
Salida de voltaje constante: cada modelo LRS-75 proporciona una salida de voltaje de corriente continua (CC) única, precisa y estable, por ejemplo, el LRS-75-24 ofrece una salida de 24 V CC a 3.2 amperios (a), adecuados para dispositivos que requieren un suministro de voltaje específico.
Diseño ultra-slim: menciones repetidas de 'Slim ' o 'Ultra-Slim ' indica que la serie LRS-75 presenta un factor de forma compacto, ideal para aplicaciones con restricciones de espacio y facilitar la integración del sistema y el diseño interno de chasis interno.
Calidad de grado industrial: como producto SMUN, la serie LRS-75 está construida con estrictos estándares industriales, incorporando disipación de calor robusta, protección contra sobrecorriente, protección contra cortocircuitos, protección de sobretensión y otras características de seguridad para garantizar la confiabilidad y la longevidad en condiciones duras.
Certificaciones y cumplimiento: Dado el posicionamiento del mercado de SMUN, las alimentaciones de modo de cambio de la serie LRS-75 probablemente cumplan con numerosos estándares internacionales de seguridad y compatibilidad electromagnética (EMC), como CE, CCC, garantizando la adaptabilidad del mercado global y el cumplimiento regulatorio.
Aplicaciones:
Sistemas de vigilancia de seguridad:
La mención de que el LRS-75-24 se utilice para la alimentación de vigilancia de seguridad indica que este tipo de fuente de alimentación en modo de interruptor es adecuada para alimentar cámaras, DVR/NVRS, sistemas de alarma y otros equipos de seguridad.
Automatización industrial:
Debido a su salida estable, calidad de construcción de grado industrial y amplio rango de voltaje de entrada, la serie LRS-75 es aplicable a dispositivos de control industrial, sensores, actuadores, PLC (controladores lógicos programables) y otros componentes en líneas de producción automatizadas.
Iluminación LED:
Con el LRS-75-48 etiquetado como una 'fuente de alimentación de luz de tira, ' es evidente que esta serie se puede usar para impulsar sistemas de iluminación LED que requieren un suministro constante de voltaje de CC, como tiras LED, luces de panel u otros accesorios con requisitos de voltaje fijos.
Electrodomésticos y electrónica de consumo:
Aunque principalmente orientado a aplicaciones industriales, la serie LRS-75 también puede encontrar uso en ciertos electrodomésticos de alta gama o de alta gama y electrónica de consumo, proporcionando energía a sus circuitos o periféricos internos.
Equipo e instrumentación de laboratorio
Para equipos de laboratorio, instrumentos de prueba, dispositivos médicos y otros aparatos que requieren entrega de voltaje preciso y alta estabilidad en su fuente de alimentación, la serie LRS-75 puede ofrecer una solución ideal.
En resumen, las fuentes de alimentación del modo de conmutación de la serie LRS-75, con su diseño eficiente, estable y compacto y calidad de grado industrial, se emplean ampliamente en diversos sectores como la automatización industrial, la monitorización de seguridad, la iluminación LED, los electrodomésticos e instrumentos, donde se necesita una fuente confiable de energía DC. La disponibilidad de múltiples versiones de voltaje de salida atiende a diferentes requisitos de nivel de voltaje de varios dispositivos, mientras que su rango de voltaje de entrada universal y sus certificaciones integrales de seguridad aseguran la adaptabilidad y el cumplimiento en una amplia gama de escenarios de aplicación.
Especificaciones :
| Modelo | LRS-75-12 | LRS-75-15 | LRS-75-24 | LRS-75-36 | LRS-75-48 |
| Producción | Voltaje de DC | 12V | 15V | 24 V | 36V | 48V |
| Rango actual | 0-6.25A | 0-5A | 0-3.1A | 0-2.1a | 0-1.6a |
| Potencia nominal | 75W | 75W | 74.4w | 75.6w | 76.8w |
| Ruido de ondas (máximo) | 120MVP-P | 120MVP-P | 150MVP-P | 200 mvp-p | 200 mvp-p |
| Voltaje adj. Range | 10.8 ~ 13.2V | 13.5 ~ 16.5V | 21.6 ~ 26.4V | 32.4 ~ 39.6V | 43.2 ~ 52.8V |
| Tolerancia de voltaje | ± 1.0% | ± 1.0% | ± 1.0% | ± 1.0% | ± 1.0% |
| Regulación de línea | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% |
| Regulación de carga | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% |
| Configurar, ascender el tiempo | 1000 ms, 30ms/230VAC 2000ms, 30ms/115VAC (carga completa) |
| Retener el tiempo | 30ms/230VAC 12ms/115VAC (carga completa) |
| Aporte | Rango de voltaje | 85 ~ 264VAC 120 ~ 373VDC |
| Frecuencia | 47 ~ 63Hz |
| Eficiencia | 86% | 86% | 88% | 89% | 90% |
| Corriente de CA | 0.95A/115VAC 0.56A/230VAC |
| Curente de entrada | Inicio en frío: 45A/230VAC |
| Corriente de fuga | <0.75MA / 240VAC |
| Protección | Sobrecarga | 110 ~ 150% de potencia de salida nominal |
| Protección de Tye: modo hipo, se recupera automáticamente después de que se elimina la condición de falla |
| Voltaje excesivo | 13.8 ~ 16.2V | 18.8 ~ 21.8V | 27.6 ~ 32.4V | 41.4 ~ 48.6V | 55.2 ~ 64.8V |
| Tipo de protección: apague el voltaje O/P, vuelva a poder para recuperarse |
| Ambiente | Temperatura de trabajo | -10 ~ +70 ℃ (consulte la curva de reducción como hoja de datos de Smun) |
| Humedad de trabajo | 20 ~ 90% RH sin condensación |
| Temperatura de almacenamiento. | -45 ~ +85 ℃, 20 ~ 95% RH sin condensar |
| Temp.coeficiente | ± 0.03%/℃ (0 ~ 50 ℃) |
| Vibración | 10 ~ 500Hz, 2g 10 min/1 ciclo, 60 minutos. Cada uno de los ejes xyz |
Seguridad
| Estándares de seguridad | GB4943.1, EN60950.1 aprobado |
| Voltaje de soporte | I/PO/P: 1.5KVAC I/P-FG: 1.5KVAC O/P-FG: 0.5KVAC |
| Resistencia a la aislamiento | I/PO/P, I/P-FG, O/P-FG: 100m ohmios/500VDC/25 ℃/70% RH |
| Emisión de EMC | EN61000-3-2: 2014/EN61000-3-3: 2013 |
| Inmunidad de EMC | EN 55032: 2015/EN55035: 2017/60950-1 |
| Otros | MTBF | ≥720.6k hrs MIL-HDBK-217F (25 ℃) |

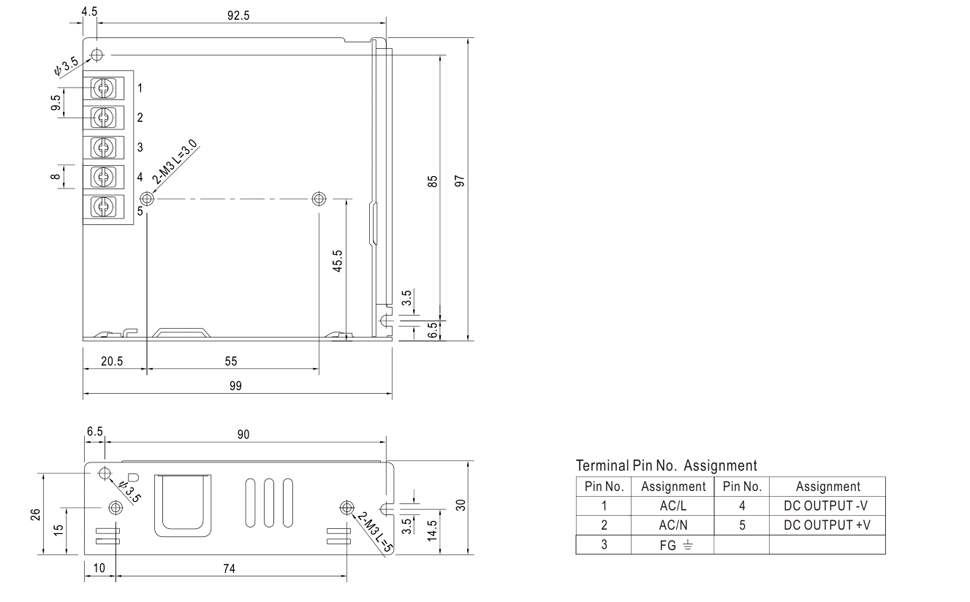

| Dimensión | 99*97*30 mm (L*W*H) |
| Embalaje | 0.28 kg; 60pcs/16.8kg/43*23*33 mm/ctn |
| Nota | 1. Todos los parámetros que no se mencionan especialmente se miden a 230 VAC, carga nominal y 25 ℃ de temperatura ambiente. 2. El ruido del apagón se miden a 20MHz de ancho de banda utilizando un alambre de pares retorcidos de 12 'terminado con condensadores paralelos de 0.1UF y 47UF. 3. La tolerancia incluye tolerancia a la configuración, regulación de línea y regulación de carga. 4. Se requiere salida derivada en un voltaje de entrada bajo. Por favor, consulte la curva de reducción para obtener más detalles. 5. La fuente de alimentación debe considerarse como parte de los componentes en el sistema. Todas las pruebas de EMC probarán muestras en una placa de hierro de metal con un grosor de 1 mm, una longitud de 360 mm y un ancho de 36 mm. 6. Por favor, contacte con Smun Servicio al cliente para obtener más detalles. |
