| Modelo | LRS-350-12 | LRS-350-15 | LRS-350-24 | LRS-350-36 | LRS-350-48 |
| Producción | Voltaje de DC | 12V | 15V | 24 V | 36V | 48V |
| Rango actual | 0-29A | 0-23.3A | 0-14.6a | 0-9.7A | 0-7.3a |
| Potencia nominal | 348W | 349.5W | 350.4W | 349.2w | 350.4W |
| Ruido de ondas (máximo) | 150MVP-P | 150MVP-P | 150MVP-P | 200 mvp-p | 200 mvp-p |
| Voltaje adj. Range | 10.5 ~ 13.8v | 13.5 ~ 18V | 21.6 ~ 28.8V | 32.4 ~ 39.6V | 43.2 ~ 52.8V |
| Tolerancia de voltaje | ± 1.0% | ± 1.0% | ± 1.0% | ± 1.0% | ± 1.0% |
| Regulación de línea | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% |
| Regulación de carga | ± 1.0% | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% |
| Configurar, ascender el tiempo | 1500 ms, 50ms/230VAC 1500ms, 50ms/115VAC (carga completa) |
| Retener el tiempo | 16MS/230VAC 12MS/115VAC (carga completa) |
| Aporte | Rango de voltaje | 85 ~ 132VAC/170 ~ 264VAC seleccionado por interruptor 240 ~ 373VDC (encendido 230VAC) |
| Frecuencia | 47 ~ 63Hz |
| Eficiencia | 85% | 86% | 88% | 88.5% | 89% |
| Corriente de CA | 6.8A/115VAC 3.4A/230VAC |
| Curente de entrada | Inicio en frío: 60A/230VAC |
| Corriente de fuga | <2MA / 240VAC |
| Protección | Sobrecarga | 110 ~ 140% de potencia de salida nominal |
| Protección de Tye: modo de hipo de 12-36V, se recupera automáticamente después de que se elimine la condición de falla |
| Voltaje excesivo | 13.8 ~ 16.2V | 18.8 ~ 21.8V | 28.8 ~ 33.6V | 41.4 ~ 48.6V | 55.2 ~ 64.8V |
| Tipo de protección: apague el voltaje O/P, vuelva a poder para recuperarse |
| Ambiente | Temperatura de trabajo | -20 ~ +70 ℃ (consulte la curva de reducción como hoja de datos de Smun) |
| Humedad de trabajo | 20 ~ 90% RH sin condensación |
| Temperatura de almacenamiento. | -45 ~ +85 ℃, 20 ~ 95% RH sin condensar |
| Temp.coeficiente | ± 0.03%/℃ (0 ~ 50 ℃) |
| Vibración | 10 ~ 500Hz, 2g 10 min/1 ciclo, 60 minutos. Cada uno de los ejes xyz |
Seguridad
| Estándares de seguridad | GB4943.1, EN60950.1 aprobado |
| Voltaje de soporte | I/PO/P: 1.5KVAC I/P-FG: 1.5KVAC O/P-FG: 0.5KVAC |
| Resistencia a la aislamiento | I/PO/P, I/P-FG, O/P-FG: 100m ohmios/500VDC/25 ℃/70% RH |
| Emisión de EMC | EN61000-3-2: 2014/EN61000-3-3: 2013 |
| Inmunidad de EMC | EN 55032: 2015/EN55035: 2017/60950-1 |
| Otros | MTBF | ≥347.5k hrs MIL-HDBK-217F (25 ℃) |

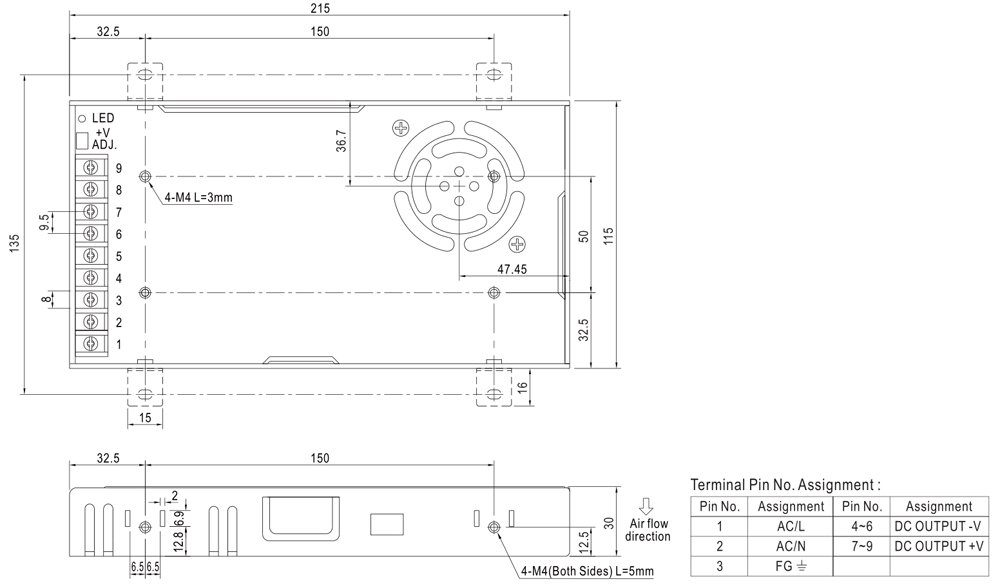

| Dimensión | 215*115*30 mm (L*W*H) |
| Embalaje | 0.76 kg; 20pcs/16 kg/ctn |
| Nota | 1. Todos los parámetros que no se mencionan especialmente se miden a 230 VAC, carga nominal y 25 ℃ de temperatura ambiente. 2. El ruido del apagón se miden a 20MHz de ancho de banda utilizando un alambre de pares retorcidos de 12 'terminado con condensadores paralelos de 0.1UF y 47UF. 3. La tolerancia incluye tolerancia a la configuración, regulación de línea y regulación de carga. 4. Se requiere salida derivada en un voltaje de entrada bajo. Por favor, consulte la curva de reducción para obtener más detalles. 5. La fuente de alimentación debe considerarse como parte de los componentes en el sistema. Todas las pruebas de EMC probarán muestras en una placa de hierro de metal con un grosor de 1 mm, una longitud de 360 mm y un ancho de 36 mm. 6. Por favor, contacte con Smun Servicio al cliente para obtener más detalles. |
