Descripción:
Las fuentes de alimentación del modo de conmutación de la serie LRS-100 son parte de la línea de productos SMUN, que ofrecen una gama de opciones de voltaje de salida, incluidas, entre otros, 5V, 12V, 15V, 24V, 36V y 48V. Estas fuentes de alimentación están diseñadas para proporcionar un constante y estable 100 vatios (W) de potencia de salida con alta eficiencia, que generalmente superan la de los suministros lineales convencionales, minimizando así los desechos de energía y la disipación térmica.
Caracterizado por una amplia tolerancia al voltaje de entrada, que generalmente abarca de 85 a 264 voltios de corriente alterna (VAC), la serie LRS-100 garantiza la compatibilidad con varios voltajes de la red mundial sin necesidad de dispositivos de regulación de voltaje externos. Cada modelo dentro de la serie está adaptado para entregar un voltaje de salida de corriente continua (CC) específica y regulada con precisión, con las aplicaciones con requisitos de voltaje distintos. Por ejemplo, el LRS-100-24 suministraría una CC de 24 voltios consistente a la calificación de corriente adecuada.
Enfatizando la compacidad, la serie LRS-100 presenta un perfil ultra-slim, por lo que es particularmente ventajoso en las instalaciones con restricciones de espacio y contribuyendo a una integración perfecta en sistemas complejos o recintos confinados. Construidas para resistir entornos industriales exigentes, estos suministros de energía incorporan medidas de protección robustas contra las condiciones de sobrecorriente, cortocircuito y sobrevoltaje, asegurando la confiabilidad a largo plazo y la seguridad operativa.
En el cumplimiento de la reputación de Smun por cumplir con los rigurosos estándares internacionales, es probable que la serie LRS-100 transporte certificaciones como CE y CCC, lo que atestigua su cumplimiento de las regulaciones esenciales de seguridad y compatibilidad electromagnética (EMC). Esto garantiza la idoneidad de los suministros de energía para la implementación global en una variedad de sectores y mercados.
Aplicaciones:
Automatización y control industrial: suministro de potencia de CC estable a controladores lógicos programables (PLC), sensores, actuadores y otros equipos en la configuración de automatización y control de procesos de fábrica.
Soluciones de iluminación LED: conducir varias luminarias LED, como luces de tira, luces de panel o accesorios con requisitos de voltaje fijo, garantizar una iluminación constante y una vida útil de los componentes extendidos.
Características:
Entrada de CA universal/rango completo
Filtro EMI incorporado, Diny Ripple
Protecciones: cortocircuito/sobrecarga/sobre voltaje
Enfriamiento por convección de aire libre
43,000 horas de operación continua a 20 ℃
Prueba de quemado de carga completa 100%
Indicador LED para la alimentación
Cumplimiento de IEC/EN60335-1 (PD3) e IEC/EN61558-1,2-16 adecuado para electrodomésticos
Garantía de 3 años
En resumen, las fuentes de alimentación del modo de conmutación de la serie LRS-100, con su diseño eficiente, estable y compacto y calidad de grado industrial, se emplean ampliamente en diversos sectores como la automatización industrial, la monitorización de seguridad, la iluminación LED, los electrodomésticos e instrumentos, donde se necesita una fuente de energía DC confiable. La disponibilidad de múltiples versiones de voltaje de salida atiende a diferentes requisitos de nivel de voltaje de varios dispositivos, mientras que su rango de voltaje de entrada universal y sus certificaciones integrales de seguridad aseguran la adaptabilidad y el cumplimiento en una amplia gama de escenarios de aplicación.
Especificaciones :
| Modelo | LRS-100-12 | LRS-100-15 | LRS-100-24 | LRS-100-36 | LRS-100-48 |
| Producción | Voltaje de DC | 12V | 15V | 24 V | 36V | 48V |
| Rango actual | 0-8.3a | 0-6.7a | 0-4.5A | 0-2.78a | 0-2.1a |
| Potencia nominal | 99.6W | 100.5w | 108W | 100.1w | 100.8w |
| Ruido de ondas (máximo) | 120MVP-P | 120MVP-P | 150MVP-P | 200 mvp-p | 200 mvp-p |
| Voltaje adj. Range | 10.8 ~ 13.2V | 13.5 ~ 16.5V | 21.6 ~ 26.4V | 32.4 ~ 39.6V | 43.2 ~ 52.8V |
| Tolerancia de voltaje | ± 1.0% | ± 1.0% | ± 1.0% | ± 1.0% | ± 1.0% |
| Regulación de línea | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% |
| Regulación de carga | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% |
| Configurar, ascender el tiempo | 500 ms, 30ms/230VAC 500ms, 30ms/115VAC (carga completa) |
| Retener el tiempo | 55ms/230VAC 10ms/115VAC (carga completa) |
| Aporte | Rango de voltaje | 85 ~ 264VAC 120 ~ 373VDC |
| Frecuencia | 47 ~ 63Hz |
| Eficiencia | 88% | 88.5% | 90% | 90.5% | 91% |
| Corriente de CA | 1.9A/115VAC 1.2A/230VAC |
| Curente de entrada | Inicio en frío: 50A/230VAC |
| Corriente de fuga | <0.75MA / 240VAC |
| Protección | Sobrecarga | 110 ~ 150% de potencia de salida nominal |
| Protección de Tye: modo hipo, se recupera automáticamente después de que se elimina la condición de falla |
| Voltaje excesivo | 13.8 ~ 16.2V | 18.8 ~ 21.8V | 27.6 ~ 32.4V | 41.4 ~ 48.6V | 55.2 ~ 64.8V |
| Tipo de protección: apague el voltaje O/P, vuelva a poder para recuperarse |
| Ambiente | Temperatura de trabajo | -20 ~ +70 ℃ (consulte la curva de reducción como hoja de datos de Smun) |
| Humedad de trabajo | 20 ~ 90% RH sin condensación |
| Temperatura de almacenamiento. | -45 ~ +85 ℃, 20 ~ 95% RH sin condensar |
| Temp.coeficiente | ± 0.03%/℃ (0 ~ 50 ℃) |
| Vibración | 10 ~ 500Hz, 2g 10 min/1 ciclo, 60 minutos. Cada uno de los ejes xyz |
Seguridad
| Estándares de seguridad | GB4943.1, EN60950.1 aprobado |
| Voltaje de soporte | I/PO/P: 1.5KVAC I/P-FG: 1.5KVAC O/P-FG: 0.5KVAC |
| Resistencia a la aislamiento | I/PO/P, I/P-FG, O/P-FG: 100m ohmios/500VDC/25 ℃/70% RH |
| Emisión de EMC | EN61000-3-2: 2014/EN61000-3-3: 2013 |
| Inmunidad de EMC | EN 55032: 2015/EN55035: 2017/60950-1 |
| Otros | MTBF | ≥720.6k hrs MIL-HDBK-217F (25 ℃) |

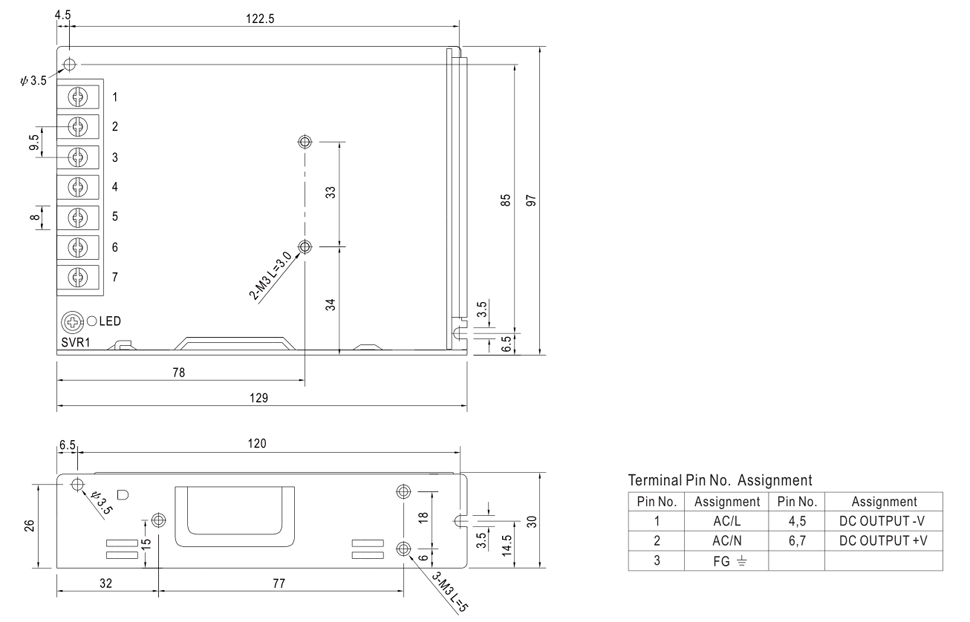

| Dimensión | 129*97*30 mm (L*W*H) |
| Embalaje | 0.34 kg; 40pcs/14.8kg/CTN |
| Nota | 1. Todos los parámetros que no se mencionan especialmente se miden a 230 VAC, carga nominal y 25 ℃ de temperatura ambiente. 2. El ruido del apagón se miden a 20MHz de ancho de banda utilizando un alambre de pares retorcidos de 12 'terminado con condensadores paralelos de 0.1UF y 47UF. 3. La tolerancia incluye tolerancia a la configuración, regulación de línea y regulación de carga. 4. Se requiere salida derivada en un voltaje de entrada bajo. Por favor, consulte la curva de reducción para obtener más detalles. 5. La fuente de alimentación debe considerarse como parte de los componentes en el sistema. Todas las pruebas de EMC probarán muestras en una placa de hierro de metal con un grosor de 1 mm, una longitud de 360 mm y un ancho de 36 mm. 6. Por favor, contacte con Smun Servicio al cliente para obtener más detalles. |
