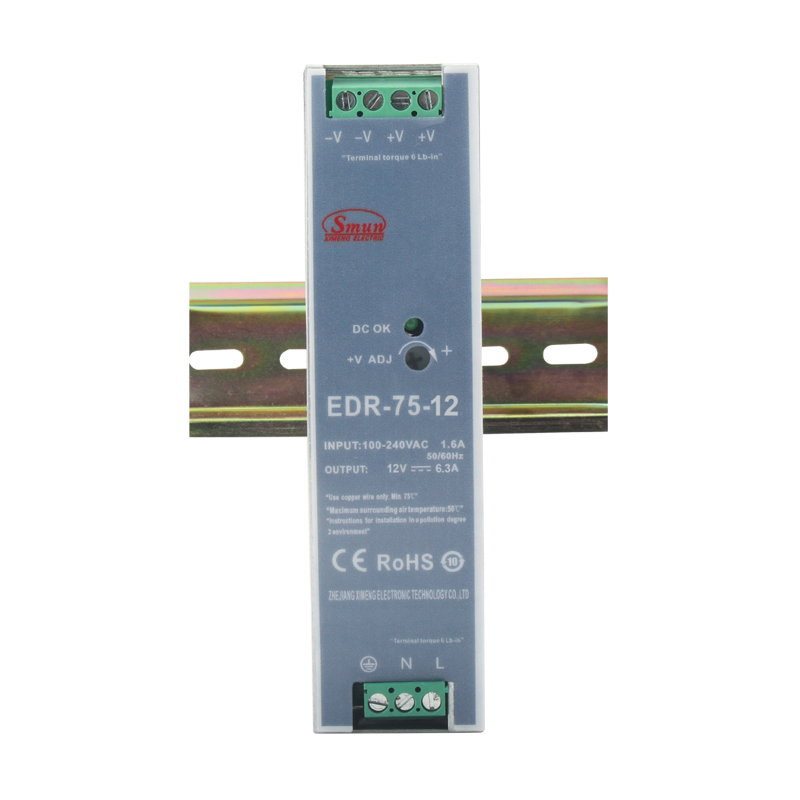

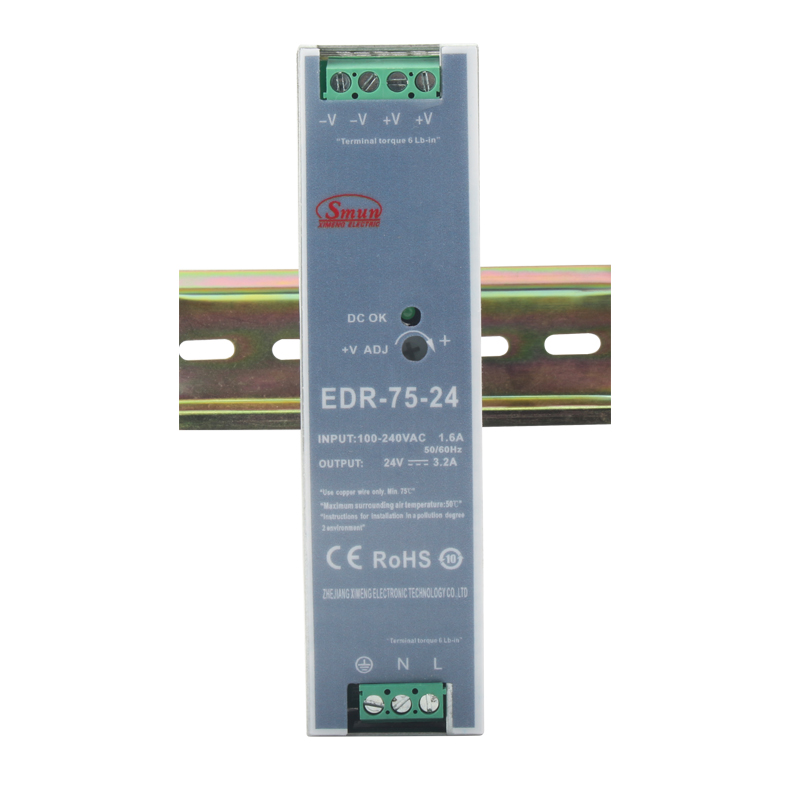

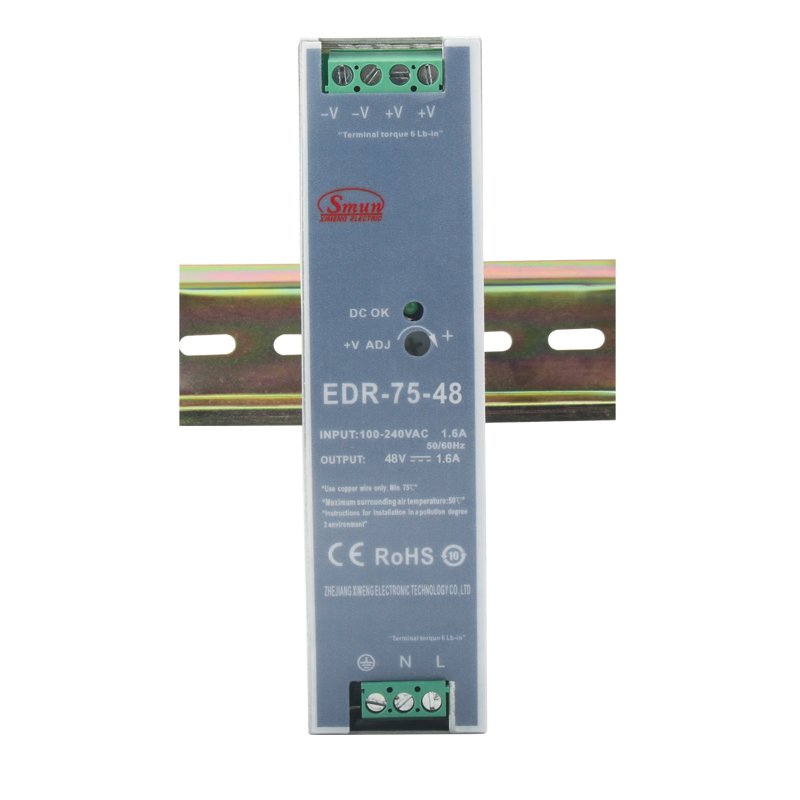

| Modelo | EDR-75-12 | EDR-75-24 | EDR-75-48 |
| Producción | Voltaje de DC | 12V | 24 V | 48V |
| Rango actual | 0-6.3a | 0-3.2A | 0-1.6a |
| Potencia nominal | 75.6w | 76.8w | 76.8w |
| Ruido de ondas (máximo) | 80MVP-P | 120MVP-P | 150MVP-P |
| Voltaje adj. Range | 12-14V | 24-28V | 48-55V |
| Tolerancia de voltaje | ± 2.0% | ± 1.0% | ± 1.0% |
| Regulación de línea | ± 0.5% | ± 0.5% | ± 0.5% |
| Regulación de carga | ± 1.0% | ± 1.0% | ± 1.0% |
| Configurar, ascender el tiempo | 1200 ms, 60 ms/230 VCA 2000 ms, 60 ms/115 VCA (carga completa) |
| Retener el tiempo | 60 ms/230 VCA 12 ms/115 VCA (carga completa) |
| Aporte | Rango de voltaje | 90 ~264 VCA 120~370 VCC |
| Frecuencia | 47 ~ 63Hz |
| Eficiencia | 85,5% | 87,5% | 88.5% |
| Corriente de CA | 1,45 A/115 VCA 0,9 A/230 VCA |
| Curente de entrada | 20A/115VCA 35A/230VCA |
| Corriente de fuga | <0.75MA / 240VAC |
| Protección | Sobrecarga | 105 ~ 130% de potencia de salida nominal |
| Tipo de protección: limitación de corriente constante, se recupera automáticamente después de eliminar la condición de falla |
| Voltaje excesivo | 14-17V | 29-33V | 56-65V |
| Tipo de protección: apague el voltaje O/P, vuelva a poder para recuperarse |
| Sobre temperatura | Apague el voltaje de salida y vuelva a encenderlo para recuperarlo. |
| Ambiente | Temperatura de trabajo | -20~ +60 ℃ (Consulte la curva de reducción como hoja de datos de SMUN) |
| Humedad de trabajo | 20 ~ 90% RH sin condensación |
| Temperatura de almacenamiento. | -40 ~ +85 ℃, 10 ~ 95% Rh |
| Temp.coeficiente | ± 0.03%/℃ (0 ~ 50 ℃) |
| Vibración | Componente: 10 ~ 500Hz, 2G 10 minutos ./1 ciclo, 60 minutos. cada uno a lo largo de los ejes x, y, z; Montaje: Cumplimiento IEC60068-2-6 |
Seguridad
| Estándares de seguridad | Aprobado por Ul508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1; (cumple con BS EN/EN60204-1) |
| Voltaje de soporte | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC |
| Resistencia a la aislamiento | I/PO/P, I/P-FG, O/P-FG:> 100m ohmios/500VDC/25 ℃/70% RH |
| Emisión de EMC | Cumplimiento de BS EN/EN55032 (CISPR32), BS EN/EN61000-3-2, EAC TP TC 020, CNS13438 Clase A |
| Inmunidad de EMC | Cumplimiento de BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61000-6-2 (BS EN/EN50082-2), nivel de industria pesada, criterio A, EAC TP TC 020 |
| Otros | MTBF | ≥506,6K horas MIL-HDBK-217F(25℃) |
| Dimensión | 32*125,2*102 mm (largo x ancho x alto) |
| Embalaje | 0,51 kilogramos; 28 piezas/15,3 kg/1,22 pies cúbicos |
| Nota | 1. Todos los parámetros que no se mencionan especialmente se miden a 230 VAC de entrada, carga nominal y 25 ℃ de temperatura ambiente. 2. Ripple y ruido se miden a 20MHz de ancho de banda utilizando un alambre de pares retorcidos de 12 'terminado con un condensador paralelo de 0.1UF y 47UF. 3. Tolerancia: incluye tolerancia de configuración, regulación de línea y regulación de carga. 4. La fuente de alimentación se considera un componente que se instalará en el equipo final. El equipo final debe volver a confirmar que todavía cumple con las directivas EMC. 5. Espacios libres para la instalación: se recomiendan 40 mm en la parte superior, 20 mm en la parte inferior, 5 mm en los lados izquierdo y derecho cuando se carga permanentemente a plena potencia. En caso de que el dispositivo adyacente sea una fuente de calor, se recomienda un espacio libre de 15 mm. 6. Es posible que sea necesario reducir la potencia en condiciones de bajo voltaje de entrada. Consulte la curva de reducción para obtener más detalles. 7. Por favor, contacto con el servicio al cliente SMUN para obtener más detalles. |
