| Modelo | LRS-150-12 | LRS-150-15 | LRS-150-24 | LRS-150-36 | LRS-120-48 |
| Producción | Voltaje CC | 12V | 15V | 24V | 36V | 48V |
| Rango actual | 0-12.5A | 0-10A | 0-6.3A | 0-4.2A | 0-3.2A |
| Potencia nominal | 150W | 150W | 151,2W | 151,2W | 153,6W |
| Ruido de ondulación (máx.) | 150mVp-p | 150mVp-p | 200mVp-p | 200mVp-p | 200mVp-p |
| Rango de ajuste de voltaje | 10,5 ~ 13,8 V | 13,5~18V | 21,6 ~ 28,8 V | 32,4~39,6V | 43,2 ~ 52,8 V |
| Tolerancia de voltaje | ±1,0% | ±1,0% | ±1,0% | ±1,0% | ±1,0% |
| Regulación de línea | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% |
| Regulación de carga | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% |
| Configuración, tiempo de subida | 500 ms, 30 ms/230 VCA 500 ms, 30 ms/115 VCA (carga completa) |
| Espera el tiempo | 40 ms/230 VCA 35 ms/115 VCA (carga completa) |
| Aporte | Rango de voltaje | 85 ~132VCA/170~264VCA seleccionado por interruptor 240~373 VCC (encender 230 VCA) |
| Frecuencia | 47 ~ 63Hz |
| Eficiencia | 87,5% | 88,5% | 89% | 89% | 90% |
| Corriente alterna | 3A/115VCA 1,7 A/230 VCA |
| Corriente de irrupción | ARRANQUE EN FRÍO: 60A/230VAC |
| Corriente de fuga | <0,75 mA / 240 VCA |
| Protección | Sobrecarga | 110 ~ 150% de potencia de salida nominal |
| Tipo de protección: modo Hipo, se recupera automáticamente después de eliminar la condición de falla |
| Sobre voltaje | 13,8 ~ 16,2 V | 18,8 ~ 21,8 V | 28,8~33,6V | 41,4~48,6V | 55,2 ~ 64,8 V |
| Tipo de protección: Apague el voltaje de salida, vuelva a encenderlo para recuperarlo. |
| Ambiente | Temperatura de trabajo | -20 ~ +70 ℃ (consulte la curva de reducción como hoja de datos de SMUN) |
| Humedad de trabajo | 20 ~ 90% HR sin condensación |
| Temperatura de almacenamiento. Humedad | -45 ~ +85 ℃, 20 ~ 95 % HR sin condensación |
| Coeficiente de temperatura | ±0,03%/℃ (0 ~ 50℃) |
| Vibración | 10~500Hz, 2G 10 min/1 ciclo, 60min.cada eje XYZ |
Seguridad
| Estándares de seguridad | GB4943.1,EN60950.1 Aprobado |
| Tensión soportada | I/PO/P: 1,5 KVAC I/P-FG: 1,5 KVAC O/P-FG: 0,5 KVAC |
| Resistencia de aislamiento | I/PO/P, I/P-FG, O/P-FG: 100 M ohmios/500 VCC/25 ℃/70 % HR |
| Emisión CEM | EN61000-3-2:2014/EN61000-3-3:2013 |
| Inmunidad EMC | EN 55032:2015/EN55035:2017/60950-1 |
| Otros | MTBF | ≥720,6K horas MIL-HDBK-217F(25℃) |

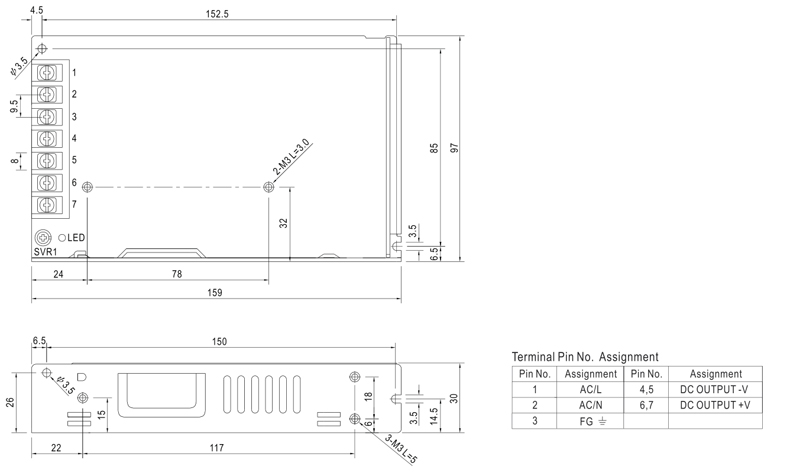

| Dimensión | 159*97*30 mm (largo x ancho x alto) |
| Embalaje | 0,48 kilogramos; 30 piezas/15,4 kg/caja |
| Nota | 1.Todos los parámetros NO mencionados especialmente se miden con una entrada de 230 VCA, carga nominal y 25 ℃ de temperatura ambiente. 2. El ruido de ondulación se mide a 20 MHz de ancho de banda utilizando un cable de par trenzado de 12 pulgadas terminado con condensadores paralelos de 0,1 uf y 47 uf. 3.La tolerancia incluye la tolerancia de configuración, la regulación de línea y la regulación de carga. 4. Se requiere reducción de potencia en condiciones de voltaje de entrada bajo. Consulte la curva de reducción para obtener más detalles. 5. La fuente de alimentación debe considerarse parte de los componentes del sistema. Todas las pruebas de EMC probarán muestras en una placa de hierro metálico con un espesor de 1 mm, una longitud de 360 mm y un ancho de 36 mm. 6. Póngase en contacto con el servicio de atención al cliente de SMUN para obtener más detalles. |
