Filtro de potencia EMI de entrada IEC CW2B-1A/3A/6A/10A-T con fusible e interruptor opcionales

Características

Filtro de entrada de alimentación IEC, diseño integrado de módulo con interruptor y fusibles.

Para instrumentos de medición y minielectrónicos.

Buen rendimiento de supresión de interferencias.

Aplicaciones típicas

Equipos electrónicos industriales.

Equipos médicos y comerciales.

Equipos de oficina y pruebas.

Especificaciones técnicas

Tensión máxima de funcionamiento continuo: 250 VCA.

Frecuencia de funcionamiento: 50/60Hz

Corrientes nominales: 1A-10A@40℃ Máx.

Voltaje de prueba de alto potencial (1 min): Línea a Línea 1500 VCC/Línea a Tierra 1500 VCA

Rango de temperatura de funcionamiento y almacenamiento: -25 ℃ ~ +85 ℃ (25/085/21)

Diagrama esquemático	modelo	Especificaciones	Actual	Nota

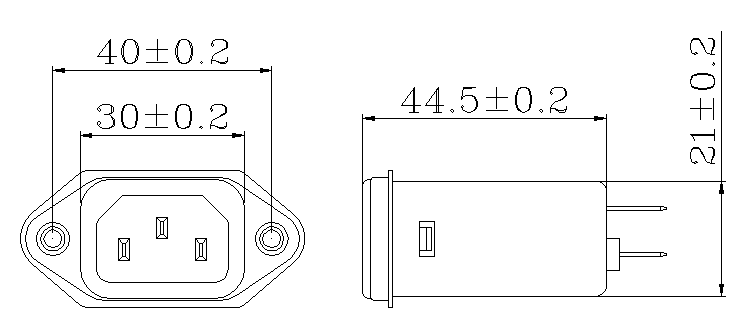

	CW1D-1A-T	Entrada de enchufe IEC	1A
	CW1D-3A-T		3A
	CW1D-6A-T		6A

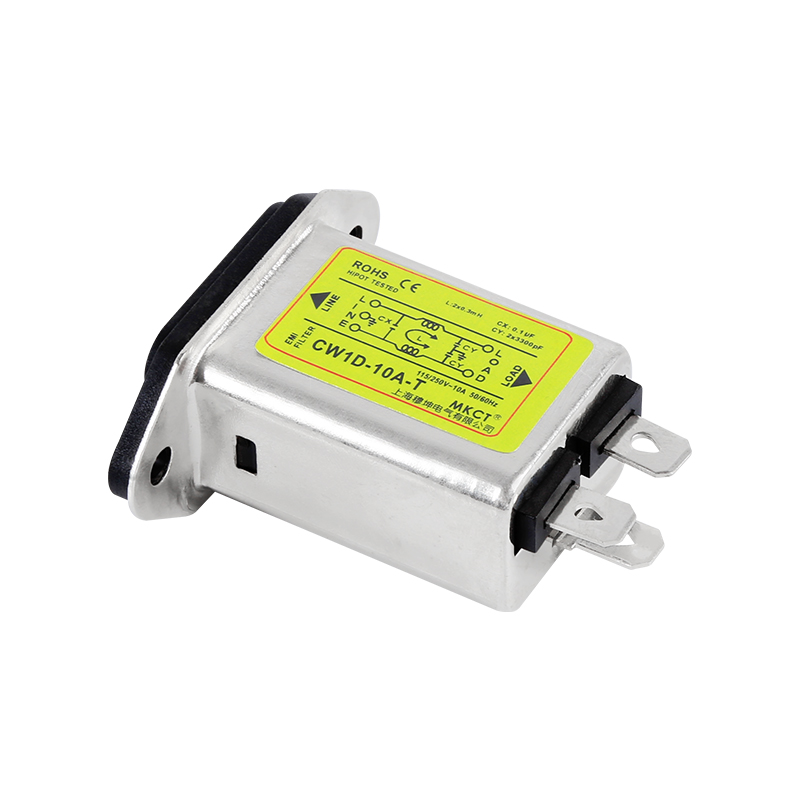

	CW1D-10A-T		10A

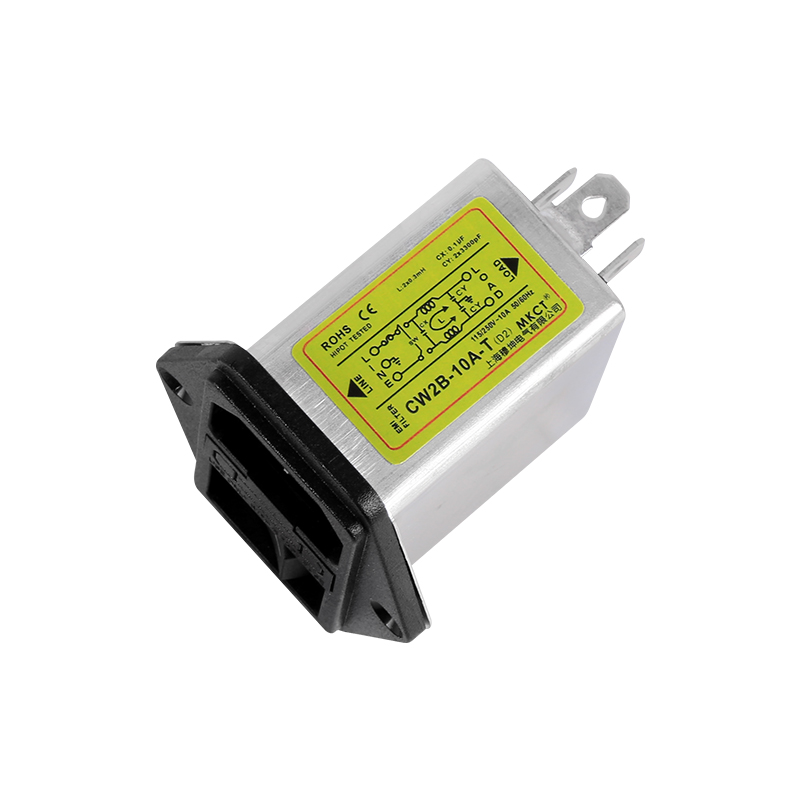

	CW2B-1A-TL(D2)	Entrada de enchufe IEC	1A	Cambiar con luz
	CW2B-3A-TL(D2)		3A
	CW2B-6A-TL(D2)		6A
	CW2B-10A-TL(D2)		10A
	CW2B-1A-T(D2)	Entrada de enchufe IEC	1A	interruptor sin luz
	CW2B-3A-T(D2)		3A
	CW2B-6A-T(D2)		6A
	CW2B-10A-T(D2)		10A

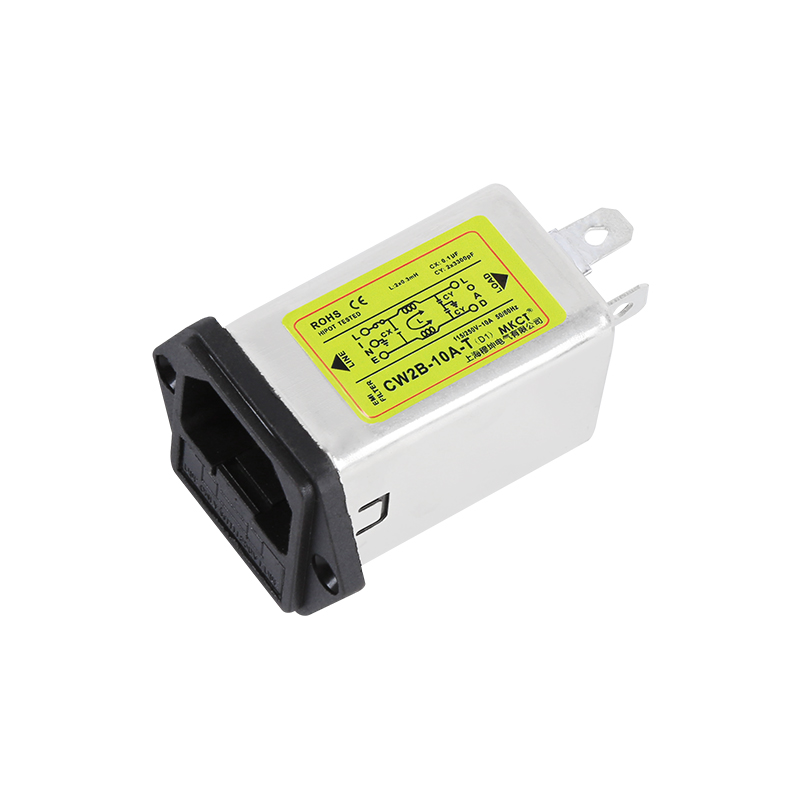

	CW2B-1A-T(D1)	Entrada de enchufe IEC	1A	Fusible único
	CW2B-3A-T(D1)		3A

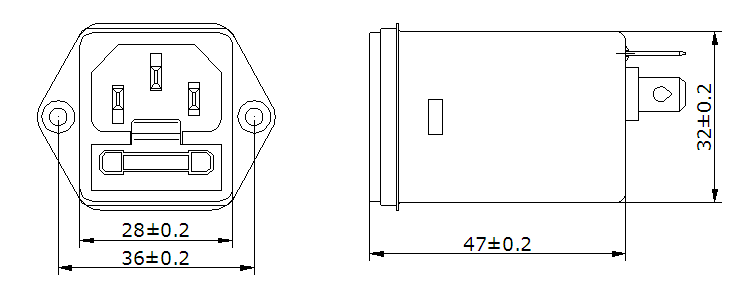

	CW2B-6A-T(D1)		6A
	CW2B-10A-T(D1)		10A
	CW2B-3A-T2(D1)	Entrada de enchufe IEC	3A	Fusible doble
	CW2B-6A-T2(D1)		6A
	CW2B-10A-T2(D1)		10A

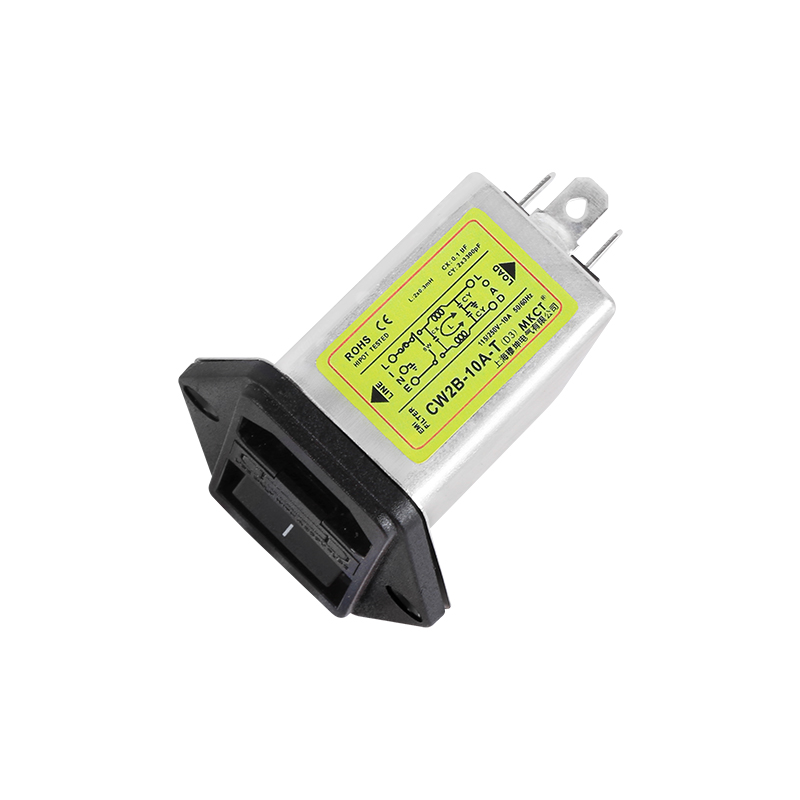

	CW2B-1A-T(D3)	Entrada de enchufe IEC	1A	Interruptor Fusible único

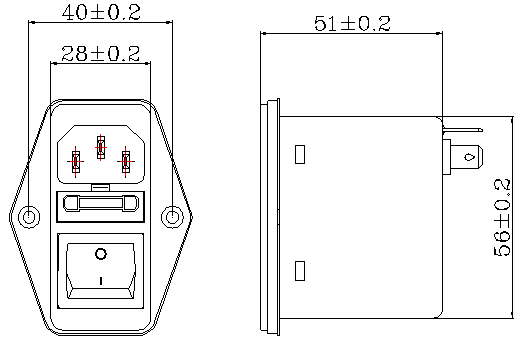

	CW2B-3A-T(D3)		3A
	CW2B-6A-T(D3)		6A
	CW2B-10A-T(D3)		10A
	CW2B-3A-T2(D3)		3A	Interruptor Doble fusible
	CW2B-6A-T2(D3)		6A
	CW2B-10A-T2(D3)		10A

Más detalles, consulte las hojas de datos.
