En los paneles de control y automatización industrial, la entrega de energía poco confiable frecuentemente detiene las líneas de producción. Sigue siendo un punto de falla principal para los PLC, sensores y módulos de comunicación. Los ingenieros a menudo especifican demasiado o menos los componentes de potencia durante el diseño inicial del panel. Por lo general, no comprenden cómo funcionan realmente los rangos de voltaje de entrada y el aislamiento galvánico bajo estrés del mundo real. Este malentendido aumenta innecesariamente los gastos iniciales de hardware. Peor aún, crea graves vulnerabilidades en el sistema, exponiendo las placas lógicas sensibles a bucles de tierra destructivos y picos de voltaje transitorios.
Diseñamos esta guía para ayudarlo a construir una arquitectura energética más sólida. A continuación encontrará un marco concreto y centrado en la toma de decisiones para evaluar las tolerancias de entrada. También exploramos requisitos de aislamiento estrictos diseñados específicamente para entornos de paneles industriales. Al dominar estos conceptos básicos, puede proteger equipos sensibles, optimizar su proceso de diseño y prevenir fallas inesperadas en el campo antes de que ocurran.
Conclusiones clave
- El rango de entrada define la resiliencia: seleccionar la relación de entrada correcta (p. ej., 2:1 frente a 4:1) dicta la capacidad de un sistema para sobrevivir a caídas de voltaje de la batería, degradación del voltaje del cable y transitorios de conmutación de carga.
- El aislamiento tiene que ver con la integridad del sistema, no solo con la seguridad: el aislamiento galvánico es fundamental para romper los bucles de tierra y evitar la propagación de fallas entre actuadores de alta potencia y circuitos lógicos sensibles.
- El factor de forma dicta la realidad térmica: al evaluar un convertidor CC-CC de riel DIN , las especificaciones en papel para el aislamiento y el rango de entrada deben cotejarse con las curvas de reducción de potencia y las limitaciones térmicas del gabinete.
1. El impacto en la ingeniería del rango de voltaje de entrada
Las fuentes de energía en entornos industriales rara vez proporcionan una curva de voltaje plana y perfecta. Comprender cómo un convertidor maneja estas fluctuaciones requiere observar de cerca las relaciones de voltaje de entrada. Los fabricantes suelen definir estos rangos como proporciones de 2:1, 4:1 u 8:1. Estos números representan el voltaje de entrada máximo dividido por el voltaje de entrada mínimo.
Por ejemplo, un sistema nominal de 24 V podría utilizar un convertidor 2:1. Esta unidad acepta cualquier voltaje desde 18V hasta 36V. Un convertidor 4:1 diseñado para el mismo bus nominal de 24 V podría aceptar de 9 V a 36 V. Un convertidor ultra ancho 8:1 podría extenderse desde 9 V hasta 75 V. Elegir la proporción correcta impacta directamente en qué tan bien su equipo sobrevive al estrés eléctrico ambiental diario.
Manejo de transitorios y caídas
Un amplio rango de entrada resulta obligatorio para cualquier sistema respaldado por batería. Los bancos de baterías de plomo-ácido o de litio fluctúan significativamente según su estado de carga. Un banco de baterías de 24 V puede funcionar a 27,6 V durante una carga masiva. Sin embargo, puede caer por debajo de 19 V durante un ciclo de descarga profunda. Si selecciona un convertidor con una ventana de entrada estrecha, el sistema se apagará prematuramente. Se pierden capacidades críticas de monitoreo cuando el voltaje de la batería cae por debajo del umbral operativo del convertidor.
El cambio de carga causa dolores de cabeza similares. Cuando grandes motores, solenoides o actuadores se ponen en marcha en un bus de CC compartido, generan enormes corrientes de entrada. Esta demanda repentina hace que la tensión del bus local baje bruscamente durante unos milisegundos. Estas caídas de voltaje localizadas activan fácilmente los controladores lógicos sensibles. Un convertidor 4:1 u 8:1 supera fácilmente estas caídas momentáneas, manteniendo estable la electrónica descendente.
Compensaciones entre costo y capacidad
Los ingenieros se enfrentan a una clara disyuntiva a la hora de seleccionar rangos de entrada. Los rangos de entrada más amplios ofrecen una enorme versatilidad. Permiten a los equipos de adquisiciones consolidar los SKU. Puede utilizar un modelo de convertidor 4:1 en paneles de control de 12 V y 24 V. Esto reduce la complejidad del inventario.
Sin embargo, esta versatilidad trae consigo compromisos. Los rangos de entrada extremadamente amplios a menudo obligan a los diseñadores a aceptar una eficiencia eléctrica máxima ligeramente menor. Los componentes de conmutación internos deben trabajar más para reducir una entrada de 75 V en comparación con una entrada estable de 24 V. Además, los convertidores de alta relación generalmente tienen un precio de compra más alto debido a diseños magnéticos internos más complejos. Debe especificar rangos más amplios sólo cuando la volatilidad del bus lo exija.
2. Aislamiento galvánico: cuándo y por qué su sistema lo exige
El aislamiento galvánico separa físicamente los circuitos de entrada y salida dentro de una fuente de alimentación. Evita que la corriente directa fluya entre la fuente de energía primaria y la carga secundaria. La energía se transfiere a través de esta barrera mediante campos magnéticos dentro de un transformador o mediante ondas de luz dentro de un optoacoplador. Esta brecha física actúa como un escudo invisible para sus dispositivos electrónicos.
La matriz de decisión: no aislado versus aislado
Antes de especificar un componente, debe evaluar cuidadosamente el entorno operativo. Los convertidores no aislados comparten una base común entre la entrada y la salida. Cuestan menos, operan de manera muy eficiente y ocupan una huella física más pequeña. Normalmente los utilizamos para la regulación localizada del punto de carga donde los potenciales de tierra permanecen perfectamente estables.
Los convertidores aislados cuestan más y requieren más espacio. Sin embargo, los duros entornos industriales los requieren absolutamente. Para simplificar su proceso de selección, revise el cuadro a continuación.
Gráfico: Matriz de decisión de convertidores aislados versus no aislados | Criterios de evaluación | Convertidores no aislados | Convertidores aislados |
| Conexión a tierra común | La entrada y la salida comparten un terreno. | Las tierras de entrada y salida están completamente separadas. |
| Aplicación primaria | Regulación del punto de carga (PoL) en una única PCB estable. | Suelos de fábrica hostiles, sensores remotos, nodos de comunicación. |
| Inmunidad al ruido | Bajo. Susceptible al ruido del autobús. | Alto. Bloquea el ruido eléctrico de modo común. |
| Huella y costo | Muy compacto y generalmente económico. | Más grande debido a los transformadores internos; precio inicial más alto. |
Factores principales que requieren aislamiento
La razón principal por la que los ingenieros exigen el aislamiento es la eliminación del bucle de tierra. En las grandes fábricas, los puntos de conexión a tierra en diferentes extremos de un edificio rara vez se encuentran exactamente al mismo potencial eléctrico. Si conecta un sensor analógico o un bus de comunicación RS-485 a través de dos potenciales de tierra diferentes sin aislamiento, a través de los cables de datos fluyen corrientes parásitas. Estas corrientes parásitas corrompen los paquetes de datos y degradan la precisión de la señal analógica.
El aislamiento de fallas es el segundo factor importante. Imagine un cortocircuito catastrófico que ocurre en un bus primario de alto voltaje. Un convertidor aislado contiene ese fallo. Evita que un pico de voltaje masivo cruce la barrera y fríe los delicados microcontroladores del lado secundario.
Finalmente, el cumplimiento normativo dicta límites de aislamiento. Los sistemas diseñados para entornos médicos, ferroviarios o explosivos deben cumplir estrictos estándares de seguridad. La norma IEC/UL 62368-1 a menudo requiere voltajes de resistencia dieléctrica específicos, como 1,5 kV, 3 kV o 4 kV, para garantizar la seguridad del operador durante condiciones de falla.
3. Evaluación de un convertidor CC-CC de carril DIN para entornos industriales
El diseño de paneles industriales requiere mirar más allá de las especificaciones eléctricas básicas. Al evaluar un convertidor CC/CC de carril DIN , el factor de forma influye drásticamente en la confiabilidad del sistema. Debe traducir las especificaciones de laboratorio a nivel de PCB en realidades del gabinete de control.
El contexto del factor de forma
El montaje es muy importante. Un convertidor soldado a una placa de circuito al aire libre experimenta una dinámica térmica muy diferente a la de uno sujeto firmemente a un riel metálico. Los armarios de control industriales sufren una grave acumulación de calor localizada. Los variadores de motor, las fuentes de alimentación y los contactores generan energía térmica. Debido a que los gabinetes IP67 o IP20 altamente sellados carecen de refrigeración por aire forzado, el convertidor elegido debe sobrevivir únicamente mediante convección natural.
La unidad debe mantener su integridad de aislamiento precisa y una estricta regulación de entrada mientras se hornea a temperaturas ambiente que superan fácilmente los 60 °C. Si el encapsulado interno o el espacio entre los componentes se deforma con el calor, la barrera de aislamiento falla.
Criterios de evaluación para la preselección
Al seleccionar su próximo convertidor CC CC en carril DIN , aplique estos tres rigurosos criterios de evaluación:
- Rendimiento EMI/EMC: ¿La unidad cumple con los estándares de emisiones EN55032 Clase B sin requerir componentes de filtrado externos? Los gabinetes de control empaquetan el equipo herméticamente. Un convertidor ruidoso acoplará inductivamente interferencias a los cables del sensor analógico vecino. El filtrado incorporado es crucial para espacios reducidos.
- Temperatura de funcionamiento y reducción de potencia: no se limite a leer la clasificación de temperatura máxima. Examine la curva de reducción de potencia. Una unidad con potencia nominal de 15 vatios a 25 °C podría entregar de forma segura sólo 8 vatios a 65 °C. Evaluar cómo se comporta la unidad dentro de un panel cerrado y caliente evita misteriosas paradas en verano.
- Protecciones integradas: el aislamiento por sí solo no puede prevenir todas las fallas. Verifique la presencia de OVP (protección contra sobretensión), OLP (protección contra sobrecarga) y SCP (protección contra cortocircuitos) robustas. Estos mecanismos deben activarse automáticamente y recuperarse sin problemas una vez que desaparece la falla.
Mejores prácticas: Deje siempre al menos 5 milímetros de espacio a cada lado de un módulo enfriado por convección. Este espacio permite que el flujo de aire vertical aleje el calor del chasis.
4. Implementación en el mundo real: dimensionamiento del convertidor CC-CC DDR-15
Apliquemos este marco de evaluación a un escenario práctico. Imagine que necesita especificar una solución de bajo consumo para un nodo de control distribuido. Este nodo funciona como una puerta de enlace de IoT dentro de una ruidosa planta de fabricación de automóviles. La puerta de enlace extrae datos de dispositivos serie antiguos y los envía a una red troncal Ethernet industrial.
Aplicar el marco

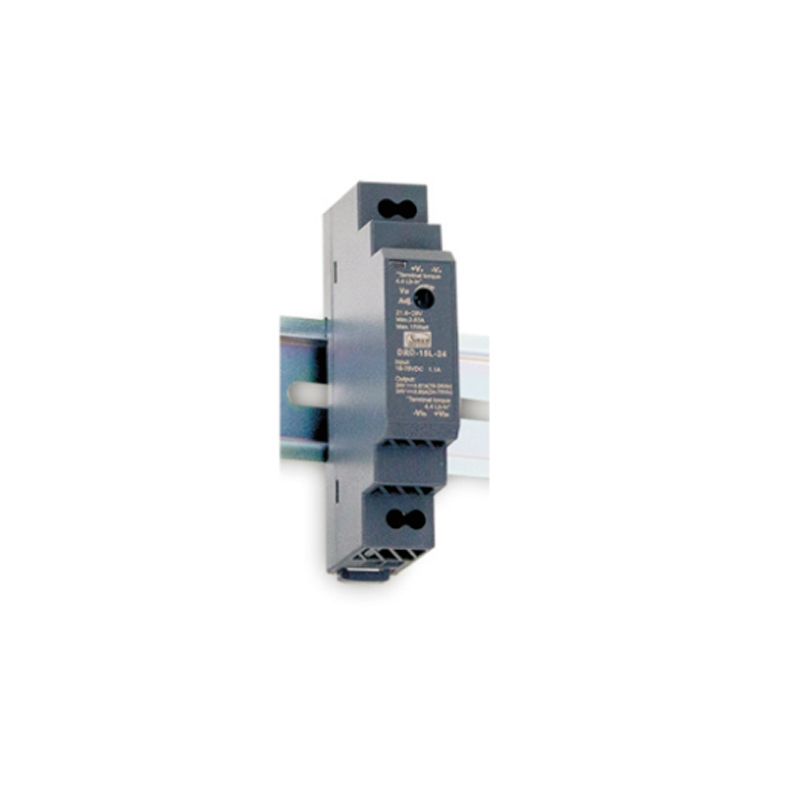

Un módulo como el convertidor DC-DC DDR-15 encaja perfectamente en este escenario debido a sus características de ingeniería específicas. Primero, examinamos la validación del rango de entrada. Este dispositivo de 15 vatios cuenta con una capacidad de entrada ultra ancha 4:1. Acepta cómodamente 9-36 V o 18-75 V, según el modelo exacto.
Esta amplia ventana estandariza la Lista de Materiales (BOM). Es probable que la fábrica utilice diferentes voltajes de bus. Algunos gabinetes funcionan con 12 V, mientras que otros funcionan con buses de 24 V muy cargados y propensos a fluctuaciones severas de voltaje. Un único modelo de convertidor maneja ambos entornos a la perfección, eliminando la necesidad de almacenar múltiples variaciones.
Aislamiento y limitaciones físicas
A continuación, analice las especificaciones de aislamiento. La clasificación de aislamiento de E/S de 4 kV CC proporciona una inmunidad increíblemente sólida. Los pisos de las fábricas albergan enormes picos transitorios provenientes de equipos de soldadura y variadores de frecuencia. Esta barrera de 4kV garantiza que estos picos no puedan viajar por las líneas eléctricas y destruir el microprocesador sensible dentro de la puerta de enlace de IoT.
Finalmente, las limitaciones físicas definen la usabilidad. Los bienes raíces en carril DIN conllevan una prima alta. Los paneles de control siempre se quedan sin espacio. Los perfiles ultradelgados, que a menudo miden alrededor de 17,5 mm de ancho, permiten a los ingenieros colocar más nodos funcionales en el riel. A pesar de este ancho estrecho, un diseño interno cuidadoso garantiza que las distancias de fuga y de separación requeridas para el aislamiento de 4 kV permanezcan intactas.
5. Riesgos comunes de adopción y estrategias de mitigación
Incluso los ingenieros experimentados en ocasiones malinterpretan las hojas de datos de fuentes de alimentación. Una mala comprensión de estas especificaciones conduce directamente a fallas prematuras en el campo. A continuación, desglosamos tres riesgos de adopción comunes y cómo mitigarlos de forma proactiva.
Confundir el voltaje de aislamiento con el voltaje de trabajo
Muchos diseñadores asumen que una clasificación de "aislamiento de 1500 VCC" significa que el convertidor puede funcionar continuamente con una diferencia de potencial de 1000 V. Esta suposición es peligrosa.
Mitigación: debe reconocer que las clasificaciones de voltaje de aislamiento generalmente se refieren a una prueba de resistencia de 60 segundos. Este número representa el pico transitorio máximo que la barrera puede bloquear momentáneamente. No indica capacidad operativa continua. Consulte siempre la hoja de datos para conocer el límite de 'voltaje de trabajo continuo'. Este número suele ser mucho menor, a menudo alrededor de unos pocos cientos de voltios. Superar la tensión de trabajo continuo degrada el aislamiento interno con el tiempo.
Ignorar los requisitos de carga mínima
Algunas topologías de energía específicas requieren una carga mínima para funcionar correctamente. Si conecta un convertidor a un circuito de sensor que ocasionalmente entra en modo de suspensión, el consumo de energía podría caer casi a cero.
Mitigación: Ciertos diseños de convertidores más antiguos requieren al menos una carga mínima del 10% para mantener una salida estable. Sin esta carga, el voltaje de salida puede elevarse peligrosamente y dañar potencialmente los sensores conectados. Verifique si su convertidor preseleccionado admite el requisito de 'sin carga mínima'. Los reguladores de conmutación modernos normalmente manejan bien las condiciones de carga cero, pero esto debe confirmarse explícitamente en la documentación técnica.
Pasando por alto la reducción térmica
Especificar un convertidor de 15 W para una carga continua de 15 W parece lógico en el papel. Sin embargo, ejecutar esto en un recinto a 55°C garantiza una vida útil corta del componente. El calor reduce drásticamente la eficiencia y la capacidad de los componentes.
Mitigación: nunca haga funcionar un componente eléctrico al 100% de su capacidad en un ambiente caluroso. Calcule siempre su carga real basándose en la curva de reducción de potencia a alta temperatura del fabricante. Aplique un buffer estándar de 20% a 30% de espacio libre. Si su carga máxima requiere 15 vatios en un panel caliente, probablemente necesite especificar un convertidor de 20 o 30 vatios para garantizar la confiabilidad a largo plazo.
Conclusión
El rango de entrada y el aislamiento galvánico representan mucho más que especificaciones básicas de casilla de verificación. Sirven como base para toda la arquitectura de su sistema de control. Juzgar mal estos parámetros expone sus placas lógicas a bucles de tierra, caídas de voltaje y picos transitorios catastróficos. Al tratar el módulo de alimentación como una protección crítica en lugar de un simple accesorio, se mejora drásticamente el tiempo de actividad del sistema.
Alinee la relación de entrada directamente con la volatilidad de su fuente de energía. Haga coincidir rigurosamente los niveles de aislamiento con el ruido ambiental y los riesgos de cumplimiento de seguridad. Además, siempre dé prioridad a los factores de forma verificados para entornos de gabinetes de alta temperatura.
Como siguiente paso, determine el presupuesto de energía y la tolerancia de voltaje precisos para la próxima construcción de su panel. Descargue y consulte las curvas de reducción térmica de sus convertidores preseleccionados. Finalmente, solicite muestras de ingeniería para realizar pruebas físicas de carga y calor dentro de sus gabinetes de control reales antes de finalizar su lista de materiales.
Preguntas frecuentes
P: ¿Cuál es la diferencia entre un rango de entrada 2:1 y 4:1?
R: Un rango 2:1 (por ejemplo, 18-36 V) permite que la entrada máxima sea el doble del mínimo, ideal para buses estables de 24 V. Un rango 4:1 (por ejemplo, 9-36 V) maneja una entrada máxima cuatro veces la mínima, necesaria para entornos con caídas de voltaje severas o tipos diversos de baterías.
P: ¿Siempre necesito un convertidor CC-CC aislado para una configuración en riel DIN?
R: No siempre, pero sí muy recomendable. Si está alimentando una carga localizada aislada (como un indicador LED) desde un suministro estable, la no aislada funciona. Si está alimentando PLC, módulos de comunicación o conectándolos a terrenos de edificios, el aislamiento es fundamental para evitar bucles de tierra.
P: ¿Cómo afecta la fluctuación del voltaje de entrada a la salida de un convertidor aislado?
R: Mientras el voltaje de entrada permanezca dentro del rango especificado (y la unidad no esté comprometida térmicamente), la topología de conmutación interna y el circuito de retroalimentación mantendrán un voltaje de salida estrictamente regulado (normalmente dentro de ±1% o ±2%).
