| Modelo | DRD-15G-5 | DRD-15G-12 | DRD-15G-15 | DRD-15G-24 |
| Producción | Voltaje de salida | 5V | 12 voltios | 15 voltios | 24V |
| Corriente nominal | 3A | 1,25 A | 1 un | 0,63 A |
| Rango actual | 0–3 A | 0–1,25 A | 0–1 A | 0–0,63 A |
| Potencia nominal | 15W | 15W | 15W | 15W |
| Ondulación y ruido (máx.) | 50 mVp-p | 60 mVp-p | 75 mVp-p | 100 mVp-p |
| Rango de ajuste de voltaje | 4,5–5,5 V | 9–13,2 V | 13,5–16,5 V | 21,6–28 V |
| Precisión de voltaje | ± 2.0% | ± 2.0% | ± 2.0% | ± 2.0% |
| Regulación de línea | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% |
| Regulación de carga | ± 1.0% | ± 0.5% | ± 0.5% | ± 0.5% |
| Hora de inicio | 120 ms |
| tiempo de subida | 85 ms (carga completa) |
| Tiempo de espera (típ.) | Tipo G: entrada de 8 ms a 24 V |
| Capacitancia externa | 3300 µF | 1200 µF | 1200 µF | 680 µF |
| Aporte | Rango de voltaje de entrada | 9–36 VCC |
| Eficiencia (típ.) | 84% | 85% | 85% | 86% |
| Corriente CC | 0,8 A/24 VCC |
| Corriente de irrupción | 15A/24VCC |
| Protección | Sobrecarga | Potencia del evaluador 110-150% |
| Modo de hipo, se recupera automáticamente después de que se elimina la condición de falla |
| Voltaje excesivo | 5,75–7 V | 13,8–16,2 V | 17,25–20,25 V | 28,8–34 V |
| Tipo de protección: apague el voltaje O/P, vuelva a poder para recuperarse |
| Polaridad inversa | Recuperación automática basada en MOSFET (sin daños) |
| Bloqueo por subtensión | Entrada de 24 V (tipo G): ON ≥9 V, OFF ≤8,5 V |
| Ambiente | Temperatura de funcionamiento | -40°C a +85°C (consulte la curva de reducción) |
| Humedad | 5%–95% HR (sin condensación) |
| Temperatura/humedad de almacenamiento | -40°C a +85°C, 5%–95% RH (sin condensación) |
| Coeficiente de temperatura | ±0,03%/°C (0°C–60°C) |
| Resistencia a las vibraciones | 10–500 Hz, 2G (ejes X/Y/Z, 60 min/ciclo) |
| Altitud | 2000 metros |
Seguridad
&
EMC | Cumplimiento de seguridad | CEI 62368-1 GB4943.1 |
| Emisión de EMC | EN55032 (CISPR32) Clase B, EN61000-3-3 |
| Inmunidad de EMC | EN 61000-4-2, 3, 4, 5, 6, 8 |
| Voltaje de soporte | I/PO/P: 3KVCC |
| Resistencia a la aislamiento | I/PO/P>100M ohmios / 500Vcc / 25℃/ 70% HR |
| Otros | MTBF | 907.000 horas (mín.) a 25 °C (MIL-HDBK-217F) |
| Dimensions | 17,5 × 90 × 54,5 mm (Ancho×Alto×Largo) |
| Peso | 68 g/pieza |
| Nota | 1. Todas las especificaciones se miden con una entrada de 24 VCC, carga nominal y una temperatura ambiente de 25 °C, a menos que se especifique lo contrario.
2.Método de medición de ondulación/ruido: par trenzado de 12' con condensadores de 0,1 µF + 47 µF en paralelo, ancho de banda de 20 MHz.
3.La precisión incluye error de configuración, regulación de línea y regulación de carga.
4.Se requiere reducción de potencia bajo voltaje de entrada bajo; consulte la curva de reducción.
5.El cumplimiento de EMC debe verificarse en la integración del dispositivo final.
6.La reducción de temperatura elevada se aplica por encima de 2000 m (6500 pies):
|

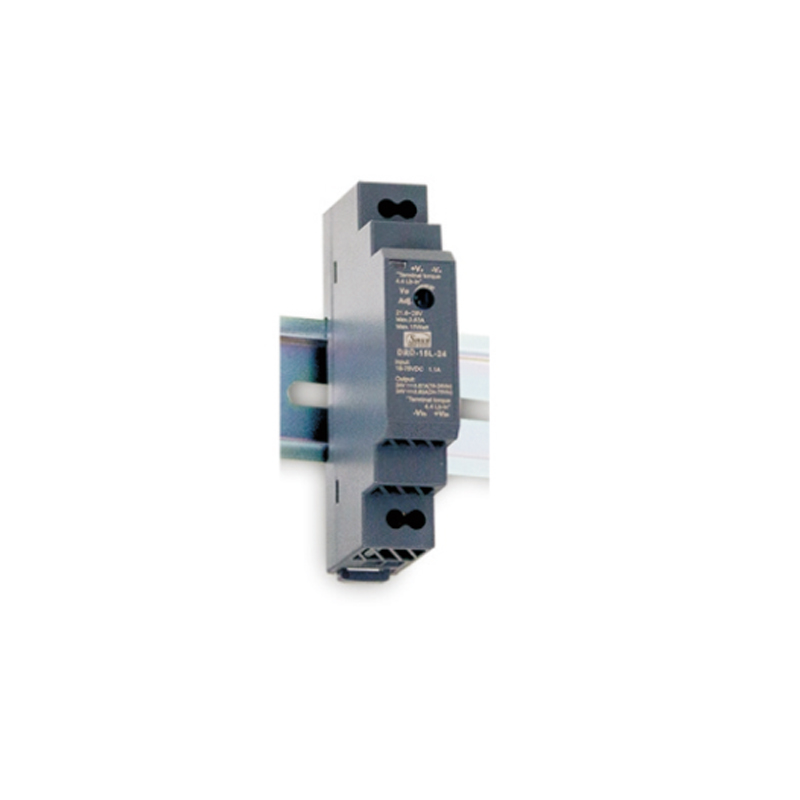

| Modelo | DRD-15L-5 | DRD-15L-12 | DRD-15L-15 | DRD-24L-24 |
| Producción | Voltaje de salida | 5V | 12 voltios | 15 voltios | 24V |
| Corriente nominal | 3A | 1,25 A | 1 un | 0,63 A |
| Rango actual | 0–3 A | 0–1,25 A | 0–1 A | 0–0,63 A |
| Potencia nominal | 15W | 15W | 15W | 15W |
| Ondulación y ruido (máx.) | 50 mVp-p | 60 mVp-p | 75 mVp-p | 100 mVp-p |
| Rango de ajuste de voltaje | 4,5–5,5 V | 9–13,2 V | 13,5–16,5 V | 21,6–28 V |
| Precisión de voltaje | ± 2.0% | ± 2.0% | ± 2.0% | ± 2.0% |
| Regulación de línea | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% |
| Regulación de carga | ± 1.0% | ± 0.5% | ± 0.5% | ± 0.5% |
| Hora de inicio | 120 ms |
| tiempo de subida | 85 ms (carga completa) |
| Tiempo de espera (típ.) | Tipo L: entrada de 16 ms a 48 V |
| Capacitancia externa | 3300 µF | 1200 µF | 1200 µF | 1000 µF |
| Aporte | Rango de voltaje de entrada | 18-75 VCC |
| Eficiencia (típ.) | 85% | 86% | 86% | 87% |
| Corriente CC | 0,4 A/48 VCC |
| Corriente de irrupción | 15A/48VCC |
| Protección | Sobrecarga | Potencia del evaluador 110-150% |
| Modo de hipo, se recupera automáticamente después de que se elimina la condición de falla |
| Voltaje excesivo | 5,75–7 V | 13,8–16,2 V | 17,25–20,25 V | 28,8–34 V |
| Tipo de protección: apague el voltaje O/P, vuelva a poder para recuperarse |
| Polaridad inversa | Recuperación automática basada en MOSFET (sin daños) |
| Bloqueo por subtensión | Entrada de 48 V (tipo G): ON ≥18 V, OFF ≤17 V |
| Ambiente | Temperatura de funcionamiento | -40°C a +85°C (consulte la curva de reducción) |
| Humedad | 5%–95% HR (sin condensación) |
| Temperatura/humedad de almacenamiento | -40°C a +85°C, 5%–95% RH (sin condensación) |
| Coeficiente de temperatura | ±0,03%/°C (0°C–60°C) |
| Resistencia a las vibraciones | 10–500 Hz, 2G (ejes X/Y/Z, 60 min/ciclo) |
| Altitud | 2000 metros |
Seguridad
&
EMC | Cumplimiento de seguridad | CEI 62368-1, GB4943.1 |
| Emisión de EMC | EN55032 (CISPR32) Clase B, EN61000-3-3 |
| Inmunidad de EMC | EN 61000-4-2, 3, 4, 5, 6, 8 |
| Voltaje de soporte | I/PO/P: 3KVCC |
| Resistencia a la aislamiento | I/PO/P>100M ohmios / 500Vcc / 25℃/ 70% HR |
| Otros | MTBF | 907.000 horas (mín.) a 25 °C (MIL-HDBK-217F) |
| Dimensions | 17,5 × 90 × 54,5 mm (Ancho×Alto×Largo) |
| Peso | 68 g/pieza |
| Nota | 1. Todas las especificaciones se miden con una entrada de 24 VCC, carga nominal y una temperatura ambiente de 25 °C, a menos que se especifique lo contrario.
2.Método de medición de ondulación/ruido: par trenzado de 12' con condensadores de 0,1 µF + 47 µF en paralelo, ancho de banda de 20 MHz.
3.La precisión incluye error de configuración, regulación de línea y regulación de carga.
4.Se requiere reducción de potencia bajo voltaje de entrada bajo; consulte la curva de reducción.
5.El cumplimiento de EMC debe verificarse en la integración del dispositivo final.
6.La reducción de temperatura elevada se aplica por encima de 2000 m (6500 pies):
|
