El filtro de potencia de purificación EMI monofásico de CA 220 V de Bolt Connection es un componente crítico diseñado para proteger sus sistemas eléctricos de interferencias electromagnéticas disruptivas. Diseñadas específicamente para redes eléctricas monofásicas, las series CW4-S y CW4E-S brindan una supresión de ruido excepcional, lo que garantiza que los equipos industriales y comerciales funcionen sin problemas sin degradación de la señal. Al integrar este filtro de energía en sus paneles de control o chasis de dispositivo, puede mitigar de manera efectiva los riesgos de adquisición asociados con el mal funcionamiento del equipo, el tiempo de inactividad inesperado y los problemas de cumplimiento.
Características y beneficios
Esta serie de filtros de potencia EMI está diseñada teniendo en cuenta la practicidad y la confiabilidad a largo plazo, y ofrece ventajas significativas para integradores de sistemas y fabricantes de equipos:
Tamaño compacto y fácil instalación: Diseñado con un tamaño que ahorra mucho espacio, este filtro de potencia EMI permite un montaje en chasis rápido, sencillo y seguro. Este diseño compacto reduce significativamente el tiempo de instalación, reduce los costos de mano de obra y optimiza el diseño interno dentro de paneles de control eléctrico o gabinetes de equipos abarrotados.
Conexiones de terminales de perno versátiles: Con estilos de conexión de pernos robustos y confiables, el filtro garantiza contactos eléctricos seguros incluso en entornos sujetos a vibración. Esta conexión estable minimiza los requisitos de mantenimiento, reduce la resistencia de contacto y mejora la seguridad general del sistema durante el funcionamiento continuo.
Supresión superior de EMI y RFI: ofrece un excelente rendimiento de atenuación conducida junto con una protección contra sobretensiones altamente eficaz. Al suprimir activamente las interferencias de radiofrecuencia (RFI) y las interferencias electromagnéticas (EMI), protege los componentes, microprocesadores y sensores sensibles de las fluctuaciones de la red eléctrica, picos de voltaje y ruido de alta frecuencia.
Aplicaciones típicas
Este filtro EMI monofásico de 220 V CA es muy versátil y adecuado para un amplio espectro de entornos exigentes donde la calidad de la energía es esencial:
Equipos eléctricos y electrónicos: proporciona energía limpia y purificada a electrónica industrial general, fuentes de alimentación e instrumentos de prueba. Garantiza un funcionamiento estable y reduce significativamente el riesgo de mal funcionamiento o lecturas inexactas causadas por el ruido de la línea eléctrica.
Equipos médicos y domésticos: ideal para dispositivos de diagnóstico médico sensibles, sistemas de monitoreo de pacientes y electrodomésticos inteligentes avanzados. Mantener una estricta integridad de la señal y minimizar las emisiones electromagnéticas son fundamentales en estas aplicaciones para garantizar la seguridad del paciente y la confiabilidad del dispositivo.
Sistemas de automatización y comunicación de datos: Altamente recomendado para controladores de automatización industrial (PLC), robótica, redes de comunicación de datos y equipos de procesamiento electrónico de datos. El filtro ayuda a prevenir la pérdida de paquetes de datos, errores de comunicación y reinicios inesperados del sistema al filtrar las interferencias disruptivas de alta frecuencia del suministro eléctrico.
Especificaciones técnicas
Comprender los parámetros técnicos es esencial para la selección adecuada de componentes. La serie CW4 está diseñada para cumplir con rigurosos estándares industriales y ofrece una amplia selección de clasificaciones de corriente para adaptarse a diversas capacidades de carga. La robusta rigidez dieléctrica y el amplio rango de temperaturas de funcionamiento garantizan que el filtro funcione de manera confiable incluso en condiciones térmicas exigentes.
Voltaje máximo de funcionamiento continuo: 250 VCA
Frecuencia de funcionamiento: 50/60 Hz
Corrientes nominales: 3A – 40A @ 40 ℃ máx.
Voltaje de prueba de alto potencial (1 min): Línea a línea 1500 VCC / Línea a tierra 1500 VCA
Rango de temperatura de funcionamiento y almacenamiento: -25 ℃ ~ +85 ℃ (Categoría climática 25/085/21)
Matriz de modelos y especificaciones
Consulte la matriz de modelos detallada a continuación para seleccionar la configuración unipolar o bipolar adecuada y la clasificación de corriente requerida para las necesidades específicas de su aplicación.
| Diagrama esquemático | Modelo | Especificaciones | Actual |
 | CW4-3A-S | unipolar atornillado | 3A |
| CW4-6A-S | 6A |
| CW4-10A-S | 10A |

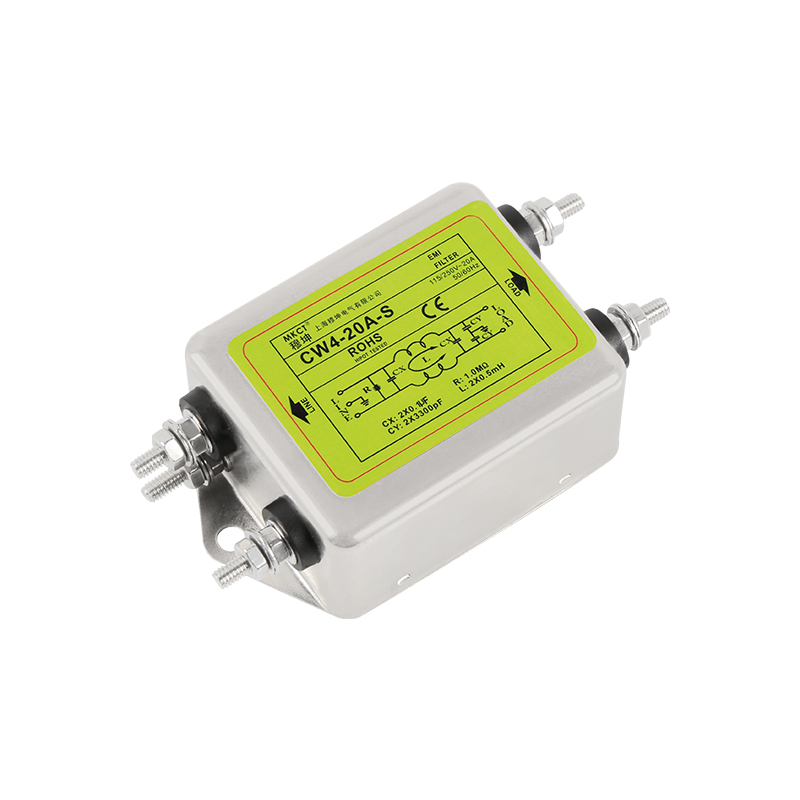

| CW4-20A-S | 20A |

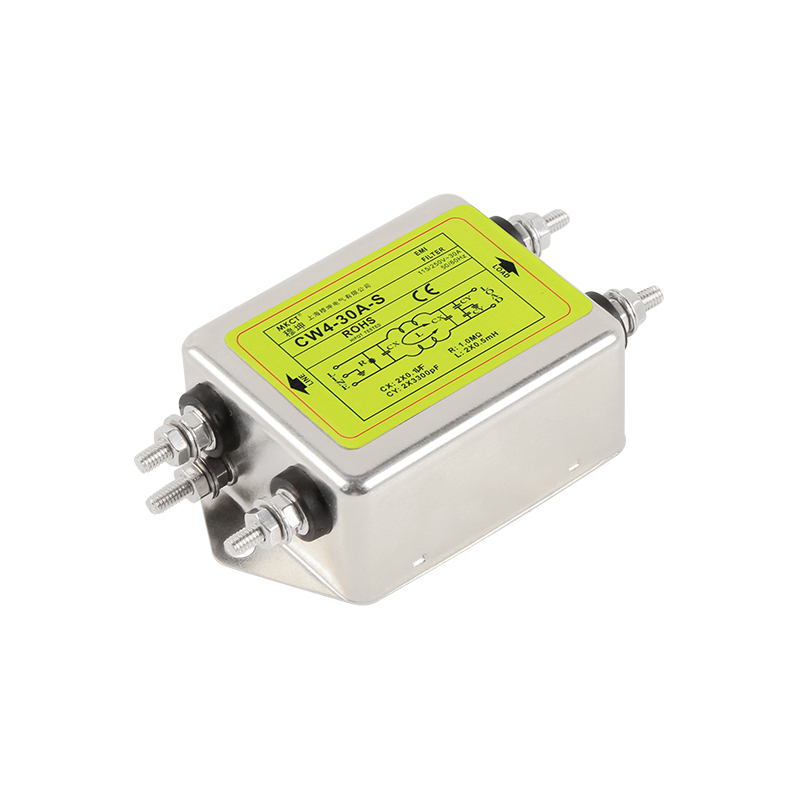

| CW4-30A-S | 30A |
| CW4L2-3A-S | bipolar atornillado | 3A |
| CW4L2-6A-S | 6A |
| CW4L2-10A-S | 10A |
| CW4L2-20A-S | 20A |
| CW4L2-30A-S | 30A |
| CW4E-3A-S | unipolar atornillado | 3A |
| CW4E-6A-S | 6A |
| CW4E-10A-S | 10A |

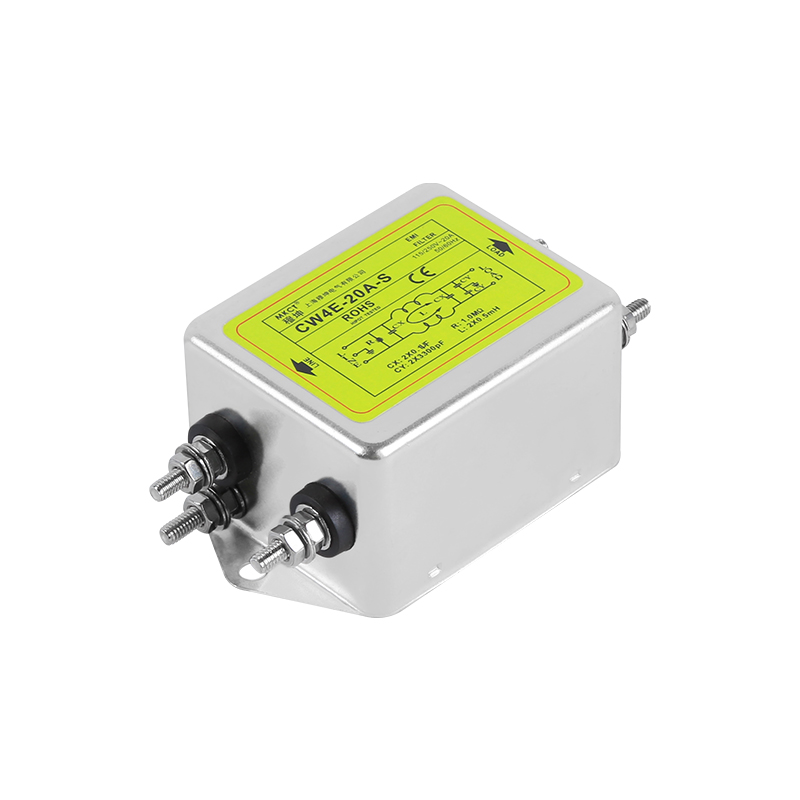

| CW4E-20A-S | 20A |

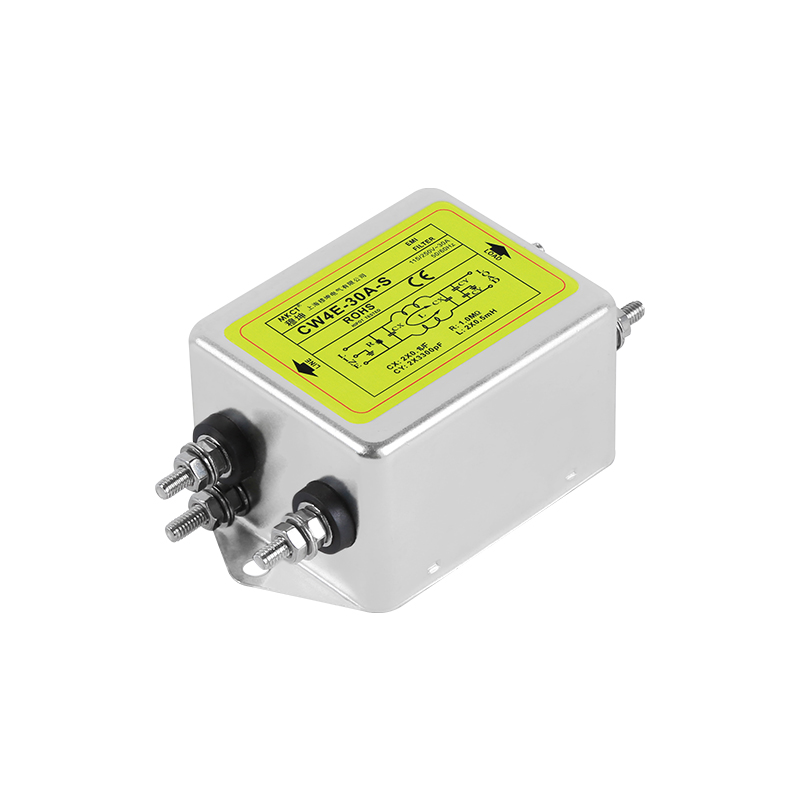

| CW4E-30A-S | 30A |

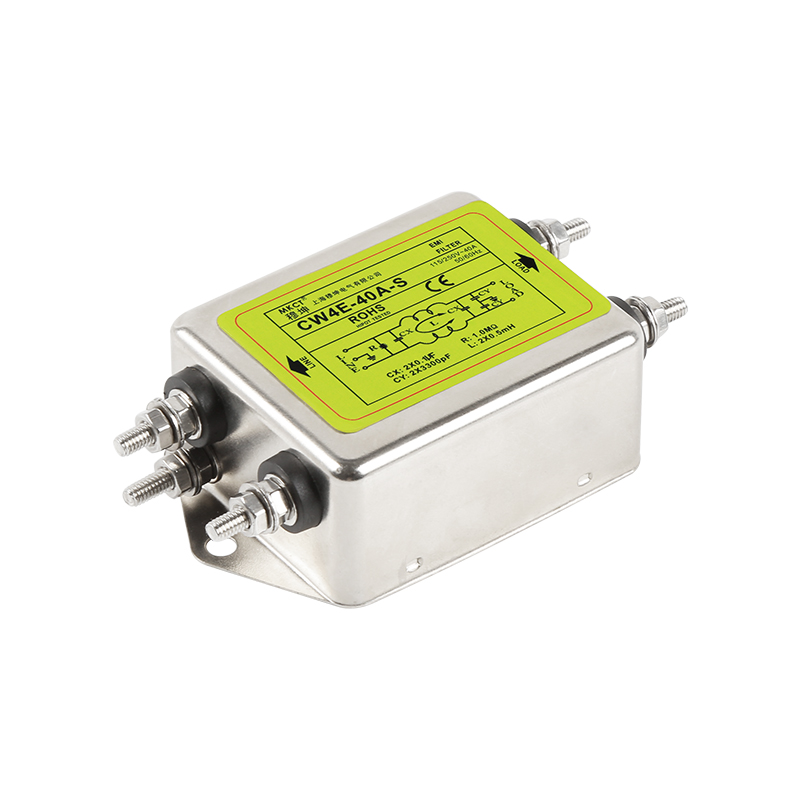

| CW4E-40A-S | 40A |
| CW4EL2-3A-S | bipolar atornillado | 3A |
| CW4EL2-6A-S | 6A |
| CW4EL2-10A-S | 10A |
| CW4EL2-20A-S | 20A |
| CW4EL2-30A-S | 30A |
Para obtener curvas de rendimiento completas, dibujos dimensionales y otros documentos técnicos, consulte la sección dedicada a la hoja de datos en la pestaña adyacente.
