Los sistemas de control industrial dependen completamente de una entrega de energía estable y continua. El dimensionamiento inadecuado de una fuente de alimentación de riel DIN provoca disparos inesperados, fallas prematuras del hardware o un comportamiento errático de la lógica de control. Los riesgos operativos siguen siendo increíblemente altos cuando la base de su poder central falla.
Los cuadristas y los integradores de sistemas se enfrentan a un acto de equilibrio constante durante el diseño. Seleccionar la unidad adecuada requiere gestionar cargas pesadas y continuas junto con demandas de entrada impredecibles. También debe tener en cuenta las severas limitaciones ambientales y la reducción del espacio del gabinete de control.
Creamos este marco definitivo centrado en la ingeniería para simplificar su próximo proyecto de instalación. Ofrece un enfoque directo y práctico para el cálculo preciso de la potencia y la especificación de voltaje adecuada. Descubrirá exactamente cómo mitigar los riesgos de tamaño en instalaciones industriales pesadas y entornos modernos de automatización de edificios.
Conclusiones clave
- Precisión del voltaje: el voltaje de salida debe coincidir perfectamente con los requisitos de carga; tenga en cuenta salidas ajustables para tramos de cables largos para compensar la caída de voltaje.
- Capacidad de potencia en vatios: Calcule la carga continua total y agregue un amortiguador mínimo de 20 a 30 % para garantizar la longevidad y manejar la reducción térmica.
- Consideraciones sobre la corriente de irrupción: las cargas inductivas y capacitivas requieren fuentes de alimentación con suficientes capacidades de carga máxima para evitar fallas en el arranque.

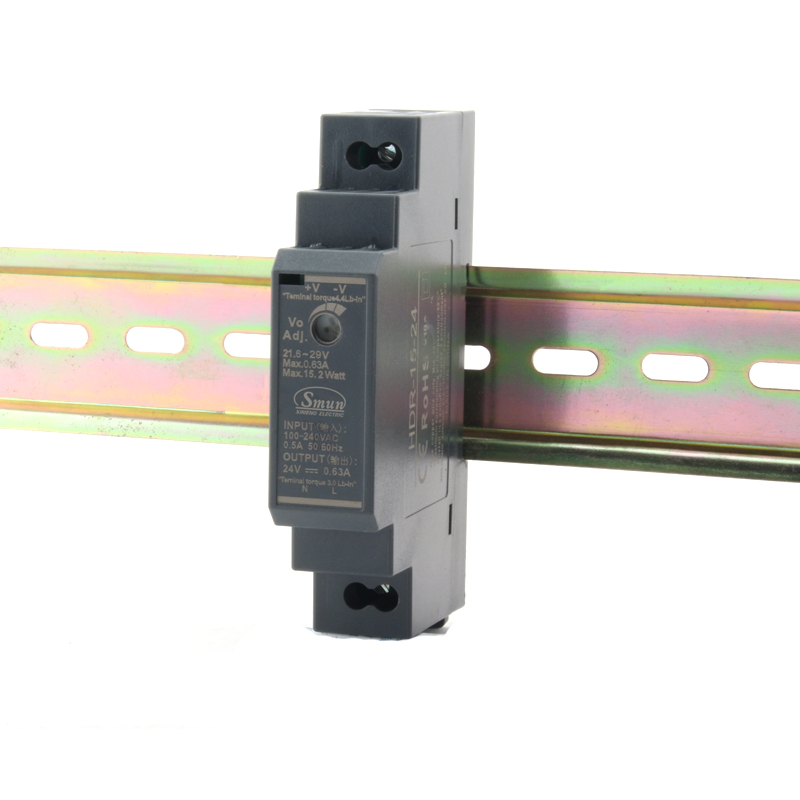

- El factor de forma importa: los gabinetes de control con espacio limitado a menudo requieren perfiles ultradelgados (como una fuente de alimentación de riel DIN HDR) sin sacrificar la confiabilidad de grado industrial.
- Reducción ambiental: las temperaturas de funcionamiento afectan directamente la potencia utilizable; Siempre consulte la curva de reducción del fabricante antes de finalizar la selección.
El impacto empresarial del dimensionamiento preciso
Comprar un margen de potencia enorme "por si acaso" desperdicia activamente el presupuesto de su proyecto. Aumenta innecesariamente la generación de calor interna del gabinete. También consume espacio premium en el riel DIN al instalar unidades de gran tamaño. Los paneles de control requieren una utilización eficiente del espacio para acomodar componentes de automatización modernos. Las fuentes de alimentación grandes y subutilizadas alteran este equilibrio y complican la gestión de cables.
El tamaño marginal crea problemas operativos igualmente graves. Las unidades marginales se calientan, lo que provoca un estrés térmico severo. Esto reduce el tiempo medio entre fallas (MTBF) de la electrónica interna. Las caídas repentinas de voltaje a menudo ocurren durante los picos de demanda del sistema. Estos hundimientos suponen un riesgo de costosos tiempos de inactividad de las máquinas y estropean lotes de fabricación sensibles.
El tamaño adecuado garantiza que su sistema cumpla con los estrictos estándares UL508 y UL61010. Mantiene el cumplimiento de seguridad crítico en todos los paneles implementados. Esta diligencia evita posibles incendios eléctricos y previene daños catastróficos al equipo. En última instancia, un suministro de energía confiable protege a los fabricantes de grandes riesgos de responsabilidad y pérdidas de producción desmedidas.
Paso 1: Definición de los requisitos de voltaje de salida
Hacer coincidir perfectamente la tensión nominal es el primer imperativo de ingeniería. Los sistemas industriales utilizan varios voltajes estándar, cada uno de los cuales sirve para clases de equipos específicos. La regla es absoluta: nunca desadaptar la tensión nominal. La sobretensión destruye instantáneamente los microcontroladores y sensores sensibles. La subtensión causa fallas lógicas y fuerza a los controladores lógicos programables (PLC) a estados de error.
Tabla: Voltajes industriales estándar y aplicaciones típicas
| Voltaje nominal | Aplicación industrial típica Dispositivos comunes | Cantidad |
| 5 VCC | Lógica a nivel de placa y microcontroladores. | Lógica de PCB personalizada, convertidores en serie |
| 12 VCC | Equipos informáticos e instrumentación específica. | Enrutadores industriales, pantallas heredadas |
| 24 V DC | Lógica de control y automatización estándar | PLC, sensores de proximidad, relés |
| 48V DC | Alimentación a través de Ethernet (PoE) y variadores de motor | Conmutadores PoE, motores paso a paso |
Los cables largos entre el gabinete de control y los dispositivos de campo inevitablemente causan caídas de voltaje. El cableado de cobre introduce resistencia eléctrica a lo largo de la distancia. Debe tener en cuenta esta caída de voltaje durante la fase de diseño. Evalúe unidades con potenciómetros de voltaje de salida ajustables. Le permiten marcar un suministro de 24 V hasta 26 V en la fuente. Esto garantiza que lleguen exactamente 24 V al sensor distante.
La tolerancia al voltaje y el ruido de ondulación exigen la misma atención. La estricta regulación de voltaje protege los equipos sensibles. Las especificaciones de baja ondulación y ruido son sumamente importantes para los sensores analógicos y los módulos de comunicación de alta velocidad. El ruido eléctrico excesivo distorsiona las lecturas de temperatura analógicas e interrumpe la comunicación del bus de campo digital.
Paso 2: Calcular la potencia y la carga actual
Establecer una carga de referencia precisa evita fallos prematuros del hardware. Debe calcular sistemáticamente la potencia base total. Utilice una fórmula sencilla: el amperaje total de todos los dispositivos conectados multiplicado por el voltaje de salida equivale al vataje de referencia. Consulte la hoja de datos de cada componente para conocer el consumo máximo de corriente continua. No confíe únicamente en las especificaciones de dibujo "típicas". Los dispositivos suelen consumir más energía bajo cargas operativas elevadas.
Gráfico: Cálculo de potencia de referencia frente a potencia intermedia
| de componentes | alimentados | Consumo máximo (amperios) | Potencia total (a 24 V) |
| CPU principal del PLC | 1 | 1,5 A | 36W |
| Matriz de sensores | 5 | 0,2 A (cada uno) | 24W |
| Válvulas solenoides | 3 | 0,5 A (cada uno) | 36W |
| Línea de base total | - | 4,0 A | 96W |
| Unidad recomendada (agregando 30 % de búfer) | 124,8 W (seleccione unidad de 150 W) |
Factorizar las corrientes de entrada y pico es el siguiente paso crucial. Debe identificar cargas de inicio pesadas dentro de su circuito de control. Los motores de CC, los solenoides, los contactores masivos y los circuitos capacitivos generan sobretensiones iniciales masivas. Busque fuentes de alimentación que especifiquen "capacidad de potencia máxima". Las unidades de alta calidad suelen manejar el 150% de la carga durante hasta 3 segundos. Confíe en esta capacidad máxima en lugar de dimensionar toda la potencia base para que coincida con el pico de inicio.
La aplicación del margen de confiabilidad estándar del 20 al 30 % protege su inversión. Las mejores prácticas de ingeniería dictan dimensionar el suministro para que funcione al 70-80% de su capacidad de forma continua. Este amortiguador reduce drásticamente la temperatura de los componentes internos. El funcionamiento más frío prolonga la vida útil del condensador electrolítico. Aumenta el MTBF general y garantiza años de servicio ininterrumpido.
Paso 3: Evaluación de restricciones ambientales y factores de forma
Las realidades de la reducción térmica dictan la disponibilidad real de energía. Las fuentes de alimentación pierden eficiencia a medida que aumenta la temperatura ambiente. Esta caída de rendimiento sigue una curva de reducción de potencia específica. Un suministro nominal de 100 W podría entregar solo 75 W a 60 °C. Calcule estrictamente la potencia requerida después de aplicar este factor de reducción. Base este cálculo en la temperatura ambiente interna máxima de su panel de control, no en la temperatura ambiente.
Las tendencias modernas en el diseño de paneles favorecen cada vez más los diseños de alta densidad. Las limitaciones de espacio en los gabinetes obligan a los ingenieros a repensar el tamaño tradicional. Necesita soluciones compactas para la automatización de edificios y unidades de consumo. La fuente de alimentación HDR para carril DIN ofrece un diseño óptimo. Su perfil ultradelgado en forma de escalón encaja sin esfuerzo en gabinetes con espacio libre poco profundo. Proporciona confiabilidad de grado industrial al mismo tiempo que ahorra valiosas pulgadas de riel.
Los métodos de refrigeración y ventilación dictan el espacio de instalación. Compare el enfriamiento por convección natural con los sistemas de aire forzado. La mayoría de las unidades de carril DIN dependen completamente de la convección natural. El calor sube a través de las rejillas de ventilación del chasis para enfriar los disipadores de calor internos. Debe dejar un espacio vertical adecuado encima y debajo de la unidad. El bloqueo de estas rutas de flujo de aire garantiza un apagado térmico prematuro.
Riesgos de implementación y errores comunes de dimensionamiento
Ignorar operaciones concurrentes es un error de diseño frecuente y peligroso. Algunos ingenieros suponen que los actuadores o válvulas nunca se activarán simultáneamente. Los sistemas suelen activar varios dispositivos durante los peores escenarios o reinicios de emergencia. La repentina demanda actual abruma instantáneamente una oferta insuficiente. Esto hace que el PLC principal caiga y reinicie toda la máquina.
Malinterpretar las capacidades de operación paralela arruina equipos costosos. No puede simplemente conectar dos fuentes de alimentación en paralelo para duplicar su potencia. Las unidades luchan entre sí si carecen de sincronización. Requieren funciones específicas de intercambio de corriente integradas directamente en la placa de circuito. Verifique siempre el soporte de operación paralela en la hoja de datos del fabricante antes de combinar salidas.
Pasar por alto las fluctuaciones del voltaje de entrada conduce a apagados aleatorios. La calidad de la energía de la red varía enormemente entre las zonas industriales. Necesita una fuente capaz de manejar amplios rangos de voltaje de entrada, generalmente de 85 a 264 VCA. Esta amplia aceptación garantiza una potencia de salida constante a pesar de graves caídas o caídas de tensión de CA. Protege su lógica descendente de la energía eléctrica inestable.
Lógica preseleccionada para su selección de fuente de alimentación de riel DIN
Para finalizar su selección de fuente de alimentación de riel DIN , siga esta lista de verificación de ingeniería secuencial. Elimina conjeturas y estandariza su proceso de adquisición.
- Determine la salida: fije el voltaje de CC fijo o ajustable exacto que requiere su componente más sensible.
- Calcule la potencia real: agregue su carga de referencia, verifique los requisitos de irrupción, incluya un búfer de confiabilidad del 30 % y aplique el ajuste de reducción de temperatura.
- Evalúe las limitaciones físicas: elija entre cajas metálicas industriales estándar o cajas delgadas de plástico basándose estrictamente en el espacio disponible en el riel DIN.
- Verifique las certificaciones: asegúrese de que todos los modelos preseleccionados tengan las aprobaciones eléctricas necesarias (UL, CE, potencia limitada de Clase 2) requeridas para su entorno de instalación específico.
Garantizará un rendimiento óptimo del sistema si sigue rigurosamente estos pasos. Saltarse cualquier fase deja a su sistema de automatización vulnerable a anomalías erráticas de energía.
Conclusión
Elegir potencia y voltaje no es simplemente un ejercicio matemático. Representa un cálculo ambiental y operativo complejo. Su especificación final debe armonizar las cargas continuas, las restricciones térmicas y los límites físicos del panel.
Priorice siempre la confiabilidad y el MTBF extendido por encima de pequeños ahorros de costos iniciales. Una base de energía sólida se amortiza al evitar una sola hora de inactividad de la máquina. Asegúrese de trazar sus temperaturas máximas y picos de arranque antes de realizar una compra.
Consulte con un especialista técnico o utilice una herramienta de cálculo de carga dedicada para verificar los requisitos exactos de su modelo. Si necesita la validación de expertos para su próxima selección de fuente de alimentación para riel DIN , comuníquese con equipos de ingeniería experimentados que comprendan las demandas industriales.
Preguntas frecuentes
P: ¿Puedo utilizar una fuente de alimentación de riel DIN de mayor potencia que la que necesita mi sistema?
R: Sí. De hecho, mejora la vida útil del dispositivo al permitir que los componentes internos funcionen a menor temperatura. Operar al 50% de su capacidad reduce significativamente el estrés térmico. Sin embargo, las unidades de mayor potencia cuestan más y consumen más espacio físico en su riel DIN.
P: ¿Qué sucede si mi voltaje de salida es ligeramente inferior al requerido?
R: Es posible que sus dispositivos conectados no se enciendan por completo. Las señales analógicas pueden distorsionarse, lo que hace que los sensores informen datos inexactos. Además, los controladores lógicos digitales pueden experimentar caídas repentinas, lo que provoca reinicios aleatorios de la máquina y pérdida de datos de producción.
P: ¿Las fuentes de alimentación HDR en carril DIN son adecuadas para uso industrial pesado?
R: Son muy confiables, pero generalmente se utilizan en automatización de edificios, sistemas de seguridad o gabinetes poco profundos. Debe verificar sus clasificaciones específicas de temperatura y vibración y compararlas con unidades con carcasa metálica de alta resistencia antes de implementarlas en entornos industriales hostiles.
P: ¿Cuánto espacio debo dejar alrededor de una fuente de alimentación de riel DIN?
R: Siempre debes consultar el manual de instalación específico del fabricante. Normalmente, las unidades requieren de 20 a 40 mm de espacio libre arriba y abajo, y de 5 a 15 mm en los lados. Esto garantiza un enfriamiento por convección natural adecuado y evita la sobrecarga térmica.
