¿Estás utilizando la fuente de alimentación adecuada para tus dispositivos? Elegir la fuente de alimentación conmutada correcta puede afectar significativamente el rendimiento y la eficiencia de su sistema.
En este artículo, exploraremos los factores clave a considerar al seleccionar una fuente de alimentación conmutada. Aprenderá cómo adaptarlo a sus necesidades específicas, desde maquinaria industrial hasta dispositivos médicos, garantizando un rendimiento óptimo.
¿Qué es una fuente de alimentación de conmutación?
Definición y principio de funcionamiento básico de las fuentes de alimentación conmutadas (SMPS)

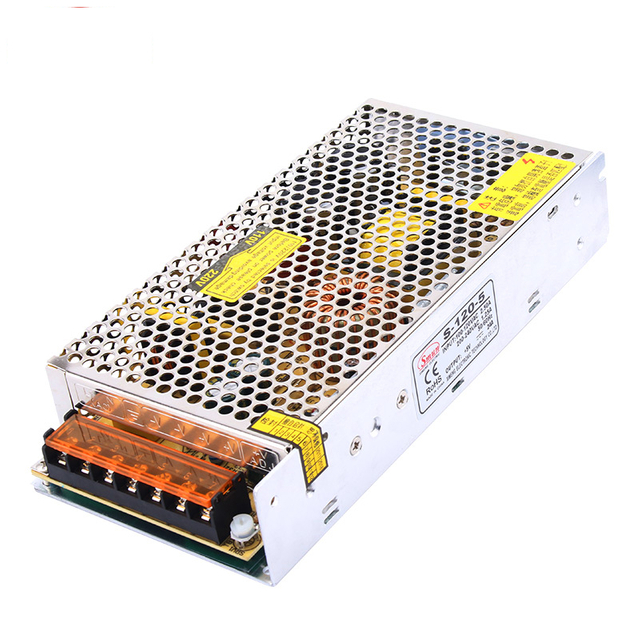

Una fuente de alimentación conmutada (SMPS) es un dispositivo electrónico que se utiliza para convertir eficientemente la energía eléctrica de una forma a otra. A diferencia de las fuentes de alimentación lineales tradicionales, que utilizan transformadores y reguladores de voltaje, SMPS utiliza conmutación de alta frecuencia para regular el voltaje y la corriente. Esto le permite ser más compacto, liviano y significativamente más eficiente que las fuentes de alimentación lineales. SMPS puede manejar entradas de CA y CC, convirtiéndolas al voltaje de salida necesario para varios dispositivos.
En un SMPS típico, un oscilador enciende y apaga rápidamente, mientras que los componentes rectificador y filtro suavizan la salida. Esta conmutación de alta frecuencia minimiza la pérdida de energía, lo que resulta en una eficiencia mucho mayor en comparación con las fuentes de alimentación lineales, que disipan el exceso de energía en forma de calor.
Componentes clave de una fuente de alimentación conmutada: rectificador, filtro, regulador de conmutación y circuito de control
Una fuente de alimentación conmutada consta de varios componentes esenciales que trabajan juntos para convertir la energía de entrada en salida regulada:
Componente | Función | Objetivo |
Rectificador | Convierte la entrada de CA en CC | Proporciona CC estable para su posterior procesamiento |
Filtrar | Suaviza las fluctuaciones u ondulaciones en la salida de CC | Garantiza un voltaje de salida estable y limpio. |
Regulador de conmutación | Enciende y apaga rápidamente la alimentación de entrada para regular el voltaje de salida | Mantiene el voltaje estable a pesar de las fluctuaciones. |
Circuito de control | Gestiona el proceso de conmutación y monitorea el voltaje y la corriente. | Garantiza un rendimiento y una estabilidad óptimos |
Estos componentes permiten que la fuente de alimentación convierta y regule la energía de manera eficiente para una amplia gama de aplicaciones, desde maquinaria industrial hasta electrónica de consumo.
En qué se diferencian las fuentes de alimentación conmutadas de las fuentes de alimentación lineales y por qué son más eficientes
Las fuentes de alimentación conmutadas funcionan de forma diferente a las fuentes de alimentación lineales, lo que genera importantes ventajas tanto en eficiencia como en diseño.
● Fuentes de alimentación lineales: utilizan un transformador para reducir el voltaje de entrada, seguido de un regulador lineal para ajustar aún más el voltaje. Este proceso genera mucho calor debido a la disipación de energía, lo que los hace voluminosos, ineficientes y requiere sistemas de refrigeración adicionales.
● Fuentes de alimentación conmutadas: Las SMPS utilizan conmutación de alta frecuencia para convertir la energía, lo que reduce la pérdida de energía y minimiza la generación de calor. Este método permite a SMPS utilizar componentes más pequeños y livianos y producir menos calor, lo que los hace mucho más eficientes, logrando a menudo eficiencias del 85 % o más.
Las ventajas de SMPS sobre las fuentes de alimentación lineales incluyen:
● Mayor eficiencia: SMPS convierte más energía de entrada en salida utilizable, minimizando la pérdida de calor y energía.
● Compacto y liviano: el uso de conmutación de alta frecuencia permite componentes más pequeños y un diseño más compacto, ideal para aplicaciones con espacio limitado.
● Mejor rendimiento: SMPS mantiene una regulación de voltaje precisa y maneja varios voltajes de entrada con un rendimiento superior.
Factores clave a considerar al elegir una fuente de alimentación conmutada
Requisitos de energía y capacidad de carga
Al seleccionar una fuente de alimentación conmutada, es fundamental calcular el consumo total de energía de su sistema. Esto se puede hacer multiplicando el voltaje requerido por la corriente de cada dispositivo. Una vez determinada la potencia total, asegúrese de que la fuente de alimentación pueda soportar la carga máxima teniendo en cuenta estos factores:
1. Agregue un margen de seguridad: agregue siempre un margen de 20 a 30 % a la potencia total para adaptarse a cargas máximas y aumentos repentinos en el consumo de energía. Esto evita la sobrecarga y garantiza que la fuente de alimentación pueda soportar demandas de energía repentinas.
2. Considere los tipos de carga: los dispositivos tienen diferentes necesidades de energía:
a. Voltaje constante: los microcontroladores y otros dispositivos de baja potencia requieren un voltaje constante.
b. Corriente constante: los LED y los cargadores de baterías requieren una regulación de corriente precisa.
Al seleccionar una fuente de alimentación con un margen de seguridad adecuado y características de regulación de corriente, se garantiza un funcionamiento fiable del sistema.
Funciones de eficiencia y ahorro de energía
La eficiencia es crucial para minimizar el desperdicio de energía y reducir los costos operativos. Busque fuentes de alimentación con las siguientes características:
● Clasificaciones de alta eficiencia: una fuente de alimentación con una clasificación de eficiencia del 85% o superior reduce la pérdida de energía y los costos operativos.
● Corrección del factor de potencia (PFC): el PFC activo mejora la eficiencia al corregir el factor de potencia, lo que es especialmente importante en aplicaciones de alta carga.
● Modo de espera: las fuentes de alimentación con modo de espera consumen una energía mínima cuando el sistema está inactivo, lo que proporciona ahorros de energía adicionales.
Estas funciones de ahorro de energía reducen los costos de electricidad y ayudan a prevenir el sobrecalentamiento, extendiendo la vida útil tanto de la fuente de alimentación como de los dispositivos conectados.
Regulación de voltaje y corriente
El voltaje y la corriente estables son esenciales para el correcto funcionamiento de dispositivos sensibles. Al elegir una fuente de alimentación conmutada, considere lo siguiente:
● Regulación de voltaje: Garantiza que el voltaje de salida permanezca constante incluso cuando el voltaje de entrada fluctúa o la carga cambia.
● Regulación de corriente: dispositivos como LED y motores necesitan una regulación de corriente precisa para evitar daños o mal funcionamiento. Una fuente de alimentación confiable mantiene la corriente estable independientemente de los cambios de carga o entrada.
● Regulación de carga y línea:
○ Regulación de carga: mantiene estable el voltaje de salida a pesar de las fluctuaciones en la carga conectada.
○ Regulación de línea: Mantiene el voltaje de salida estable incluso con voltajes de entrada variables.
Elija una fuente de alimentación conmutada con especificaciones estrictas de regulación de línea y carga, especialmente para aplicaciones que requieren alta estabilidad.
Funciones de protección y confiabilidad
La importancia de las características de protección
Las fuentes de alimentación conmutadas deben incluir características de protección sólidas para garantizar un funcionamiento seguro y confiable. Los mecanismos de protección comunes incluyen:
● Protección contra sobretensión (OVP): Previene daños limitando el voltaje de salida cuando excede un nivel preestablecido.
● Protección contra sobrecorriente (OCP): Protege contra sobrecargas limitando la corriente cuando excede los niveles seguros.
● Protección contra cortocircuitos (SCP): desconecta la fuente de alimentación durante un cortocircuito para evitar un flujo excesivo de corriente.
● Protección contra sobrecalentamiento (OTP): monitorea la temperatura y apaga el suministro de energía si excede los límites seguros, evitando el sobrecalentamiento.
Estas características de protección salvaguardan el suministro de energía y los dispositivos conectados, asegurando una vida útil más larga y un funcionamiento confiable.
Cómo los mecanismos de protección protegen los dispositivos y mejoran la confiabilidad
Los mecanismos de protección mejoran la confiabilidad general del suministro de energía al prevenir fallas eléctricas. Al incorporar OVP, OCP, SCP y OTP, la fuente de alimentación puede funcionar dentro de parámetros seguros, incluso en condiciones impredecibles. Esto lleva a:
● Seguridad del dispositivo: Protege los dispositivos sensibles de las fluctuaciones de voltaje, corriente y temperatura.
● Mayor tiempo de actividad: reduce la probabilidad de fallas, lo que garantiza que los dispositivos permanezcan operativos durante períodos más prolongados.
● Rentabilidad: Protege el sistema contra daños, reduciendo la necesidad de costosas reparaciones o reemplazos.
Estas características de protección son esenciales para mantener la funcionalidad de la fuente de alimentación y garantizar un funcionamiento confiable del dispositivo.
Gestión del ruido y el calor
Gestión del ruido en las fuentes de alimentación conmutadas
Las fuentes de alimentación conmutadas generan ruido debido a su conmutación de alta frecuencia, lo que puede afectar a los componentes electrónicos sensibles. Para aplicaciones como equipos de audio o dispositivos médicos, minimizar el ruido es esencial. Busque fuentes de alimentación con:
● Salida de ruido y ondulación baja: asegúrese de que la fuente de alimentación especifique una ondulación e interferencia electromagnética (EMI) bajas para un funcionamiento estable en entornos sensibles al ruido.
● Blindaje y filtrado: muchas fuentes de alimentación vienen con filtros EMI incorporados para reducir las emisiones de ruido, garantizando la integridad de las señales y evitando interrupciones en el rendimiento.
La elección de una fuente de alimentación de bajo ruido garantiza el buen funcionamiento de los componentes electrónicos sensibles y evita interferencias que podrían afectar negativamente el rendimiento.
Consideraciones sobre el manejo del calor
El sobrecalentamiento puede provocar una reducción de la eficiencia y fallos prematuros en las fuentes de alimentación. La gestión eficaz del calor es esencial para mantener la confiabilidad, especialmente en aplicaciones de alta carga o espacios reducidos.
● Métodos de enfriamiento: las fuentes de alimentación vienen con enfriamiento pasivo (disipadores de calor) o enfriamiento activo (ventiladores). Elija el método adecuado según la generación de calor y el entorno de la aplicación.
● Clasificaciones térmicas: asegúrese de que la fuente de alimentación pueda funcionar dentro del rango de temperatura de su entorno. Las fuentes de alimentación industriales suelen tener clasificaciones térmicas más altas para soportar condiciones adversas.
La disipación de calor eficaz evita el sobrecalentamiento y garantiza la longevidad de la fuente de alimentación y de los dispositivos que alimenta.
Factor de forma y opciones de montaje
Tamaño físico y compatibilidad con el espacio disponible
El tamaño físico de la fuente de alimentación debe ajustarse al espacio disponible en su sistema. Mida el área de instalación con cuidado para asegurarse de que la fuente de alimentación encaje sin obstruir el flujo de aire ni requerir modificaciones excesivas.
● Diseños compactos: para espacios reducidos, considere diseños ultrafinos o de marco abierto que reduzcan la necesidad de componentes voluminosos y al mismo tiempo proporcionen la potencia necesaria.
● Personalización: algunas aplicaciones pueden requerir fuentes de alimentación personalizadas. En tales casos, elegir opciones de marco abierto permite una mayor flexibilidad en la integración.
Elegir una fuente de alimentación con las dimensiones correctas garantiza una integración perfecta en su sistema.
Tipos de opciones de montaje
El método de montaje afecta la facilidad de instalación y el rendimiento del sistema. Las opciones de montaje comunes incluyen:
● Montaje en marco abierto: Ideal para configuraciones personalizadas donde la fuente de alimentación está integrada en un marco o gabinete existente.
● Montaje cerrado: Ofrece protección contra el polvo y la humedad, lo que lo hace adecuado para entornos donde la fuente de alimentación está expuesta a daños físicos.
● Montaje en riel DIN: Común en aplicaciones industriales, esta opción simplifica la instalación y el mantenimiento, especialmente en espacios reducidos.
Consideraciones ambientales: clasificación IP y tolerancia a la temperatura
Cuando utilice fuentes de alimentación en entornos industriales o exteriores, tenga en cuenta la clasificación IP y la tolerancia a la temperatura:
● Clasificación IP: cuanto mayor sea la clasificación IP, mejor será la protección contra el polvo y el agua. Para entornos exteriores o hostiles, elija una fuente de alimentación con una clasificación IP de al menos IP65 o superior.
● Tolerancia de temperatura: seleccione fuentes de alimentación con tolerancias de temperatura más altas para usar en entornos extremos. Las fuentes de alimentación industriales están diseñadas para funcionar en amplios rangos de temperatura, lo que garantiza un rendimiento fiable.
Estas consideraciones garantizan que su fuente de alimentación funcione de manera óptima en las condiciones que enfrentará, lo que mejora la confiabilidad y la longevidad del sistema.
Elección basada en la aplicación: características y funciones especiales
Adaptación de la fuente de alimentación a las necesidades específicas de su aplicación
Es esencial hacer coincidir la fuente de alimentación con los requisitos y características de energía específicos de su aplicación. Aplicaciones como tiras de LED, maquinaria industrial y dispositivos médicos tienen necesidades únicas.
● Tiras LED: Requieren una regulación de corriente constante para garantizar la estabilidad. Elija una fuente de alimentación que coincida exactamente con los requisitos actuales de los LED.
● Maquinaria industrial: para aplicaciones de servicio pesado, elija una fuente de alimentación que pueda entregar alta potencia y ofrecer una protección sólida contra las fluctuaciones del voltaje de entrada.
● Dispositivos médicos: Los dispositivos médicos exigen alta confiabilidad y bajo nivel de ruido. Seleccione una fuente de alimentación con regulación de voltaje estricta y ondulación mínima.
Selección de funciones adicionales según el caso de uso
Ciertas características pueden mejorar el rendimiento de su fuente de alimentación según la aplicación:
● Detección remota: esta característica garantiza un voltaje estable en la carga, especialmente en tramos de cable largos.
● Funciones de señalización: busque fuentes de alimentación que incluyan indicadores de estado, como señales de fallo de alimentación o de buena alimentación, especialmente en aplicaciones de misión crítica.
● Fuente de alimentación ininterrumpida (UPS): para sistemas que no pueden permitirse un tiempo de inactividad, seleccione una fuente de alimentación con funcionalidad UPS para garantizar un funcionamiento continuo durante las interrupciones de energía.
Al seleccionar la fuente de alimentación y las características adecuadas, puede garantizar un funcionamiento confiable, eficiente y seguro para su aplicación específica.
Conclusión
Al elegir una fuente de alimentación conmutada, es fundamental considerar factores como los requisitos de energía, la eficiencia y las características de protección. Investigar diferentes opciones y comprender las necesidades tanto inmediatas como a largo plazo puede ayudarle a tomar la mejor decisión. Zhejiang Ximeng Electronic Technology Co., Ltd. ofrece fuentes de alimentación de alta calidad con mecanismos de protección avanzados y funciones de ahorro de energía, lo que garantiza confiabilidad, eficiencia y seguridad para sus dispositivos.
Preguntas frecuentes
P: ¿Qué es una fuente de alimentación conmutada y cómo se utiliza en aplicaciones industriales?
R: Una fuente de alimentación conmutada (SMPS) convierte la energía eléctrica de manera eficiente y maneja entradas de CA y CC. Se usa ampliamente en industrias como la automatización y la electrónica debido a su tamaño compacto, alta eficiencia y capacidad para regular el voltaje de salida con precisión.
P: ¿Cómo elijo la fuente de alimentación conmutada adecuada para mi maquinaria?
R: Considere la potencia de salida, la capacidad de carga y la eficiencia requeridas. Asegúrese de que la fuente de alimentación conmutada pueda soportar cargas máximas e incluya las funciones de protección necesarias, como protección contra sobretensión y sobrecorriente.
P: ¿Cuáles son las implicaciones económicas del uso de una fuente de alimentación conmutada en operaciones a largo plazo?
R: Si bien el costo inicial de una fuente de alimentación conmutada puede ser mayor que el de las alternativas lineales, su alta eficiencia, sus características de ahorro de energía y sus menores necesidades de mantenimiento reducen los costos operativos durante su ciclo de vida.
P: ¿Cómo afecta la regulación de voltaje al rendimiento de una fuente de alimentación conmutada en sistemas críticos?
R: La regulación de voltaje es crucial para mantener un rendimiento estable en aplicaciones sensibles. Una fuente de alimentación conmutada con regulación de voltaje precisa garantiza que el equipo conectado funcione dentro de límites seguros, minimizando el riesgo de daños.
P: ¿Existen limitaciones o compensaciones al seleccionar una fuente de alimentación conmutada?
R: Si bien las fuentes de alimentación conmutadas ofrecen una alta eficiencia, pueden generar más ruido y requerir una mejor gestión del calor en comparación con las fuentes lineales. Es esencial considerar cuidadosamente las necesidades de ruido y refrigeración para lograr un rendimiento óptimo.
