Introducción
En el mundo moderno de la electrónica, cada dispositivo, desde el cargador de su teléfono inteligente hasta los sistemas de automatización industrial, depende de una fuente confiable de conversión de energía. En el centro de esta conversión se encuentra el adaptador de corriente conmutado , un dispositivo compacto pero altamente eficiente que transforma la energía eléctrica en el voltaje y la corriente precisos que requieren los equipos electrónicos. A diferencia de las fuentes de alimentación lineales más antiguas, los adaptadores de corriente conmutados ofrecen una eficiencia mejorada, una generación de calor reducida y factores de forma más pequeños, lo que los hace indispensables tanto en aplicaciones industriales como de consumo. Comprender cómo funcionan estos adaptadores, sus ventajas y sus diferentes clasificaciones es clave para seleccionar el adecuado para cualquier necesidad de administración de energía.
¿Qué es un adaptador de corriente conmutado?

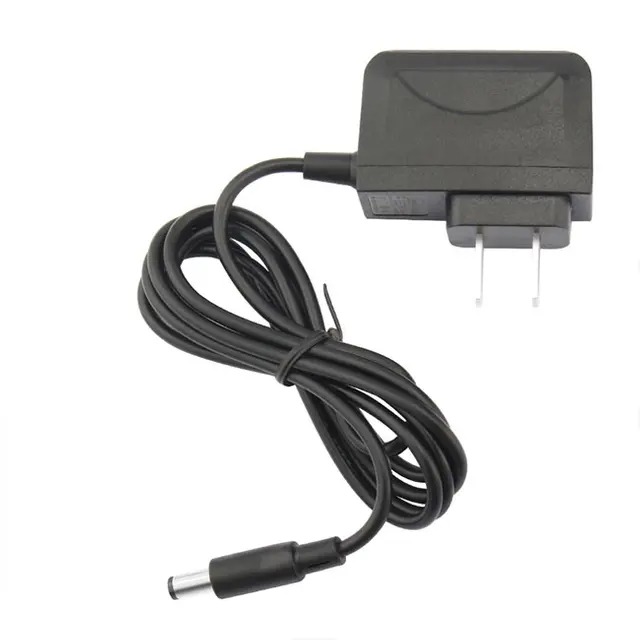

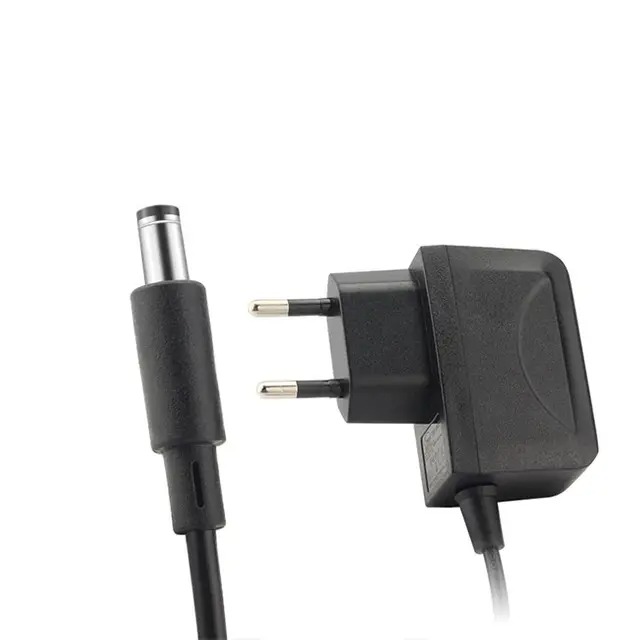

Un adaptador de corriente conmutada , a menudo llamado fuente de alimentación de modo conmutado (SMPS) , es un dispositivo electrónico que convierte la energía eléctrica de manera eficiente encendiendo y apagando rápidamente una serie de transistores. Este proceso regula y estabiliza el voltaje y la corriente de salida mientras minimiza la pérdida de energía. En lugar de utilizar un transformador voluminoso como los adaptadores lineales tradicionales, los adaptadores de corriente conmutados utilizan conmutación de alta frecuencia y componentes más pequeños para lograr una mayor eficiencia y un tamaño compacto.
En esencia, el adaptador de corriente conmutada funciona según el principio de modulación de ancho de pulso (PWM) . Al controlar la duración de los estados 'encendido' y 'apagado' del interruptor, el adaptador puede regular con precisión cuánta energía se entrega a la carga. Este método permite que el adaptador mantenga una salida constante a pesar de las fluctuaciones en el voltaje de entrada o las condiciones de carga, una característica esencial para la electrónica sensible.
Cómo funciona un adaptador de corriente conmutado
Para comprender el principio de funcionamiento de un adaptador de corriente conmutado , es útil desglosar sus etapas clave de conversión de energía. A continuación se muestra una secuencia simplificada de operaciones:
| Etapa | Función | Descripción |
| Rectificación de entrada | Convierte CA a CC | La energía CA entrante se rectifica y filtra en voltaje CC. |
| Conmutación de alta frecuencia | Regulación de potencia | Un transistor se enciende y apaga a alta frecuencia (20 a 500 kHz), controlando el flujo de energía. |
| Conversión de transformador | Escalado de voltaje | Un transformador de alta frecuencia ajusta el voltaje a los niveles de salida deseados. |
| Rectificación y Filtrado | Produce una salida de CC limpia | La señal se rectifica nuevamente y se filtra para producir una salida de CC estable. |
| Control de retroalimentación | Mantiene la regulación | Un circuito de retroalimentación monitorea la salida y ajusta el ciclo de trabajo de conmutación para garantizar un rendimiento constante. |
El circuito de retroalimentación es la parte más crítica del diseño: garantiza que el voltaje de salida permanezca constante incluso cuando el voltaje de entrada o las condiciones de carga varían. Esto es lo que confiere a los adaptadores de corriente conmutados su excelente estabilidad y adaptabilidad.
Tipos de adaptadores de corriente conmutados
Los adaptadores de corriente conmutados vienen en varios diseños, cada uno de ellos adecuado para aplicaciones específicas. Su clasificación depende de la potencia nominal, la topología de conversión y la funcionalidad. A continuación se detallan los principales tipos:
| Tipo | Descripción | Aplicaciones comunes |
| Adaptador de conmutación CA-CC | Convierte corriente alterna (CA) en corriente continua (CC). | Cargadores de portátiles, enrutadores, controladores LED. |
| Convertidor CC-CC | Convierte un voltaje CC en otro. | Dispositivos que funcionan con baterías, electrónica automotriz. |
| Adaptador aislado | Utiliza un transformador para aislar la entrada y la salida. | Equipos médicos, dispositivos de comunicación. |
| Adaptador no aislado | Sin aislamiento galvánico; más compacto. | Sistemas empotrados, circuitos de baja tensión. |
| Adaptador programable | El voltaje/corriente de salida se puede ajustar mediante control de software o hardware. | Automatización industrial, instrumentos de laboratorio. |
Cada tipo está diseñado para brindar eficiencia y seguridad dentro de su dominio operativo. Por ejemplo, los adaptadores de corriente conmutados AC-DC son omnipresentes en la electrónica de consumo, mientras que los adaptadores aislados son vitales para prevenir descargas eléctricas en entornos sensibles o de alto riesgo.
Componentes clave y sus funciones
Cada adaptador de corriente conmutado consta de componentes electrónicos críticos que trabajan juntos en armonía. Comprender sus funciones proporciona información sobre el rendimiento general del adaptador.
Diodos rectificadores: convierten corriente CA en CC durante la etapa de entrada inicial.
Condensadores de filtro: Suavicen las ondulaciones de voltaje para una salida de CC estable.
Transistores de conmutación (MOSFET): actúan como interruptores de alta velocidad para controlar el flujo de energía.
Transformadores: aumentan o reducen el voltaje y proporcionan aislamiento.
Optoacopladores: garantizan una comunicación de retroalimentación segura entre circuitos de alto y bajo voltaje.
Controlador PWM IC: Genera señales de conmutación y gestiona el bucle de regulación de potencia.
Inductores y condensadores de salida: filtre el ruido de alta frecuencia para ofrecer una salida de CC limpia.
Cada componente está optimizado para lograr eficiencia, resistencia al calor y cumplimiento de seguridad. La complejidad del diseño de estos adaptadores refleja el equilibrio entre rendimiento, costo y confiabilidad.
Ventajas de cambiar los adaptadores de corriente sobre las fuentes de alimentación lineales
El predominio de los adaptadores de corriente conmutados en la industria electrónica moderna se debe a varias ventajas clave sobre las fuentes de alimentación lineales:
| Característica | Adaptador de corriente conmutada | Fuente de alimentación lineal |
| Eficiencia | Normalmente entre 80% y 95% | Alrededor del 50-60% |
| Tamaño y peso | Compacto y liviano | Voluminoso debido a los grandes transformadores |
| Generación de calor | Mínimo | Importante producción de calor |
| Rango de voltaje de entrada | Amplio (100–240 VCA) | Angosto |
| Rentabilidad | Más económico para alta potencia. | Más barato para muy baja potencia. |
| Rendimiento de ruido | Requiere filtrado | Ruido naturalmente bajo |
Estas ventajas hacen que los adaptadores de corriente conmutados sean ideales para diseños, dispositivos portátiles y sistemas energéticamente eficientes donde el espacio es limitado. Sin embargo, los adaptadores lineales todavía se utilizan en escenarios que requieren un ruido ultrabajo, como la amplificación de audio o las pruebas de laboratorio.
Aplicaciones comunes de los adaptadores de corriente conmutados
La versatilidad de los adaptadores de corriente conmutados les permite alimentar casi todos los dispositivos electrónicos modernos. Sus aplicaciones van desde pequeños dispositivos de consumo hasta sistemas industriales de alta resistencia. Algunos de los usos más comunes incluyen:
Electrónica de consumo: teléfonos inteligentes, portátiles, tabletas y dispositivos domésticos inteligentes.
Equipos de red: enrutadores, módems y sistemas PoE.
Sistemas de iluminación LED: controladores energéticamente eficientes para iluminación residencial y comercial.
Automatización Industrial: Sistemas de control y controladores lógicos programables (PLC).
Equipo médico: Dispositivos de diagnóstico que requieren energía aislada y precisa.
Sistemas de Automoción: Convertidores DC-DC para vehículos eléctricos y sistemas de infoentretenimiento.
Al adaptar el voltaje, la corriente y el factor de forma, los fabricantes pueden diseñar adaptadores que se adapten perfectamente a los requisitos únicos de cada aplicación.
Consideraciones sobre eficiencia energética y factor de potencia
Los adaptadores de corriente conmutados modernos están diseñados no solo para ofrecer rendimiento sino también para la sostenibilidad ambiental. Los estándares de eficiencia como Energy Star , DOE Nivel VI y la Directiva ErP exigen límites estrictos en el consumo de energía y las pérdidas de conversión.
Para lograr estos puntos de referencia, los adaptadores integran:
Circuitos de corrección del factor de potencia (PFC) que mejoran la alineación de la forma de onda de la corriente con el voltaje.
Rectificación síncrona para reducir las pérdidas de conducción.
Diseños de bajo consumo de energía en espera que consumen menos de 0,1 W en modo inactivo.
Los adaptadores de alta eficiencia no solo conservan energía sino que también reducen el calor, lo que extiende la vida útil del producto y reduce los costos operativos. Esto es particularmente crucial en implementaciones a gran escala como centros de datos y sistemas domésticos inteligentes.
Requisitos de seguridad, estándares y certificación
La seguridad es un aspecto no negociable de cualquier adaptador de corriente conmutado . Dado que estos dispositivos manejan altos voltajes y corrientes, deben cumplir rigurosos estándares internacionales. Las certificaciones más comunes incluyen:
UL (Underwriters Laboratories) : garantiza el cumplimiento de las normas de seguridad norteamericanas.
CE (Conformité Européenne) : obligatorio para la venta en el Espacio Económico Europeo.
FCC (Comisión Federal de Comunicaciones) : limita las interferencias electromagnéticas.
RoHS (Restricción de sustancias peligrosas) : restringe el uso de materiales nocivos como plomo o mercurio.
IEC 62368-1 : norma de seguridad para equipos de audio/vídeo, TI y comunicación.
Los adaptadores que llevan estas marcas se han sometido a pruebas exhaustivas para garantizar la integridad del aislamiento, la gestión térmica y la confiabilidad eléctrica.
Elegir el adaptador de corriente conmutado adecuado
Seleccionar el correcto adaptador de corriente conmutado requiere una cuidadosa consideración de múltiples factores:
Rango de voltaje de entrada: Coincide con los estándares de energía regionales (p. ej., 100–240 VCA para uso universal).
Voltaje y corriente de salida: asegúrese de que el adaptador cumpla o supere ligeramente la clasificación del dispositivo.
Tipo de conector y polaridad: confirme la compatibilidad con el dispositivo de destino.
Clasificación de eficiencia: elija modelos con certificación Energy Star o Nivel VI para un mejor rendimiento.
Condiciones ambientales: considere la temperatura, la humedad y la protección de ingreso (clasificación IP).
Certificaciones de seguridad: compruebe siempre el cumplimiento de las normas regionales o específicas de la industria.
La selección adecuada garantiza confiabilidad, seguridad y ahorro de energía a largo plazo, al tiempo que evita el mal funcionamiento o daños del dispositivo.
Conclusión
El adaptador de corriente conmutada representa un avance fundamental en la electrónica moderna, ya que combina un diseño compacto, alta eficiencia y compatibilidad universal. Desde dispositivos personales hasta sistemas industriales, estos adaptadores permiten una conversión de energía estable y eficiente en una amplia gama de aplicaciones. Comprender su funcionamiento, ventajas y criterios de selección permite a los ingenieros, consumidores y empresas tomar decisiones más inteligentes en un mundo cada vez más consciente de la energía.
Preguntas frecuentes
1. ¿Cuál es el propósito principal de un adaptador de corriente conmutado?
Convierte la entrada eléctrica de CA o CC en una salida de CC regulada y estable con alta eficiencia, adecuada para alimentar dispositivos electrónicos.
2. ¿Por qué los adaptadores de corriente conmutables son más eficientes que los lineales?
Porque utilizan transistores de conmutación de alta frecuencia para minimizar la pérdida de energía, lo que da como resultado una mayor eficiencia de conversión y menos calor.
3. ¿Es seguro usar adaptadores de corriente conmutados?
Sí, cuando cumplen con certificaciones como UL, CE y FCC. Estos garantizan que el adaptador sea seguro contra sobretensiones, sobrecalentamiento y cortocircuitos.
4. ¿Puedo usar un adaptador de corriente conmutado de mayor potencia en mi dispositivo?
Sí, siempre que el voltaje de salida coincida y la polaridad sea correcta. El dispositivo consumirá sólo la energía que necesita.
5. ¿Cuál es la vida útil de un adaptador de corriente conmutado?
Normalmente entre 3 y 7 años , según las condiciones de uso, los niveles de carga y la calidad de los componentes.
