Aceptar un nuevo lote de componentes eléctricos o aprobar un prototipo es una decisión de alto riesgo. Un convertidor elevador de mala calidad puede provocar inestabilidad del sistema, fallas de cumplimiento o daños catastróficos al hardware. Las hojas de datos a menudo representan condiciones de laboratorio ideales y controladas. La aplicación práctica introduce estrés térmico, cargas transitorias y parámetros de entrada variables. Estos factores exponen rápidamente fallas de diseño ocultas en el campo. Diseñamos esta guía para proporcionar a los compradores técnicos y a los ingenieros de hardware un marco de inspección objetivo y basado en evidencia. Aprenderá exactamente cómo evaluar un módulo de mejora antes de la aceptación final. Cubrimos en detalle las pruebas de carga esenciales, los perfiles térmicos y las comprobaciones de cumplimiento específicas de la aplicación. Nuestro objetivo es cerrar la brecha entre las promesas teóricas y la confiabilidad de campo. Al final, sabrá exactamente qué métricas de rendimiento separan un componente sólido de un pasivo riesgoso. Luego podrá aprobar con confianza prototipos para su implementación masiva.
Conclusiones clave
Verifique que del mundo real las especificaciones del convertidor de CC de refuerzo se alineen con las afirmaciones de la hoja de datos, específicamente con respecto a la ondulación, el ruido y la eficiencia bajo carga máxima.
Exija pruebas estrictas de respuesta térmica y transitoria para garantizar que los mecanismos de protección integrados (OVP, OCP) funcionen sin degradación de los componentes.
Examinar las restricciones de casos de uso específicos (por ejemplo, un convertidor de CC de 12 V a 19 V CC para aplicaciones automotrices o de TI) para comprobar el cumplimiento medioambiental y de EMI.
Evalúe el proveedor de convertidores de CC de Boost en función de su transparencia de pruebas, historial de RMA y capacidad de soporte de ingeniería posventa.
1. Verifique las especificaciones del convertidor de CC Core Boost bajo carga
Los ingenieros a menudo se enfrentan a una cruda realidad durante la evaluación de prototipos. Las promesas de las hojas de datos teóricas rara vez coinciden con el rendimiento eléctrico práctico. El primer paso requiere validar las métricas de referencia bajo estrés máximo. Debe llevar el hardware a sus límites operativos.
Estabilidad del voltaje de entrada y salida
Pruebe el convertidor en todo el rango de voltaje de entrada indicado. Muchas unidades funcionan bien a voltaje nominal pero tienen problemas en los extremos. Aplicar una carga 100% continua. Baje el voltaje de entrada a su umbral mínimo absoluto. Asegúrese de que el voltaje de salida permanezca bloqueado dentro de la banda de tolerancia aceptable. Una caída repentina en el voltaje de salida indica una regulación de retroalimentación deficiente. También puede indicar que un inductor de tamaño insuficiente se satura antes de tiempo.
Evaluación de ondulación y ruido
No acepte lecturas de multímetro digital estándar para verificación de salida. Los multímetros promedian los transitorios de alta frecuencia. Requiere formas de onda del osciloscopio a plena carga para inspeccionar el ruido de alta frecuencia y la ondulación de conmutación. Una ondulación excesiva degrada gravemente los componentes lógicos posteriores. Introduce fluctuación en las líneas de comunicación e interrumpe los sensores analógicos.
Error común: Evite el uso de cables de tierra de sonda estándar (el 'pigtail'). Los cables de tierra largos actúan como antenas. Captan interferencias electromagnéticas ambientales (EMI). En su lugar, utilice la técnica de medición de 'punta y barril'. Mantenga el circuito de tierra lo más corto físicamente posible. Limite el ancho de banda del osciloscopio a 20 MHz para mediciones de ondulación estándar.
Curvas de eficiencia y controles escépticos
La eficiencia dicta la disipación térmica. Trace las curvas de eficiencia a capacidades de carga del 20%, 50% y 100%. Los fabricantes suelen destacar la eficiencia máxima, que normalmente se produce alrededor del 50% de la carga. Debes evaluar los extremos. Busque fuertes caídas de eficiencia en cargas máximas. Una caída pronunciada indica una conmutación MOSFET ineficiente o pérdidas graves en el núcleo del inductor. Confiamos en estrictas especificaciones del convertidor de CC de refuerzo para garantizar la confiabilidad a largo plazo bajo estrés térmico.
Caídas de eficiencia típicas frente al rendimiento esperado
Condición de carga
Comportamiento de eficiencia esperado
Señales de advertencia de un mal diseño
20% de carga (carga ligera)
Pérdidas de conmutación ligeramente inferiores a las máximas y manejables.
Caída extrema de la eficiencia, lo que indica que no se pudo ingresar al modo de salto de pulso.
50% de carga (nominal)
Máxima eficiencia, que a menudo coincide con las afirmaciones de las hojas de datos.
Alta generación térmica, no cumpliendo con la eficiencia comercializada.
100% de carga (pico)
Caída moderada por pérdidas de conducción (I²R).
Caída pronunciada similar a un acantilado, que indica saturación del inductor o limitación térmica severa.
2. Realizar rigurosas pruebas de respuesta térmica y transitoria
La prevención de fallas en el campo, a menudo conocida coloquialmente como dejar salir el "humo mágico", requiere una validación térmica agresiva. Un componente de potencia debe soportar cambios dinámicos de carga sin desestabilizar el sistema anfitrión. La resiliencia operativa a largo plazo depende en gran medida de la gestión física del calor.
Ejecución de la prueba de carga escalonada
Configure una carga electrónica: conecte la salida a un banco de carga de CC programable.
Programe los pasos transitorios: fluctúe la demanda actual rápidamente del 10% al 90% y viceversa.
Mida la recuperación: controle el voltaje de salida en un osciloscopio.
Analice la forma de onda: inspeccione el tiempo total de recuperación y mida el exceso o defecto del voltaje máximo.
La lenta recuperación indica una mala compensación del circuito de retroalimentación. Si el voltaje baja demasiado, los microprocesadores sensibles se reiniciarán. Si aumenta demasiado, corre el riesgo de dañar los condensadores aguas abajo.
Perfilado térmico con FLIR
Haga funcionar el convertidor CC CC a carga continua máxima durante un período prolongado. Una prueba estándar requiere de 24 a 48 horas. Coloque la unidad dentro de un recinto sin ventilación para simular condiciones del mundo real. Utilice una cámara térmica FLIR para identificar puntos calientes en la PCB. Concentre su inspección en el diodo de conmutación, el inductor de potencia principal y los condensadores de salida. El calor localizado sostenido degrada rápidamente el electrolito del condensador. Si no tiene una cámara térmica, conecte los termopares directamente a los componentes usando epoxi térmico.
Validación de curva de reducción de potencia
Verifique que los límites de los componentes coincidan con la curva de reducción térmica publicada por el fabricante. A medida que aumenta la temperatura ambiente, la potencia máxima de salida segura disminuye. Empuje la temperatura ambiente dentro de su cámara de prueba hasta el límite máximo especificado. Si el sistema se apaga prematuramente o se quema, el diseño de gestión térmica interna es inadecuado.
3. Matices específicos de la aplicación: el escenario de 12 V a 19 V
Las topologías estándar a menudo fallan cuando se someten a las estrictas demandas de las aplicaciones perimetrales. Industrias como la automoción, las telecomunicaciones y la informática industrial requieren tolerancias operativas especializadas. Contextualizar su entorno de prueba es crucial.
El requisito de referencia

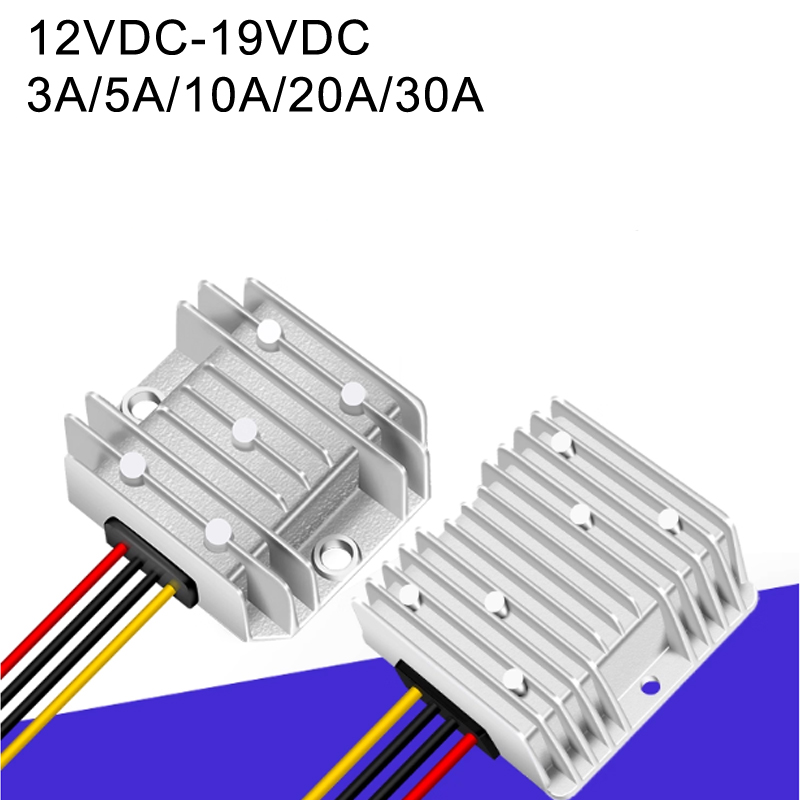

Adaptar los rieles de batería estándar de 12 V a equipos industriales o de TI de 19 V es un desafío común. El impulso del convertidor CC de 12 V y 19 V sirve como un excelente punto de referencia para esta categoría. Las baterías no proporcionan energía limpia y constante. Fluctúan enormemente según el estado de carga y las cargas del sistema paralelo. El convertidor debe aislar el delicado equipo de 19 V de estas caóticas condiciones de entrada.
Resiliencia de arranque en frío y volcado de carga
Si tiene intención de implementar la unidad en entornos automotrices o de maquinaria pesada, debe realizar pruebas para detectar transitorios eléctricos específicos.
Arranque en frío: cuando un motor arranca, el voltaje de la batería puede caer drásticamente (a menudo hasta 6 V o menos). Inspeccione cómo el convertidor maneja esta caída repentina de voltaje de entrada. No debe dejar caer la salida de 19V.
Volcados de carga: si la batería se desconecta mientras el alternador se está cargando, un pico de voltaje masivo inunda el riel eléctrico. El convertidor debe bloquear esta sobretensión para proteger la carga útil descendente.
Pruebas de cumplimiento de EMI y EMC
Las topologías incrementales son inherentemente ruidosas. Dependen de la conmutación de alta frecuencia para generar voltaje. Inspeccione el diseño de la PCB para ver si tiene un blindaje adecuado y bucles de corriente ajustados. Solicite informes de certificación CISPR 25 (automotriz) o EN 55032 (industrial) de terceros. Esta documentación garantiza que el convertidor no interferirá con los dispositivos electrónicos sensibles adyacentes o las comunicaciones por radio.
4. Evaluar la protección integrada y la recuperación de fallas
Los fallos de hardware son inevitables en las implementaciones de campo. Evaluar cómo se comporta el hardware cuando algo sale mal separa los componentes de nivel profesional de las alternativas económicas. Debe abusar intencionalmente de la unidad para verificar sus mecanismos de seguridad.
Protección contra sobretensión y sobrecorriente
Forzar intencionalmente condiciones de falla. Cortocircuite los terminales de salida mientras el convertidor elevador de CC está funcionando a máxima potencia. El dispositivo debería cerrarse de forma segura o entrar en modo 'hipo'. En el modo de hipo, el controlador deja de cambiar brevemente, espera un breve período y luego intenta un reinicio suave. Esto evita una acumulación masiva de calor durante un cortocircuito prolongado. Nunca debería fallar catastróficamente ni incendiarse.
Mecánica de apagado térmico
Verifique la funcionalidad de apagado térmico (TSD). Bloquee todo el flujo de aire y aísle el módulo. Condúzcalo a carga máxima hasta que la temperatura interna active el circuito de protección. El sistema debe apagarse de manera confiable a la temperatura crítica especificada. Además, debería recuperarse automáticamente sólo cuando se restablezcan las temperaturas de funcionamiento seguras. Los reinicios manuales son inaceptables para implementaciones industriales remotas.
Salvaguardias de polaridad inversa
El cableado incorrecto durante la instalación sigue siendo una realidad común en las implementaciones de campo. Los técnicos cometen errores. Inspeccione la etapa de entrada en busca de protecciones contra polaridad inversa. Un diseño robusto incorporará un diodo en serie o un MOSFET de canal P para bloquear el voltaje negativo al instante. Verifique esto cableando intencionalmente la entrada hacia atrás. La unidad simplemente debería negarse a encenderse y no sufrir ningún daño interno.
5. Cómo evaluar a su proveedor de convertidores Boost DC
Un prototipo impecable no significa nada si el fabricante no puede mantener la calidad a escala. La lógica de preselección requiere investigar la seguridad de la cadena de suministro y verificar la confiabilidad de los proveedores. Estás comprando una relación, no sólo una placa de circuito.
Trazabilidad y abastecimiento de componentes
Un proveedor confiable de convertidores de CC boost debe brindar transparencia con respecto a sus componentes críticos. Pregunte de dónde obtienen sus circuitos integrados de control, MOSFET de potencia y condensadores electrolíticos. La trazabilidad evita que piezas falsificadas entren en su cadena de suministro. Los condensadores falsificados representan la principal causa de fallas prematuras en el campo.
Prueba de transparencia de datos
¿Proporcionan informes completos de pruebas de lotes o simplemente hojas de especificaciones genéricas? Exija datos de prueba reales para el lote específico que está comprando. Busque datos de control estadístico de procesos (SPC), como métricas de Cp y Cpk. Estas cifras demuestran que el fabricante tiene un estricto control sobre sus tolerancias de producción.
Escalabilidad de fabricación y políticas de RMA
Evaluar su capacidad para escalar desde cantidades de prototipos hasta producción de gran volumen. Deben mantener los estrictos procesos de control de calidad validados durante su fase de inspección. Además, asegúrese de que el proveedor tenga un proceso sólido dirigido por ingenieros para diagnosticar fallas en el campo. Solicite ver un informe de muestra de 8D (Ocho disciplinas). Un proveedor que investigue rigurosamente las causas fundamentales le ahorrará enormes recursos de ingeniería después del lanzamiento.
Conclusión
Aceptar un convertidor de CC elevador requiere mirar más allá de las especificaciones superficiales. Al probar rigurosamente los límites térmicos, las respuestas transitorias y las protecciones integradas, usted protege la arquitectura más amplia de su sistema. Nunca confíes en una hoja de datos sin una verificación independiente. Fuerce condiciones de falla, mida el ruido con precisión con un osciloscopio y examine la integridad de la cadena de suministro de su proveedor. Recopile los datos de su inspección cuidadosamente. Compárelo con los requisitos no negociables de la aplicación y exija documentación transparente a su proveedor. ¿Busca una solución de energía aprobada y de alta confiabilidad? Póngase en contacto con nuestro equipo de ingeniería para revisar sus requisitos específicos, solicitar datos de prueba de muestra o conseguir un prototipo para su propia evaluación rigurosa.
Preguntas frecuentes
P: ¿Cuál es la causa más común de falla en un convertidor elevador de CC durante la prueba?
R: Las fallas con frecuencia son causadas por descontrol térmico debido a un disipador de calor de tamaño insuficiente o falla del capacitor resultante de picos de voltaje sostenidos y no mitigados durante cambios rápidos de carga. Una mala disposición de la PCB, que provoca una inductancia parásita grave, también puede destruir los MOSFET de conmutación bajo cargas pesadas.
P: ¿Cómo mido con precisión la ondulación de salida de un convertidor CC-CC?
R: Utilice un osciloscopio con el cable de tierra de la sonda lo más corto posible. A menudo, los ingenieros utilizan un método de "punta y barril" directamente a través del condensador de salida. Esto evita que el bucle de la sonda actúe como una antena y capte la EMI ambiental, lo que infla artificialmente las lecturas de ondulación.
P: ¿Por qué la eficiencia de mi convertidor elevador es menor de lo que indica la hoja de datos?
R: Las hojas de datos a menudo destacan la máxima eficiencia con una carga ideal y un voltaje de entrada óptimo. La eficiencia en el mundo real cae significativamente debido a temperaturas de funcionamiento más altas, voltajes de entrada subóptimos y condiciones de carga variables que no se representan en los materiales de marketing. Las pérdidas en el núcleo del inductor también aumentan drásticamente a temperaturas más altas.
P: ¿Debo exigir pruebas de cumplimiento personalizadas a mi proveedor?
R: Si su aplicación se encuentra bajo entornos regulatorios estrictos (por ejemplo, estándares ISO automotrices, telecomunicaciones o dispositivos médicos), debe solicitar a su proveedor que proporcione documentación de prueba de cumplimiento relevante. Solicite una validación personalizada antes de la aceptación para garantizar que su lote específico cumpla con sus estándares ambientales exactos.
