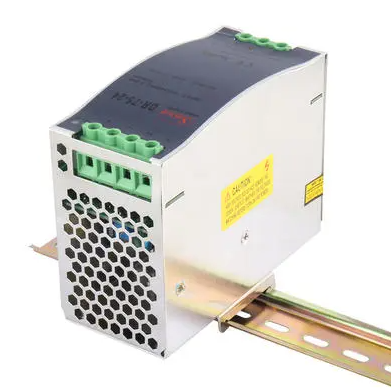

Fuente de alimentación conmutadaEl voltaje de salida tiene tres formas de funcionamiento: modo de voltaje de salida directo, modo de voltaje de salida promedio y modo de voltaje de salida de amplitud.El primero se utiliza principalmente en la fuente de alimentación del inversor CC / CA o en la conversión de voltaje CC / CC;los dos últimos se utilizan principalmente en la conmutación de la fuente de alimentación del regulador de voltaje.A continuación presentaremos dos tipos de transformación de voltaje de salida de la fuente de alimentación conmutada.
Aquí está el contenido:
Conversión DC / DC
Conversión AC / DC
Conversión DC / DC
La conversión CC / CC en la fuente de alimentación conmutada es transformar el voltaje CC fijo en un voltaje CC variable, también conocido como interruptor CC.Hay dos modos de trabajo de chopper, uno es el modo de modulación de ancho de pulso Ts sin cambios, cambiar TON (general), el otro es el modo de modulación de frecuencia, ton sin cambios, cambiar Ts (fácil de producir interferencia).Sus circuitos se pueden dividir en las siguientes categorías:
Circuito reductor - interruptor reductor, su voltaje promedio de salida U0 es menor que el voltaje de entrada Ui, la polaridad es la misma.
Circuito de refuerzo: interruptor de refuerzo, el voltaje promedio de salida U0 es mayor que el voltaje de entrada Ui, la polaridad es la misma.
Circuito Cuk - Chopper reductor o elevador, cuyo voltaje promedio de salida U0 es mayor o menor que el voltaje de entrada Ui, con polaridad opuesta y transmisión capacitiva.
Conversión AC / DC
La conversión CA / CC en la fuente de alimentación conmutada puede transformar CA en CC, y el flujo de energía puede ser bidireccional.El flujo de energía desde la fuente a la carga se llama \\"rectificación \\", y el flujo de energía desde la carga de regreso a la fuente se llama \\"inversor activo \\".La entrada AC del convertidor AC / DC es 50 / 60Hz, y debido a que debe rectificarse y filtrarse, es necesario un condensador de filtro relativamente grande.Al mismo tiempo, debido a las limitaciones de los estándares de seguridad y las instrucciones de EMC, EL lado de entrada de CA debe agregar filtros EMC y usar componentes que cumplan con los estándares de seguridad, limitando así la miniaturización del volumen de la fuente de alimentación de CA / CC.Además, debido a la acción del interruptor interno de alta frecuencia, alto voltaje y alta corriente, hace que sea más difícil resolver los problemas de EMC.Esto también planteó un alto requisito para el diseño del circuito de instalación interno de alta densidad.Por la misma razón, el interruptor de alto voltaje y alta corriente aumenta la pérdida de trabajo de la fuente de alimentación y limita el proceso de modularización del convertidor AC / DC.Por lo tanto, se debe adoptar el método de diseño de optimización del sistema de suministro de energía para que su eficiencia de trabajo alcance un cierto grado de satisfacción.
Los convertidores AC / DC se pueden clasificar según el cableado del circuito, circuito de media onda, circuito de onda completa.El número de fases de la fuente de alimentación se puede dividir en monofásico, trifásico, multifásico.Según el circuito, el cuadrante de trabajo se puede dividir en un cuadrante, dos cuadrantes, tres cuadrantes, cuatro cuadrantes.
La conversión DC / DC y la conversión AC / DC es una herramienta esencial en la conmutación de la fuente de alimentación.Y es responsabilidad de cada fabricante producir fuentes de alimentación conmutadas que cumplan con los estándares para garantizar la seguridad de la electricidad y el desarrollo saludable del mercado.Zhejiang Ximeng Electronic Technology Co., Ltd. ha realizado varias pruebas en los cables blandos para la conexión antes de salir de fábrica, y la tasa de aprobación de la calidad está garantizada.Si está en el negocio de las fuentes de alimentación conmutadas, puede considerar nuestros productos rentables.
