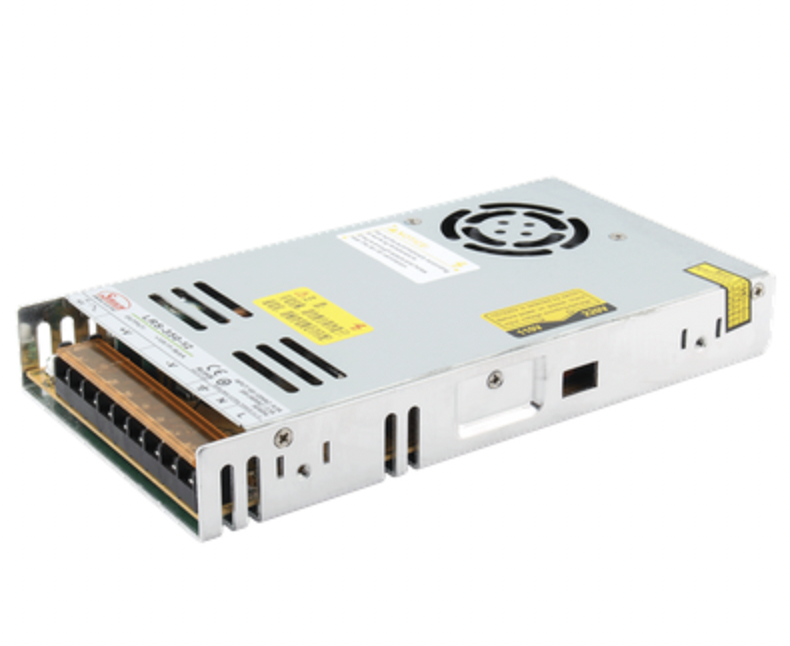

Para fuente de alimentación conmutadaNo es desconocido para todos, se usa ampliamente y tiene las ventajas de voltaje estable y confiable, bajo consumo de energía y alta eficiencia de conversión, por lo que se usa principalmente en equipos de televisión. Por ejemplo, para conmutar el suministro de energía se utilizan amplificadores ópticos, receptores de satélite digitales, moduladores y otros equipos. A continuación, presentaremos la información básica al respecto.
Aquí está el contenido:
1.Principio de funcionamiento
2.Los modos de funcionamiento
3.Composición
Principio de funcionamiento
El fuente de alimentación conmutada permite que el transistor de potencia funcione en dos estados operativos, encendido y apagado, lo que se logra cortando la amplitud del voltaje CC de entrada en un voltaje de pulso igual a la amplitud del voltaje de entrada. Su principio de funcionamiento es que el producto de voltamperometría en el transistor de potencia es muy pequeño (estado encendido, corriente baja, corriente grande, estado apagado, alto voltaje, corriente baja), es decir, la pérdida generada en el transistor de potencia es muy pequeña.
Los modos de funcionamiento
Fuente de alimentación conmutada Generalmente tiene tres modos de operación: frecuencia, modo fijo de ancho de pulso, modo fijo de frecuencia, modo variable de ancho de pulso, frecuencia, modo variable de ancho de pulso. Modo fijo de frecuencia y ancho de pulso: este modo se utiliza principalmente para la fuente de alimentación del inversor CC/CA o la conversión de voltaje CC/CC. Modo de frecuencia fija y ancho de pulso variable: este modo se utiliza principalmente para conmutar la fuente de alimentación del regulador de voltaje. Y frecuencia, modo variable de ancho de pulso, utilizado principalmente para conmutar la fuente de alimentación del regulador de voltaje.
Composición
Fuente de alimentación conmutada Consta de circuito principal, circuito de control, circuito de detección y fuente de alimentación auxiliar. El circuito principal tiene las siguientes funciones. Limitación de sobrecorriente: limita la sobrecorriente en el lado de entrada cuando se enciende la alimentación. Filtro de entrada: se utiliza para filtrar el desorden existente en la red eléctrica y evitar que el desorden generado por la máquina sea retroalimentado a la red eléctrica. Rectificación y filtrado: rectificación directa de la fuente de alimentación de CA para suavizar la CC. Inversor: la corriente continua después de la rectificación en corriente ALTERNA de alta frecuencia, que es el núcleo de la fuente de alimentación conmutada de alta frecuencia. Rectificador y filtro de salida: proporcionan una fuente de alimentación de CC estable y confiable según los requisitos de carga.
La función del circuito de control es tomar muestras de la salida, compararla con el valor establecido y luego controlar el inversor y cambiar su ancho de pulso o frecuencia de pulso para estabilizar la salida. De acuerdo con los datos proporcionados por el circuito de prueba, identificado por el circuito de protección, proporcione el circuito de control para diversas medidas de protección para el suministro de energía. El circuito de prueba es responsable de proporcionar diversos parámetros y diversos datos de instrumentación para el circuito de protección que se está operando. La fuente de alimentación auxiliar es responsable de realizar el arranque (remoto) del software de la fuente de alimentación, el circuito de protección y el circuito de control, y otras fuentes de alimentación de trabajo.
La función de la fuente de alimentación conmutada es convertir un poco de voltaje, a través de diferentes formas de arquitectura, en la corriente o voltaje demandado por el usuario. Es más eficiente energéticamente y genera menos calor residual. Zhejiang Ximeng Electronic Technology Co., Ltd. es un profesional dedicado al diseño, investigación y desarrollo, producción y ventas como una de las empresas de alta tecnología. Creemos que nuestra fuente de alimentación conmutada puede satisfacer sus necesidades.
