Introducción
Los transformadores son esenciales en los sistemas eléctricos, pero ¿en qué se diferencian? Comprender los transformadores elevadores y reductores es crucial para diversas aplicaciones. En este artículo, exploraremos cómo funciona cada transformador y sus usos en el mundo real. También aprenderá cómo los convertidores de CC a CC se relacionan con estos transformadores para regular el voltaje de los dispositivos electrónicos.
¿Qué es un transformador elevador?
Un transformador elevador es un dispositivo eléctrico que aumenta el voltaje desde un nivel más bajo en el lado primario a un nivel más alto en el lado secundario. Funciona según el principio de inducción electromagnética, donde una corriente alterna (CA) que pasa a través de la bobina primaria crea un campo magnético, que induce un voltaje más alto en la bobina secundaria. Este dispositivo es crucial en sistemas de transmisión de energía a larga distancia, donde aumentar el voltaje ayuda a reducir la pérdida de energía durante la transmisión.
Mecanismo central de aumento de voltaje en transformadores elevadores

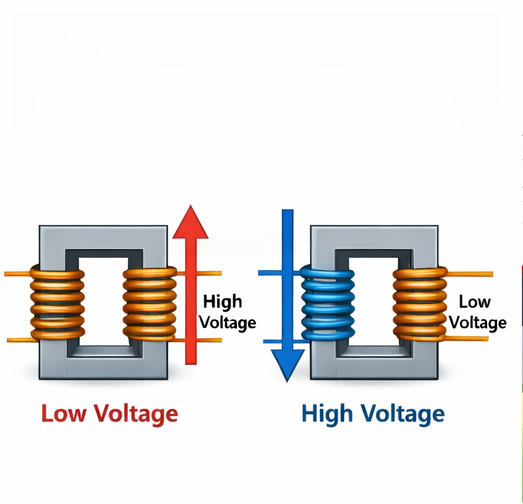

En un transformador elevador, la bobina primaria tiene menos vueltas en comparación con la bobina secundaria, que tiene más vueltas. El aumento de voltaje a través del transformador es directamente proporcional a la relación de vueltas, lo que significa que un mayor número de vueltas en la bobina secundaria conduce a un voltaje de salida más alto. Por ejemplo, si la bobina secundaria tiene el doble de vueltas que la bobina primaria, el voltaje en el lado secundario será el doble que el voltaje primario.
Este mecanismo se basa en la Ley de Inducción Electromagnética de Faraday, que establece que un campo magnético cambiante dentro del núcleo del transformador induce una fuerza electromotriz (EMF) o voltaje en el devanado secundario. Los transformadores elevadores garantizan que el voltaje aumente para una transmisión de energía eficiente, mientras que la corriente disminuye proporcionalmente. Esto da como resultado pérdidas reducidas en la transmisión de energía a larga distancia.
Cómo funcionan los transformadores elevadores en los sistemas de energía
● Bobina primaria con menos vueltas, bobina secundaria con más vueltas: en los transformadores elevadores, la bobina primaria tiene menos vueltas, mientras que la bobina secundaria contiene más vueltas. Esta diferencia en las vueltas de los devanados es la clave para elevar el voltaje. A medida que la CA pasa a través de la bobina primaria, se genera un flujo magnético en el núcleo, que induce un voltaje más alto en la bobina secundaria.
● Impacto en los niveles de voltaje y corriente: en un transformador elevador, a medida que aumenta el voltaje, la corriente disminuye proporcionalmente. Por ejemplo, si el voltaje se duplica, la corriente se reducirá a la mitad, asegurando que la potencia permanezca constante. Esta reducción de corriente es importante para la transmisión de larga distancia, ya que reduce las pérdidas resistivas (pérdidas I⊃2;R) en las líneas de transmisión.
● Aplicaciones de ejemplo:
○ Centrales eléctricas: los transformadores elevadores aumentan el voltaje de la electricidad producida por los generadores, de 11 a 33 kV a niveles mucho más altos (220 kV o más), lo que hace posible la transmisión a larga distancia con una pérdida mínima de energía.
○ Energía renovable: en los sistemas de energía solar y eólica, se utilizan transformadores elevadores para elevar el voltaje generado (p. ej., 600 V a 1,5 kV en plantas solares) a niveles de transmisión (p. ej., 33 kV a 132 kV).
○ Uso industrial: los transformadores elevadores se emplean en maquinaria y procesos industriales de alto voltaje, como máquinas de rayos X, donde se requiere alto voltaje.
¿Qué es un transformador reductor?
Un transformador reductor es un dispositivo eléctrico que reduce el voltaje de un nivel más alto en el lado primario a un nivel más bajo en el lado secundario. Esta transformación se produce mediante el mismo principio de inducción electromagnética pero en dirección opuesta a los transformadores elevadores. Los transformadores reductores son esenciales en las redes de distribución de energía, ya que garantizan que la electricidad se entregue a niveles de voltaje seguros y utilizables a hogares, empresas y usuarios industriales.
Mecanismo central de reducción de voltaje en transformadores reductores
En los transformadores reductores, la bobina primaria tiene más vueltas de cable que la bobina secundaria, lo que resulta en una disminución del voltaje a través del transformador. Esta reducción también es proporcional a la relación de vueltas, por lo que un transformador con una bobina primaria que contenga el doble de vueltas que la bobina secundaria reducirá a la mitad el voltaje de entrada en el lado secundario.
Aquí se aplica la misma ley de la inducción electromagnética: un campo magnético cambiante en el núcleo del transformador induce un voltaje más bajo en la bobina secundaria. Los transformadores reductores se utilizan comúnmente para convertir altos voltajes de transmisión en niveles más bajos y seguros, adecuados para aplicaciones residenciales o industriales.
Cómo los transformadores reductores garantizan una distribución de energía segura
● Bobina primaria con más vueltas, bobina secundaria con menos vueltas: en los transformadores reductores, la bobina primaria consta de más vueltas de cable, mientras que la bobina secundaria tiene menos vueltas. Esta configuración asegura que el voltaje disminuya en el lado secundario. La bobina primaria está conectada a la fuente de alimentación de alto voltaje y, a medida que la CA fluye a través de ella, induce un voltaje más bajo en la bobina secundaria.
● Impacto en los niveles de voltaje y corriente: A medida que el voltaje disminuye en el lado secundario, la corriente aumenta. Por ejemplo, si el voltaje se reduce a la mitad, la corriente se duplicará, asegurando que la energía permanezca constante en ambos lados.
● Aplicaciones de ejemplo:
○ Redes de distribución de energía: los transformadores reductores se utilizan para reducir el voltaje desde niveles altos (por ejemplo, 132 kV) a niveles más bajos y más seguros para hogares y empresas, generalmente 230 V o 120 V.
○ Aplicaciones industriales: los transformadores reductores se utilizan para suministrar energía a maquinaria y equipos que requieren un nivel de voltaje específico, a menudo en el rango de 11 kV a 33 kV.
○ Electrónica de consumo: los transformadores reductores convierten voltajes más altos (p. ej., 110 V o 220 V) en voltajes más bajos (p. ej., 5 V, 12 V, 24 V) para dispositivos como computadoras portátiles y cargadores de teléfonos.
Diferencias clave entre transformadores elevadores y reductores
Comportamiento de voltaje y corriente en transformadores elevadores y reductores
La diferencia fundamental entre los transformadores elevadores y reductores radica en cómo manejan el voltaje y la corriente. En un transformador elevador, el voltaje aumenta y, como resultado, la corriente disminuye. Esta reducción de corriente es crucial para una transmisión eficiente a larga distancia, ya que una corriente más baja reduce la pérdida de energía en forma de calor (pérdidas I⊃2;R). Por el contrario, un transformador reductor disminuye el voltaje mientras aumenta la corriente. Este aumento de corriente permite suministrar electricidad a niveles seguros y utilizables para aplicaciones cotidianas como electrodomésticos.
La eficiencia de ambos transformadores depende de su diseño y aplicación. Si bien ambos tipos suelen lograr una alta eficiencia, que oscila entre el 95% y el 99%, los transformadores elevadores están diseñados para minimizar la corriente, lo cual es beneficioso para los sistemas de transmisión de energía. Los transformadores reductores, por otro lado, priorizan la seguridad y la adaptabilidad al consumo del usuario final.
En el contexto de los convertidores de CC a CC, ambos tipos de transformadores desempeñan un papel esencial en la regulación de voltaje, asegurando que los dispositivos reciban el voltaje requerido para un funcionamiento óptimo. Los transformadores elevadores pueden usarse para aumentar el voltaje en sistemas de alta potencia, mientras que los transformadores reductores son cruciales para suministrar voltaje más bajo a dispositivos electrónicos.
Características de diseño: comprensión de las relaciones de bobinado
Una de las características clave del diseño que distingue a los transformadores elevadores de los reductores es la relación de devanado. En un transformador elevador, la bobina secundaria tiene más vueltas que la bobina primaria. Esta diferencia permite aumentar el voltaje, ya que el mayor número de vueltas en la bobina secundaria induce un voltaje más alto en la salida. Por el contrario, un transformador reductor tiene más vueltas en la bobina primaria y menos vueltas en la bobina secundaria, lo que resulta en una reducción de voltaje.
Además, el material del núcleo utilizado en los transformadores juega un papel importante en la eficiencia. Los transformadores elevadores suelen utilizar materiales optimizados para operaciones de alto voltaje, lo que garantiza que puedan soportar voltajes más altos sin comprometer el rendimiento. Los transformadores reductores, que se utilizan en aplicaciones de bajo voltaje, a menudo cuentan con materiales que priorizan la rentabilidad y la facilidad de uso.
Los niveles de eficiencia en aplicaciones del mundo real también varían. Si bien ambos tipos pueden lograr una alta eficiencia, los transformadores elevadores se utilizan a menudo en sistemas de transmisión de alta potencia, donde incluso las pérdidas menores pueden ser críticas. Por otro lado, los transformadores reductores se implementan comúnmente en aplicaciones donde la pérdida de energía es menos preocupante, pero la seguridad y la confiabilidad son primordiales, como en los sistemas de suministro de energía residenciales.
Aplicaciones y casos de uso del mundo real para transformadores elevadores y reductores
Tanto los transformadores elevadores como los reductores son esenciales para los sistemas de energía y los dispositivos electrónicos, y cada uno desempeña un papel distinto en la conversión de voltaje. A continuación se muestra una comparación de sus aplicaciones principales en varias industrias:
Tipo de transformador | Caso de uso principal | Aplicaciones de ejemplo |
Transformador elevador | Aumenta el voltaje para una transmisión eficiente de energía a larga distancia | Plantas de generación de energía, energías renovables (solar y eólica), equipos industriales de alto voltaje. |
Transformador reductor | Reduce el voltaje para una distribución segura y uso del consumidor. | Redes de distribución de energía, electricidad residencial, maquinaria industrial, electrónica de consumo. |
Aplicaciones de transformadores elevadores
● Generación de energía: Los transformadores elevadores se usan comúnmente en plantas de energía para elevar el voltaje de 11 a 33 kV a voltajes de transmisión mucho más altos (por ejemplo, 220 kV o más). Esto permite una transmisión eficiente de electricidad a larga distancia con pérdidas mínimas.
● Integración de energía renovable: en los sistemas de energía solar y eólica, los transformadores elevadores aumentan el voltaje generado (por ejemplo, de 600 V a 1,5 kV en plantas solares) a niveles de transmisión más altos (por ejemplo, de 33 kV a 132 kV) para la integración en la red, lo que facilita la distribución de energía limpia.
● Equipos de alto voltaje: Los transformadores elevadores también son esenciales en equipos de alto voltaje para aplicaciones industriales especializadas. Los ejemplos incluyen máquinas de rayos X y hornos industriales, donde se requiere alto voltaje para su funcionamiento.
Aplicaciones de transformadores reductores
● Redes de distribución de energía: los transformadores reductores se utilizan ampliamente en los sistemas de distribución de energía. Reducen los altos voltajes de transmisión (p. ej., 132 kV o 400 kV) a voltajes bajos y seguros (p. ej., 230 V o 120 V) para uso residencial, lo que lo hace seguro para los consumidores.
● Uso industrial: en aplicaciones industriales, los transformadores reductores convierten el voltaje a niveles (por ejemplo, de 11 kV a 33 kV) adecuados para maquinaria y operaciones de fábrica. Estos transformadores garantizan que el equipo funcione de forma segura y sin sobrecargas.
● Electrónica de consumo: los transformadores reductores se encuentran comúnmente en adaptadores de corriente para electrónica de consumo, y convierten alto voltaje (p. ej., 110 V o 220 V) a niveles más bajos (p. ej., 5 V, 12 V o 24 V), lo que garantiza un funcionamiento seguro y eficiente de dispositivos como computadoras portátiles, teléfonos y electrodomésticos.
Seleccionar el transformador adecuado para sus necesidades
Elegir entre transformadores elevadores y reductores
Al decidir entre un transformador elevador y un transformador reductor, se deben considerar varios factores para garantizar que se elija el transformador adecuado para la aplicación específica.
● Requisitos de voltaje: la consideración principal es si es necesario aumentar o disminuir el voltaje. Para aplicaciones que requieren transmisión de alto voltaje, como plantas de energía o sistemas de energía renovable, un transformador elevador es esencial. Por otro lado, si el objetivo es reducir el alto voltaje de transmisión a niveles más seguros y utilizables para uso residencial o industrial, se necesita un transformador reductor.
● Potencia nominal y necesidades específicas de la aplicación: El transformador debe elegirse en función de la potencia nominal requerida por la aplicación. Las centrales eléctricas, por ejemplo, requieren transformadores de alta potencia que puedan manejar enormes cantidades de electricidad. Para electrodomésticos y equipos pequeños, sería suficiente un transformador reductor con una potencia nominal más baja.
● Convertidores de CC a CC: cuando se integran convertidores de CC a CC, normalmente se utilizan transformadores reductores para garantizar que el voltaje de salida coincida con los niveles requeridos para varios dispositivos alimentados con CC. Por el contrario, los transformadores elevadores se utilizan cuando es necesario aumentar el voltaje antes de que ingrese a un convertidor de CC para mantener un funcionamiento adecuado.
Factores que afectan la eficiencia y el costo del transformador
La eficiencia de los transformadores elevadores y reductores depende de varios factores, como el diseño, los materiales utilizados y las condiciones de operación. La optimización de estos factores puede ayudar a minimizar la pérdida de energía y garantizar la rentabilidad.
● Consideraciones de diseño: El diseño del transformador, incluido el tipo de material del núcleo y la configuración del devanado, desempeña un papel crucial en su eficiencia. Por ejemplo, los transformadores con núcleos de alta calidad, como el acero al silicio o el acero amorfo, tienden a tener menores pérdidas, lo que mejora la eficiencia general.
● Costos típicos y consideraciones de mantenimiento: El costo de los transformadores puede variar según su tamaño, voltaje nominal y los materiales utilizados. Los transformadores elevadores, utilizados en la generación y transmisión de energía, suelen ser más caros debido a sus capacidades de voltaje más alto y la necesidad de un aislamiento más avanzado. Los transformadores reductores son generalmente menos costosos y, a menudo, tienen un diseño más simple, ya que están destinados a aplicaciones de menor voltaje. Los costos de mantenimiento dependen del tipo de transformador y su aplicación, y los transformadores de alta potencia requieren inspecciones más frecuentes.
● Factores ambientales: La temperatura y la humedad pueden afectar el rendimiento del transformador. Los transformadores utilizados en climas extremos pueden requerir medidas de protección adicionales para garantizar su longevidad. Los transformadores con diseños impermeables con clasificación IP68, por ejemplo, son adecuados para su uso en entornos exteriores o lugares donde hay altos niveles de humedad.
En resumen, elegir el transformador adecuado implica comprender los requisitos de voltaje, las necesidades de energía y las condiciones ambientales. Los transformadores están diseñados para cumplir propósitos específicos, ya sea aumentar el voltaje para una transmisión eficiente o reducir el voltaje para un uso seguro del consumidor. Teniendo en cuenta consideraciones como la eficiencia y el mantenimiento, el transformador adecuado puede proporcionar valor a largo plazo y garantizar una distribución de energía confiable.
Conclusión
Los transformadores elevadores aumentan el voltaje para una transmisión eficiente de energía a larga distancia, mientras que los transformadores reductores reducen el voltaje para un uso seguro del consumidor. Seleccionar el transformador adecuado es esencial tanto para una distribución eficiente de la energía como para un funcionamiento seguro. Los transformadores también desempeñan un papel crucial en la conversión de CC a CC, asegurando que los dispositivos reciban el voltaje adecuado. Zhejiang Ximeng Electronic Technology Co., Ltd. ofrece transformadores de alta calidad que garantizan una regulación de voltaje confiable, brindando valor a través de tecnología avanzada y soluciones centradas en el cliente.
Preguntas frecuentes
P: ¿Cuál es la función de un transformador elevador en aplicaciones industriales?
R: Los transformadores elevadores aumentan el voltaje para una transmisión eficiente de energía a larga distancia, a menudo utilizados en plantas de energía y sistemas de energía renovable. Desempeñan un papel crucial en la optimización de los niveles de voltaje antes de la integración en convertidores de CC a CC para la regulación de voltaje.
P: ¿Cómo afectan los transformadores reductores al rendimiento del convertidor de CC a CC?
R: Los transformadores reductores reducen el voltaje para una utilización segura en maquinaria industrial y electrónica de consumo. Esta reducción garantiza la compatibilidad con convertidores de CC a CC, proporcionando un voltaje estable para un funcionamiento eficiente en equipos sensibles.
P: ¿Cuándo se debe preferir un transformador elevador a un transformador reductor en los sistemas de energía?
R: Se debe utilizar un transformador elevador al aumentar el voltaje para transmisiones de larga distancia. Es esencial en aplicaciones donde intervienen convertidores de CC a CC para garantizar que los niveles de alto voltaje se gestionen y transformen de manera efectiva para un uso eficiente de la energía.
P: ¿Cuáles son las implicaciones de costos de elegir un transformador elevador versus uno reductor?
R: Los transformadores elevadores suelen ser más caros debido a su diseño complejo y tensiones nominales más altas. Sin embargo, su capacidad para optimizar la transmisión a larga distancia reduce los costos operativos en los sistemas de energía, especialmente cuando se integran con convertidores de CC a CC.
