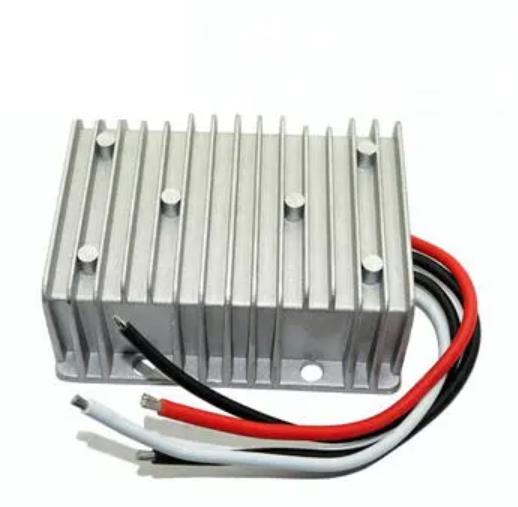

El Convertidor CC-CC Es uno de los dispositivos de suministro de energía importantes. En este artículo, hablaremos sobre la clasificación de la fuente de alimentación y el principio de funcionamiento del Convertidor CC-CC.
Aquí está la lista de contenidos:
¿Cuál es la clasificación de la fuente de alimentación?
¿Cuál es el principio de funcionamiento de un convertidor DC-DC?
¿Cuál es la clasificación de la fuente de alimentación?
La fuente de alimentación es un dispositivo específico que convierte otras formas de electricidad en energía. Existen fuentes de alimentación ordinarias y fuentes de alimentación especiales. La fuente de alimentación ordinaria se subdivide en fuente de alimentación conmutada, fuente de alimentación del inversor, regulador de voltaje de CA, regulador de voltaje de CC, fuente de alimentación de DC-DC, fuente de alimentación del módulo, fuente de alimentación del inversor, fuente de alimentación de UPS, fuente de alimentación de emergencia de EPS, fuente de alimentación de PC, fuente de alimentación del rectificador, etc. Entre ellos, la fuente de alimentación conmutada es la más común. El principio de funcionamiento de la fuente de alimentación conmutada es esencial para cambiar el voltaje o la corriente de salida cambiando el tiempo de encendido del tubo regulador en el circuito, para mantener el voltaje de salida o la estabilidad de la corriente. En la conversión de energía AC-DC, la energía de la red pública se rectifica en DC-DC de alto voltaje y luego se convierte en DC-DC de bajo voltaje requerido por la carga a través de DC-DC, por lo que Convertidor CC-CC es el núcleo de los componentes de la fuente de alimentación conmutada, por lo que la fuente de alimentación conmutada DC-DC también se conoce como Convertidor CC-CC.
¿Cuál es el principio de funcionamiento de un convertidor DC-DC?
El Convertidor CC-CC es el tipo más común de fuente de alimentación conmutada y consta de diodos, transistores, condensadores, etc. Convertidor CC-CC es un interruptor de encendido y apagado repetido para convertir voltaje o corriente de CC en voltaje o corriente de onda cuadrada de alta frecuencia, y luego se cambia suavemente a salida de voltaje de CC mediante rectificación. Convertidor CC-CC interruptor semiconductor compañero de cuarto, diodo rectificador, reactor de filtro suave y condensadores, y otros componentes básicos. Cuando se requiere aislamiento eléctrico entre la entrada y la salida, se puede usar un transformador para transferir el voltaje de onda cuadrada de alta frecuencia al lado de salida a través del transformador.
Al aumentar la frecuencia de conmutación, los dispositivos magnéticos como los inductores de filtro y los transformadores de conmutación, así como los condensadores de filtro, pueden ser pequeños y livianos. Para Convertidores CC-CC, la forma de onda del voltaje US agregado a ambos lados del interruptor S es aproximadamente una onda cuadrada, mientras que la forma de onda a través de la corriente IS es aproximadamente una onda triangular o una onda triangular con pasos. Su ciclo de trabajo se define en la ecuación, T es el interruptor, S período de encendido/apagado; TON es el interruptor S a tiempo; TOFF es el tiempo de apagado del interruptor.
La forma de onda de conmutación del Convertidor CC-CC controla el ciclo de trabajo manteniendo constante el ciclo de operación T, modulación de ancho de pulso PWM que controla el tiempo de encendido/apagado y modulación de frecuencia (PWM) que mantiene constante el TON de tiempo de encendido y cambia el ciclo de operación T. Sin embargo, cuando el La frecuencia de conmutación es baja, el método PFM de frecuencia modulada requiere un transformador de aislamiento grande con un filtro de entrada/salida, lo cual no es económico y lo hace demasiado grande para ser aceptado en la realidad, por lo que la frecuencia de conmutación de este método operativo debe ser lo suficientemente alta. .
El principio de funcionamiento del Convertidor CC-CC lo hace único en su función y uso. En más de una década de investigación y desarrollo de sensores y fuentes de alimentación. Siempre nos adherimos al propósito de 'el cliente primero, la marca primero, la tecnología para mejorar la vida' y el compromiso de 'calidad, integridad, el mejor servicio, la última tecnología', comprometidos con un servicio incondicional y proporcionar productos de calidad. , para satisfacer las necesidades de diversos clientes, para satisfacer la demanda del mercado diversificado. Si tiene necesidades relevantes, le invitamos a visitar nuestro sitio web oficial:https://www.smunchina.com. para consulta y comprensión. Muchas gracias por su apoyo.
