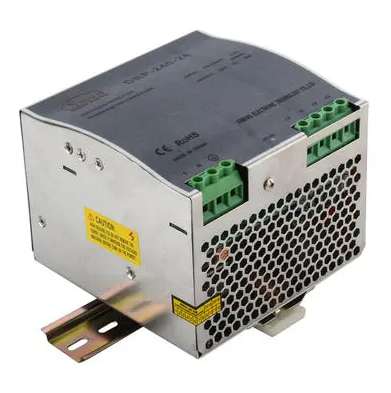

Según la clasificación de la conexión entre el tubo de conmutación y la carga, elfuente de alimentación conmutadase puede dividir en tres tipos: serie, paralelo y acoplado por transformador (paralelo).A continuación se muestran los detalles de estos diferentes tipos.
Aquí está el contenido:
Tipo de serie
Tipo paralelo
Tipo acoplado por transformador de pulsos (paralelo)
Tipo de serie
La forma básica de la fuente de alimentación de conmutación es la fuente de alimentación de conmutación conectada en serie, que se caracteriza por la conexión en serie del regulador de conmutación con la carga.Por lo tanto, los requisitos de tensión soportada de los tubos de conmutación y los diodos de continuidad de corriente son bajos.Y el condensador del filtro en el tubo de encendido y apagado es actual, por lo que el rendimiento del filtrado es bueno, el coeficiente de ondulación del voltaje de salida es pequeño.Y sus requisitos para el área de la sección transversal del núcleo del inductor de almacenamiento de energía también son menores.Sin embargo, también tiene desventajas: no hay un transformador de aislamiento entre la tensión de CC de salida y la tensión de red.Y si el cortocircuito interno del tubo del interruptor, todo el voltaje de entrada directamente a la carga, causará sobretensión o sobrecorriente, daños a los componentes.Por lo tanto, el lado de salida generalmente necesita agregar un regulador de voltaje para proteger.
Tipo paralelo
El circuito básico del regulador de conmutación de tipo paralelo es el mismo que el circuito en serie porque el tubo de conmutación está conectado en paralelo con la carga y se denomina tipo paralelo.Además, el diodo generalmente se llama rectificador de pulsos.Cuando el tubo de conmutación satura la conducción, el voltaje de entrada se agrega a ambos extremos del inductor de almacenamiento de energía.En este momento, la corriente en el inductor aumenta linealmente, el diodo invierte la polarización y se corta, el inductor almacena energía, la corriente requerida por la carga es suministrada por el voltaje cargado en el condensador hace algún tiempo.
Cuando la fuente de alimentación conmutada se corta el tubo del interruptor, conducción VD, a través de la inductancia de la disminución lineal actual, el voltaje de inducción es izquierdo negativo derecho positivo, voltaje de entrada e inductancia en el voltaje de inducción con serie de polaridad, voltaje de entrada de energía e inductancia liberada por el energía al mismo tiempo para proporcionar corriente a la carga y para cargar el condensador.
De manera similar, cuando se alcanza el equilibrio dinámico, el inductor aumenta el flujo de corriente cuando el tubo de conmutación está saturado y disminuye el flujo de corriente cuando se corta el tubo de conmutación, es decir, la energía en el inductor permanece constante.
Tipo acoplado por transformador de pulsos (paralelo)
El dispositivo de conmutación de las fuentes de alimentación conmutadas acopladas por transformador puede ser un transistor bipolar o un tubo de efecto de campo.Aquí, el devanado primario del transformador de pulso desempeña el papel de inductor de almacenamiento de energía, el transformador de pulso transmite energía a través del acoplamiento inductivo, que puede aislar el lado de entrada y el lado de salida regulado entre sí y realizar la carcasa (placa base) sin electricidad, y también puede obtener convenientemente una variedad de voltajes de CC, lo que brinda comodidad a la producción y el mantenimiento, por lo tanto, la mayoría de los televisores en color utilizan una fuente de alimentación conmutada acoplada por transformador.
La alta eficiencia de conversión de la fuente de alimentación conmutada es una gran ventaja y, debido a su alta frecuencia, utiliza un transformador liviano y de tamaño pequeño.Por lo tanto, la fuente de alimentación de conmutación será más pequeña que el tamaño de la fuente de alimentación lineal, el peso será relativamente ligero.En este punto, Zhejiang Ximeng Electronic Technology Co., Ltd. puede garantizar las necesidades y la calidad de los clientes.
