¿Cómo se calcula el margen de corriente máxima para una fuente de alimentación industrial?

Los sistemas de automatización industrial prosperan con una entrega de energía consistente y confiable. Sin embargo, una sola caída de voltaje de una unidad inadecuada puede detener líneas de producción enteras de manera repentina. Un tamaño insuficiente de su equipo conduce inevitablemente a un comportamiento errático del controlador lógico programable (PLC). También provoca disparos molestos y costosos tiempos de inactividad no planificados. Por el contrario, las unidades sobredimensionadas agresivamente desperdician un valioso espacio en los gabinetes. Aumenta innecesariamente el gasto de capital inicial (CAPEX).

Calcular un margen de corriente de suministro de energía preciso cierra la brecha crítica entre las cargas eléctricas teóricas y las duras condiciones operativas del mundo real. Garantiza la confiabilidad del sistema sin sobrecarga innecesaria de componentes. En esta guía, aprenderá un marco de cálculo concreto para manejar picos dinámicos. También exploraremos reglas esenciales de reducción de temperatura y criterios de evaluación de proveedores específicos. Estos pasos le ayudarán a finalizar sus especificaciones de energía con confianza y a mantener sus procesos industriales funcionando sin problemas.

Conclusiones clave

• Un margen de corriente de fuente de alimentación continua estándar suele estar entre un 20% y un 30% por encima de la carga máxima en estado estable, pero las cargas dinámicas requieren cálculos de pico distintos.

• Las duraciones de corriente máxima (por ejemplo, 3 segundos frente a 30 milisegundos) dictan estrictamente si necesita un suministro continuo mayor o una unidad con una función específica de "aumento de potencia".

• Los entornos de reducción térmica influyen en gran medida en el cálculo del margen; un suministro de 10 A solo puede entregar 7,5 A a 60 °C.

• La selección del factor de forma, en particular la elección entre una fuente de alimentación cerrada y una fuente de alimentación de riel DIN, altera fundamentalmente la disipación térmica y los márgenes de seguridad requeridos.

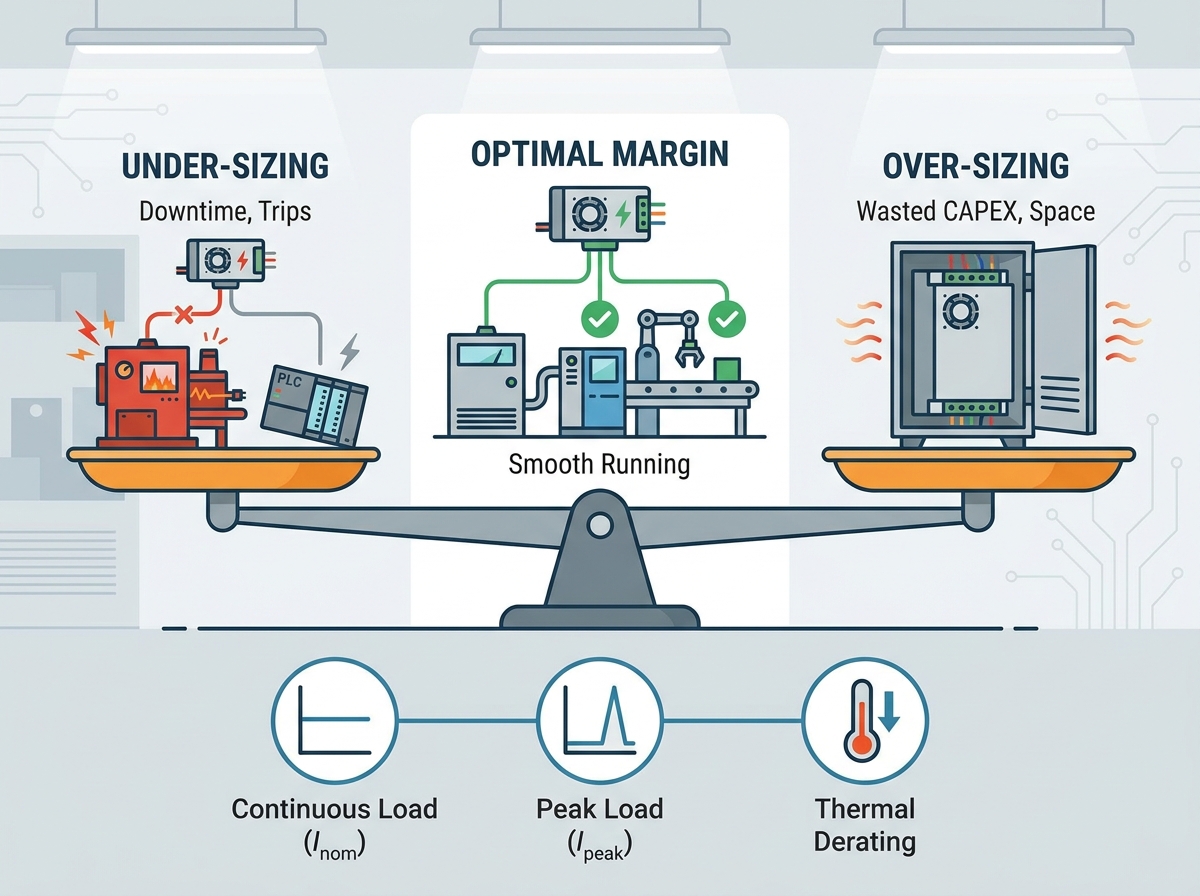

El caso empresarial: equilibrio entre la fiabilidad y la sobreespecificación

Los equipos de ingeniería frecuentemente luchan por encontrar el término medio óptimo durante la especificación de energía. Debe equilibrar la seguridad física de su equipo con presupuestos de adquisiciones estrictos. Lograr este equilibrio requiere una comprensión profunda de cómo se comportan las cargas eléctricas a lo largo del tiempo.

El costo del tamaño insuficiente

Cuando selecciona una unidad basándose únicamente en la carga nominal, genera graves riesgos operativos. Los tropiezos molestos son el síntoma más común de un tamaño insuficiente. Esto ocurre cuando los picos transitorios activan la protección interna contra cortocircuitos de la unidad. Obliga al sistema a cerrarse inesperadamente. El envejecimiento acelerado de los componentes presenta otro peligro oculto. Hacer funcionar una unidad continuamente en su límite máximo genera calor interno excesivo. Este calor degrada rápidamente los condensadores electrolíticos. La ecuación de Arrhenius establece que la vida útil del condensador se reduce aproximadamente a la mitad por cada aumento de 10 °C en la temperatura de funcionamiento. Además, las unidades de tamaño insuficiente suelen provocar reinicios impredecibles del sistema durante el arranque del motor. Estos reinicios corrompen los datos y arruinan los lotes de producción activos.

La trampa del sobredimensionamiento

Para evitar un tamaño insuficiente, algunos ingenieros aplican márgenes de seguridad arbitrarios del 100%. Duplican la carga calculada y compran unidades masivas. Este enfoque crea distintos problemas. En primer lugar, aumenta considerablemente el espacio físico dentro del gabinete de control. El espacio del panel es extremadamente caro. En segundo lugar, reduce la eficiencia eléctrica. Los dispositivos de alimentación de modo conmutado funcionan de manera más eficiente entre el 50% y el 80% de su carga nominal. Operar una unidad masiva a solo el 20% de su capacidad genera un desperdicio de calor innecesario. Por último, el sobredimensionamiento infla innecesariamente los costos de adquisición. Paga por silicio interno y cobre que nunca utilizará.

Criterios de éxito

Una especificación finalizada debe lograr cuatro objetivos distintos. Debe cubrir cómodamente el consumo en estado estacionario. Debe adaptarse a picos transitorios conocidos sin que caiga el voltaje. Debe tener en cuenta la reducción térmica ambiental dentro de los paneles cerrados. Finalmente, debe optimizar la relación precio-rendimiento general para su aplicación específica.

Cálculo paso a paso para el margen de corriente máxima

No se puede adivinar el camino hacia un sistema confiable. Un enfoque metódico garantiza que sus especificaciones coincidan con la realidad. Siga este marco de ingeniería de cuatro pasos para determinar sus requisitos exactos.

Paso 1: Auditar la carga continua total ($I_{nom}$)

Comience sumando el consumo de corriente nominal de todos los componentes activos. Debe calcular la carga cuando los dispositivos funcionan simultáneamente en condiciones estándar. Incluye sensores, PLC, interfaces hombre-máquina (HMI) y relés estándar. Revise la hoja de datos de cada componente de su lista de materiales. Si un dispositivo enumera un rango de consumo de energía, utilice el valor máximo de estado estable. Esta cifra de referencia representa su $I_{nom}$.

Paso 2: Identificar cargas transitorias/pico ($I_{peak}$)

A continuación, aísle sus cargas inductivas y capacitivas. Estos componentes exigen una corriente de entrada masiva cuando están energizados. Los motores de corriente continua (CC), los contactores pesados ​​y los solenoides grandes representan cargas inductivas típicas. Determine la duración exacta de estos picos de demanda. Un motor podría consumir el 150% de su corriente nominal durante tres segundos completos. Por el contrario, un controlador LED podría exigir el 300% durante sólo 30 milisegundos. Trace el ciclo de trabajo de estos eventos. Los picos frecuentes requieren estrategias de enfriamiento diferentes a las de los eventos raros y aislados.

Paso 3: Aplicar el factor de reducción ambiental

El calor restringe severamente el suministro de corriente. Debe localizar la curva de reducción específica del fabricante para el dispositivo elegido. Identifique la temperatura de funcionamiento máxima esperada dentro de su gabinete de control. La mayoría de las unidades industriales proporcionan el 100% de su capacidad hasta 50°C. Más allá de este punto, normalmente pierden entre un 2% y un 2,5% de capacidad por grado Celsius. Calcule la pérdida de capacidad real a su temperatura máxima. A esto lo llamamos déficit de reducción térmica.

Paso 4: la fórmula del margen final

Ahora, combine sus datos en un cálculo concreto. Aplique las siguientes reglas para establecer su línea de base y verificar sus picos.

1. Cálculo de referencia: Clasificación recomendada = ($I_{nom}$ × 1,25 buffer) + Déficit de reducción térmica.

2. Verificación de picos: compare su $I_{pico}$ calculado con la capacidad máxima especificada de la unidad. Asegúrese de que la duración máxima certificada de la unidad seleccionada supere el evento transitorio más largo de su sistema.

Si su cálculo de referencia sugiere una unidad de 10 A, pero el arranque del motor en 3 segundos llega a 20 A, se enfrenta a una elección. Debe comprar una unidad continua de 20 A o buscar una unidad de 10 A con una función especializada de aumento de potencia del 200 %.

Navegando por cargas dinámicas y riesgos de corrientes de irrupción

Las cargas dinámicas engañan a muchos ingenieros. Un sistema puede parecer perfectamente seguro sobre el papel pero fallar repetidamente en el campo. Comprender el comportamiento de la carga le ayuda a evitar errores en las especificaciones estándar.

Arranque de motores y solenoides

Las cargas inductivas combaten los cambios en el flujo de corriente. Cuando se aplica voltaje a un motor estacionario, carece de fuerza electromotriz inversa (EMF). Como resultado, puede consumir de tres a cinco veces su corriente nominal durante varios milisegundos o segundos. Los dispositivos de alimentación estándar carecen de la capacitancia interna para soportar este consumo masivo. Consideran que la demanda repentina es una falta. Activan la protección contra cortocircuitos y entran en el "modo de hipo". Este modo apaga la salida y la reinicia repetidamente. Si su cálculo de margen ignora este comportamiento, sus motores simplemente se contraerán en lugar de arrancar.

Cargas capacitivas

Las cargas capacitivas presentan un desafío diferente. Los condensadores vacíos actúan como cortocircuitos en el momento en que se aplica energía. Los controladores LED y los conmutadores de red complejos contienen enormes bancos de condensadores de entrada. Provocan picos de corriente increíblemente pronunciados e instantáneos. Si bien los picos inductivos pueden durar segundos, los picos capacitivos a menudo se resuelven en microsegundos. Sin embargo, la amplitud es severa. Si el pico hace caer el voltaje del sistema por debajo del umbral operativo mínimo del PLC, el controlador se reiniciará instantáneamente.

Realidad de la implementación

No debe aumentar enormemente su clasificación de corriente continua solo para manejar picos cortos e infrecuentes. Hacerlo viola nuestra regla contra el sobredimensionamiento. En su lugar, evalúe unidades diseñadas específicamente para cargas dinámicas. Busque dispositivos que ofrezcan capacidades de "Peak Power" o "Power Boost". Estas unidades avanzadas pueden mantener entre el 150% y el 200% de su corriente nominal durante 3 a 5 segundos. Manejan el arranque del motor sin problemas. Luego, vuelven a su calificación continua altamente eficiente.

Cuadro de características de carga dinámica

Evaluación del factor de forma: restricciones térmicas y montaje

El cálculo de su margen depende en gran medida de qué tan bien la unidad elimina el calor. El factor de forma altera fundamentalmente la disipación térmica. Debe alinear sus márgenes de seguridad con su estrategia de montaje físico.

Márgenes de la fuente de alimentación del carril DIN

Una fuente de alimentación de riel DIN se monta directamente en un riel metálico estandarizado dentro de un gabinete de control. Normalmente los encontrará en paneles de automatización de alta densidad. Este factor de forma se basa casi exclusivamente en el enfriamiento por convección natural. El aire frío entra por las rejillas de ventilación inferiores, absorbe el calor y sale por las rejillas de ventilación superiores.

Al calcular los márgenes para este factor de forma, las reglas de espacio vertical son absolutas. Los fabricantes exigen espacios libres específicos por encima y por debajo de la unidad. Si bloquea estos respiraderos con conductos de alambre grueso, la temperatura interna se dispara. Los dispositivos generadores de calor adyacentes también interrumpen la refrigeración. Si monta un variador de frecuencia (VFD) en caliente directamente al lado del suministro, debe aumentar significativamente su déficit de reducción térmica. Si no se dispone de flujo de aire forzado (ventiladores de gabinete), su margen de corriente continua a menudo debe ser mayor para compensar el calor estancado.

Márgenes de suministro de energía cerrados

Una fuente de alimentación cerrada cuenta con una carcasa metálica protectora. Normalmente estas unidades se montan mediante tornillos del chasis. Los encontrará en maquinaria independiente, suelos de fábrica hostiles o entornos de alta vibración donde los rieles DIN pueden fallar. A menudo utilizan refrigeración de placa base o ventiladores de refrigeración mecánicos incorporados.

Las unidades cerradas generalmente soportan temperaturas ambiente más altas con mayor facilidad. El enfriamiento de la placa base transfiere el calor directamente al pesado marco metálico de la máquina. Sin embargo, las unidades que dependen de ventiladores internos introducen riesgos mecánicos. Los ventiladores mecánicos eventualmente fallan debido a la entrada de polvo o al desgaste de los cojinetes. Al dimensionar una unidad cerrada con un ventilador, evalúe el tiempo medio entre fallas (MTBF) en su carga actual calculada. Si el ventilador se apaga, la unidad reducirá drásticamente su potencia o se apagará por completo. Para mitigar este riesgo, muchos ingenieros especifican unidades cerradas lo suficientemente grandes como para funcionar pasivamente incluso si falla el ventilador.

Comparación de factores de forma

Evaluación de proveedores: lectura de hojas de especificaciones con escepticismo de ingeniería

Las hojas de datos a menudo ocultan las limitaciones críticas detrás de la terminología de marketing. Debe abordar las especificaciones del proveedor con un sano escepticismo de ingeniería. Un margen calculado no tiene valor si el hardware no funciona como se anuncia.

Calificaciones continuas versus máximas

Nunca combine las calificaciones máximas a corto plazo con la capacidad operativa continua. Algunos fabricantes etiquetan una unidad como "240W" en letra grande. Sin embargo, la lectura de la letra pequeña revela que sólo soporta 240W durante tres segundos. Es posible que su potencia continua real sea solo de 120 W. Rechacemos a los fabricantes que ocultan estas distinciones. Exija siempre una verificación independiente. Busque certificaciones UL, TUV o CE que confirmen los resultados de las pruebas térmicas en estado estable.

Comportamiento de protección contra sobrecarga

Debe evaluar exactamente cómo se comporta la unidad cuando su carga supera el margen calculado. Los dispositivos generalmente utilizan una de dos topologías de protección.

La "limitación de corriente constante" es ideal para iniciar cargas industriales pesadas. Cuando la carga exige una corriente excesiva, la unidad limita la corriente a su límite máximo. Luego cae el voltaje proporcionalmente. Esto permite que los motores pesados ​​se pongan en marcha gradualmente sin dañar el sistema.

Por el contrario, "Foldback" o "Hiccup mode" apaga la salida por completo al detectar una sobrecarga. La unidad espera unos segundos y vuelve a intentarlo. Si bien es excelente para eliminar cortocircuitos reales, el modo de hipo puede fallar por completo al iniciar cargas inductivas. Asegúrese de seleccionar Limitación de corriente constante si su sistema cuenta con motores grandes.

Lógica de preselección

Utilice un proceso estricto y repetible para filtrar las opciones de sus proveedores. Siga estos pasos secuenciales:

1. Filtrar por salida nominal: tome su cálculo $I_{nom}$ y agregue su búfer del 25%. Deseche cualquier unidad que caiga por debajo de esta clasificación continua.

2. Filtrar por duración de pico: haga coincidir las duraciones de picos transitorios medidas con la ventana de aumento de potencia certificada por el fabricante.

3. Verifique la curva térmica: haga una referencia cruzada de la curva de reducción a la temperatura prevista del gabinete. Asegúrese de que la unidad aún cumpla con los requisitos del paso 1 a 60 °C.

4. Seleccione por longevidad: compare el costo total del ciclo de vida, los períodos de garantía y las métricas MTBF establecidas entre las opciones restantes.

Conclusión

Calcular el margen correcto sigue siendo un ejercicio de recopilación de datos precisos, no de conjeturas arbitrarias. La identificación de sus cargas en estado estacionario establece su punto de referencia. Mapear picos transitorios le permite navegar con éxito los riesgos de inicio inductivos. La aplicación de una reducción de temperatura precisa garantiza que la unidad sobreviva en entornos hostiles. Si sigue este marco sistemático, protegerá la integridad de su sistema sin inflar los costos de capital iniciales.

Tome medidas inmediatas en su próxima construcción. Revise minuciosamente su lista de materiales actual. Aísle sus cargas inductivas más altas y mida sus duraciones máximas exactas. Finalmente, consulte siempre las curvas de reducción térmica de su proveedor antes de emitir la Orden de Compra final.

Preguntas frecuentes

P: ¿Cuál es una regla general segura para el margen de corriente de la fuente de alimentación?

R: Un margen del 20 % al 30 % por encima de la carga continua máxima sirve como estándar de la industria para entornos estables. Sin embargo, esta regla general es fácilmente superable. Los requisitos de reducción térmica específicos o las cargas de irrupción excepcionalmente altas exigen cálculos personalizados para garantizar la seguridad.

P: ¿Puedo utilizar una fuente de alimentación de corriente superior a la requerida?

R: Sí. Un dispositivo sólo consumirá la corriente exacta que necesita para funcionar. Sin embargo, sobredimensionar significativamente una unidad (por ejemplo, >50%) reduce su eficiencia eléctrica. También aumenta el espacio físico dentro de su gabinete y aumenta innecesariamente los costos iniciales de hardware.

P: ¿Cómo afecta la temperatura a mi cálculo de margen actual?

R: La mayoría de los dispositivos de energía industriales comienzan a "reducir su potencia" o perder capacidad por encima de 50 °C a 60 °C. Si la temperatura interna de su gabinete alcanza los 60 °C, es posible que una unidad solo proporcione el 75 % de su corriente continua nominal. Su margen de referencia debe incrementarse para compensar este déficit térmico.

P: ¿Qué sucede si la corriente máxima excede la clasificación de la fuente de alimentación?

R: Dependiendo de la topología interna específica, el voltaje de salida caerá dramáticamente. Alternativamente, la unidad puede entrar en "modo de hipo", lo que significa que se apaga y se reinicia continuamente. Este comportamiento restablece inmediatamente los controladores conectados y provoca un tiempo de inactividad operativo extenso.
