Introducción
Los inversores son los héroes anónimos de los sistemas eléctricos modernos. Ya sea en una instalación solar doméstica, una fuente de energía de respaldo o maquinaria industrial, un inversor desempeña un papel crucial a la hora de convertir la electricidad en una forma utilizable. Comprender cómo funciona un inversor es esencial para cualquiera que desee mejorar la eficiencia energética, garantizar la confiabilidad de la energía o adoptar soluciones de energía renovable. Esta guía explora en profundidad el funcionamiento del inversor, desde sus principios fundamentales hasta sus diferentes tipos, componentes y aplicaciones del mundo real.
¿Qué es un inversor y por qué es importante?
Un inversor es un dispositivo electrónico que convierte Corriente Continua (DC) en Corriente Alterna (AC) . La mayoría de los electrodomésticos, herramientas y aparatos electrónicos domésticos funcionan con energía de CA, mientras que fuentes como los paneles solares y las baterías producen energía de CC. El inversor cierra esta brecha, asegurando que la energía CC almacenada o generada pueda operar dispositivos eléctricos estándar.
En el contexto de los sistemas de energía solar, el inversor es el cerebro de la configuración: monitorea el voltaje, ajusta la corriente y gestiona la interacción con la red. En un sentido más amplio, los inversores han revolucionado la forma en que se gestiona, distribuye y utiliza la energía en entornos residenciales, comerciales e industriales.
El principio básico: cómo un inversor convierte CC en CA
En esencia, un inversor realiza un proceso electrónico controlado que conmuta la alimentación de CC a altas velocidades para emular la forma de onda de la alimentación de CA. Esta transformación ocurre a través de componentes semiconductores, típicamente transistores o MOSFET , que rápidamente encienden y apagan la corriente en un patrón controlado por los circuitos internos del inversor .
Desglose paso a paso
| Paso | Descripción | del proceso |
| 1 | Entrada CC | El inversor recibe corriente continua de una fuente de CC como un panel solar o una batería. |
| 2 | Proceso de cambio | Los transistores de potencia alternan rápidamente para generar una secuencia de pulsos. |
| 3 | Forma de onda | Estos pulsos se filtran y modulan para crear una forma de onda de CA limpia. |
| 4 | Regulación de salida | Los sensores y microcontroladores ajustan el voltaje y la frecuencia para que coincidan con la salida de CA requerida (por ejemplo, 120 V/60 Hz). |
Este proceso garantiza que la señal de CA de salida imite la onda sinusoidal suave proporcionada por la red, lo que permite que los equipos sensibles funcionen correctamente.
Componentes clave de un sistema inversor
Cada sistema inversor consta de varios componentes críticos que funcionan en armonía para lograr una conversión y regulación eficientes. Comprender estos elementos proporciona información sobre el rendimiento y la confiabilidad del inversor.
| Componente | Función |
| Circuito de entrada de CC | Alimenta voltaje CC desde una fuente como una batería o un panel solar. |
| Transistores de potencia (IGBT/MOSFET) | Realice una conmutación de alta velocidad de CC para simular CA. |
| Unidad de microcontrolador (MCU) | Controla el tiempo de conmutación y la configuración de formas de onda. |
| Circuito de filtro | Suaviza los pulsos para formar una salida de onda sinusoidal pura. |
| Sistema de enfriamiento | Evita el sobrecalentamiento a través de ventiladores o disipadores de calor. |
| Transformador de salida (opcional) | Ajusta los niveles de voltaje para cargas de CA específicas. |
Estos componentes garantizan que el inversor mantenga un funcionamiento seguro en condiciones de carga y temperatura variables.
Tipos de inversores y sus aplicaciones
No todos los inversores son iguales. Cada tipo está diseñado para entornos y expectativas de rendimiento específicos. A continuación se muestran las principales categorías de inversores:

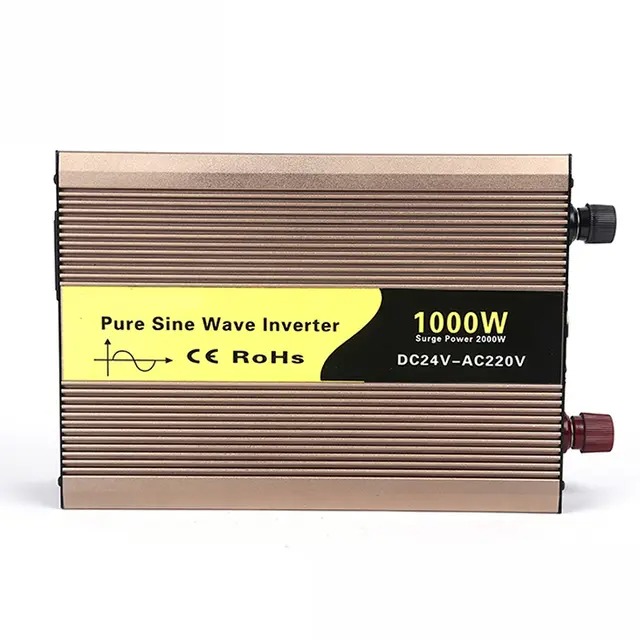

1. Inversor de onda sinusoidal pura
Produce una forma de onda limpia y suave idéntica a la electricidad de la red.
Ideal para dispositivos sensibles como computadoras, equipos de audio e instrumentos médicos.

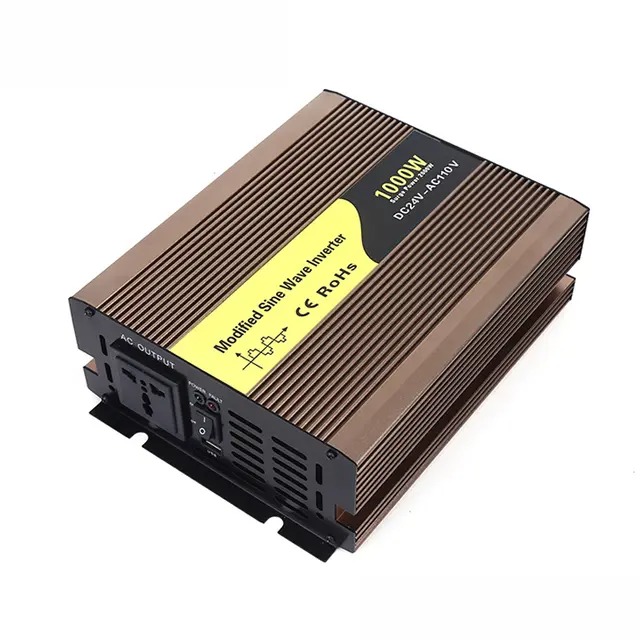

2. Inversor de onda sinusoidal modificada
Más simple y económico, pero produce una aproximación escalonada de una onda sinusoidal.
Adecuado para electrodomésticos básicos como luces, ventiladores y herramientas pequeñas.
3. Inversor de onda cuadrada
Tipo más antiguo y menos eficiente; Produce una alta distorsión armónica.
Rara vez se utiliza hoy en día, excepto en aplicaciones simples y de bajo costo.
4. Inversor de conexión a red
5. Inversor fuera de la red (independiente)
Funciona independientemente de la red pública, a menudo con almacenamiento de batería.
Común en áreas remotas o configuraciones de energía de respaldo.
Modulación de ancho de pulso (PWM) y creación de ondas sinusoidales
La parte más crítica del funcionamiento de un inversor radica en el control de la forma de onda . Los inversores modernos utilizan modulación de ancho de pulso (PWM) para sintetizar una onda sinusoidal de CA a partir de una entrada de CC. PWM varía el ancho de los pulsos de voltaje para simular la forma sinusoidal, asegurando un voltaje de salida suave y estable.
Descripción general del proceso PWM
| Elemento | Función |
| Señal portadora | Una onda triangular de alta frecuencia utilizada para comparación. |
| Señal de referencia | Representa la onda sinusoidal deseada. |
| Circuito comparador | Compara señales para determinar el ancho del pulso. |
| Dispositivo de conmutación | Produce la forma de onda de salida de CA correspondiente. |
La tecnología PWM mejora la eficiencia del inversor, reduce la distorsión armónica y mejora la compatibilidad con la electrónica moderna.
Eficiencia del inversor y calidad de la energía
La eficiencia de un inversor es una medida de qué tan bien convierte CC en CA sin pérdida de energía. Los inversores de alta eficiencia suelen alcanzar una eficiencia de conversión del 90 al 98 % , lo que significa que sólo una pequeña parte de la energía se pierde en forma de calor.
Factores que afectan la eficiencia
Nivel de carga: los inversores funcionan con mayor eficiencia entre el 40 % y el 80 % de la carga nominal.
Temperatura: El exceso de calor reduce la eficiencia de conversión y la vida útil de los componentes.
Tipo de forma de onda: Los inversores de onda sinusoidal pura brindan energía más limpia y mejor eficiencia.
Frecuencia de conmutación: Las frecuencias más altas permiten formas de onda más suaves pero pueden aumentar la generación de calor.
Métricas de calidad de energía
| Descripción | métrica | Rango ideal |
| Distorsión Armónica Total (THD) | Mide la pureza de la forma de onda. | < 3% |
| Regulación de voltaje | Consistencia del voltaje de salida. | ±5% |
| Estabilidad de frecuencia | Mantiene una frecuencia de CA precisa (50/60 Hz). | ±0,1Hz |
Los inversores de alta calidad mantienen el voltaje y la frecuencia estables, protegen los electrodomésticos y mejoran la confiabilidad general del sistema.
Cómo funcionan los inversores en sistemas de energía solar
En aplicaciones de energía solar, los inversores sirven como inteligencia central del sistema. Gestionan el flujo de energía, la sincronización de la red y la monitorización.
Flujo de proceso en un inversor solar
Colección DC: Los paneles solares generan electricidad DC.
Conversión: El inversor convierte CC en CA compatible con la red.
Sincronización: para sistemas conectados a la red, el inversor hace coincidir el voltaje y la frecuencia con la red pública.
Distribución de energía: la energía se utiliza en tiempo real o se devuelve a la red, y a menudo se obtienen créditos mediante medición neta.
Monitoreo: los inversores inteligentes rastrean el rendimiento, detectan fallas y optimizan la producción.
Los inversores solares suelen incluir algoritmos de seguimiento del punto de máxima potencia (MPPT) , que ajustan los parámetros de entrada para extraer la mayor energía posible de los paneles solares.
Mecanismos de Seguridad y Protección en Sistemas Inversores
El funcionamiento confiable del inversor depende de sistemas de protección integrados que evitan daños en condiciones anormales.
| Función | de protección Función |
| Protección contra sobrecarga | Apaga la salida si la carga excede la clasificación. |
| Protección contra cortocircuitos | Previene daños internos por fallas de cableado. |
| Apagado por exceso de temperatura | Activa el enfriamiento o apaga el inversor durante el sobrecalentamiento. |
| Corte de bajo/alto voltaje | Protege baterías y electrodomésticos de voltajes extremos. |
| Protección de falla a tierra | Detecta corriente de fuga para garantizar la seguridad del usuario. |
Estas características hacen que los inversores modernos sean más seguros, más duraderos y más fáciles de integrar en sistemas energéticos complejos.
Ventajas de utilizar un inversor
El uso generalizado de inversores está impulsado por los numerosos beneficios que ofrecen en la gestión energética y la sostenibilidad.
Eficiencia energética: Reduce la dependencia de combustibles fósiles optimizando el uso de energías renovables.
Suministro de energía ininterrumpida: mantiene la electricidad durante cortes cuando se combina con baterías.
Protección del dispositivo: Proporciona voltaje estable y corriente limpia a equipos sensibles.
Escalabilidad: Puede personalizarse para hogares pequeños o grandes operaciones industriales.
Beneficios ambientales: Habilita sistemas solares y eólicos, reduciendo la huella de carbono.
Conclusión
Comprender cómo funciona un inversor revela por qué es la piedra angular de los sistemas modernos de conversión de energía. Al convertir inteligentemente CC en CA, regular el voltaje y la frecuencia e integrarse con fuentes de energía renovables, los inversores proporcionan electricidad eficiente, confiable y limpia. Ya sea para respaldo doméstico, instalaciones solares o aplicaciones industriales, los inversores continúan impulsando la transición del mundo hacia soluciones energéticas más inteligentes y ecológicas.
Preguntas frecuentes
1. ¿Qué hace realmente un inversor?
Un inversor convierte la electricidad de CC de fuentes como baterías o paneles solares en electricidad de CA adecuada para alimentar electrodomésticos y dispositivos.
2. ¿Cuál es la diferencia entre los inversores de onda sinusoidal pura y los de onda sinusoidal modificada?
Los inversores de onda sinusoidal pura producen energía CA limpia y suave, ideal para dispositivos electrónicos sensibles, mientras que los inversores de onda sinusoidal modificada son más baratos pero pueden causar ruido o reducir el rendimiento.
3. ¿Puede funcionar un inversor sin batería?
Sí. Los inversores conectados a la red pueden funcionar directamente desde paneles solares sin baterías, pero los sistemas fuera de la red requieren baterías para el almacenamiento y la estabilidad de la energía.
4. ¿Qué tan eficientes son los inversores modernos?
La mayoría de los inversores de alta calidad alcanzan una eficiencia del 90% al 98%, según el diseño, la carga y las condiciones ambientales.
5. ¿Cómo elijo el inversor adecuado?
Seleccione un inversor según sus requisitos de energía, tipo de carga (sensible o general), preferencia de forma de onda y si necesita operación conectada a la red o fuera de la red.
