Las fallas intermitentes de la automatización frustran infinitamente a los ingenieros. Los reinicios inexplicables del PLC interrumpen los flujos de trabajo de fabricación críticos. Los disparadores lógicos espurios y las lecturas desviadas de los sensores desperdician un valioso tiempo de producción. A menudo pasamos por alto la causa fundamental detrás de estas fallas fantasmas en los gabinetes de control de 24 VCC. El culpable oculto suele ser la ondulación de la salida de la fuente de alimentación . La corriente continua sucia desestabiliza sutilmente las redes de automatización perfectamente configuradas. Obliga a los componentes sensibles a operar fuera de sus parámetros eléctricos designados.
Este artículo evalúa objetivamente cómo el ruido eléctrico degrada la estabilidad general del sistema de control. Aprenderá los mecanismos exactos detrás de estas interrupciones lógicas. También exploraremos cómo especificar adecuadamente la arquitectura de energía adecuada. Tomar decisiones informadas aquí evita tiempos de inactividad costosos e inesperados de las máquinas en sus instalaciones.
Conclusiones clave
La ondulación excesiva de la salida de la fuente de alimentación puede violar los umbrales lógicos del PLC y degradar la precisión de los sensores analógicos de alta resolución.
La práctica estándar de la industria exige que la ondulación y el ruido permanezcan por debajo del 1 % del voltaje de salida nominal (por ejemplo, <120 mVp-p para un sistema de 24 V) bajo carga completa.
La evaluación de una fuente de alimentación industrial requiere mirar más allá de los valores "típicos" de las hojas de datos para comprender cómo se comporta la ondulación bajo cargas dinámicas y estrés térmico.
La actualización a una fuente de alimentación de riel DIN de alta calidad con capacitores premium de bajo ESR mitiga la degradación de la ondulación a largo plazo causada por el envejecimiento del gabinete.
El costo oculto de la fluctuación de la producción de suministro de energía en la automatización
Las anomalías eléctricas microscópicas se traducen fácilmente en pérdidas comerciales macroscópicas. Una breve fluctuación de voltaje puede durar sólo unos pocos milisegundos. Sin embargo, puede detener toda una línea de envasado. El tiempo de inactividad no planificado de las máquinas cuesta a las instalaciones miles de dólares por minuto. Una calidad de lote comprometida conduce a un costoso desperdicio de material. Las horas de trabajo de diagnóstico se acumulan rápidamente a medida que los equipos de mantenimiento persiguen fantasmas eléctricos invisibles.
Los técnicos suelen culpar incorrectamente al firmware del PLC cuando se producen errores. Podrían reemplazar sensores analógicos en perfecto estado. Vuelven a cablear los cables de red con la esperanza de solucionar las caídas de comunicación. Estas intervenciones fracasan porque tratan los síntomas. El punto de falla real es la energía CC sucia. Ninguna actualización de firmware puede reparar un sistema de suministro de energía inestable. Volver a cablear no hace nada si el voltaje de la fuente fluctúa enormemente.
Debe establecer criterios estrictos de éxito para una arquitectura energética estable. La verdadera estabilidad significa que el voltaje se mantiene estrictamente dentro de estrechas bandas de tolerancia. Los microprocesadores sensibles requieren alimentación de CC continua y plana. Los convertidores analógico-digital (ADC) exigen un nivel de ruido limpio para funcionar correctamente. Un diseño exitoso mantiene estos parámetros independientemente de los pasos de carga pesada. Cuando arranca un motor grande, el bus de CC no debe hundirse ni vibrar. Asegurar esta base elimina la mayoría de fallas inexplicables del gabinete.
Mecanismos de disrupción: PLC versus sensores analógicos
Impacto en la lógica digital del PLC
Las entradas digitales en los PLC de 24 VCC dependen de umbrales de voltaje específicos para leer estados lógicos. A estos umbrales los llamamos $V_{IL}$ (entrada de voltaje bajo) y $V_{IH}$ (entrada de voltaje alto). Un PLC típico podría reconocer cualquier voltaje por debajo de 5 V como un "0" lógico. Podría reconocer cualquier voltaje superior a 15 V como un "1" lógico. El área entre 5V y 15V es una región indefinida. La ondulación del voltaje de alta amplitud puede enviar una señal válida a esta zona indefinida. Si una señal constante de 24 V experimenta un pico de onda negativo severo, el PLC podría leer momentáneamente un "0". Esto provoca una activación falsa. Podría dispararse un relé de seguridad. Un secuenciador podría saltarse un paso crucial.
Los PLC modernos cuentan con redes de filtrado internas. Estos circuitos ayudan a suavizar anomalías eléctricas menores. Sin embargo, no puedes confiar completamente en ellos. Los transitorios sostenidos de alta frecuencia evitan fácilmente los filtros de entrada básicos. La ondulación grave de baja frecuencia sobrecarga los condensadores de desacoplamiento internos. Una vez que el ruido pasa el aislamiento frontal, corrompe el procesador lógico primario. El acondicionamiento adecuado de la energía en la fuente sigue siendo su mejor defensa.
Impacto en la precisión del sensor analógico
Los circuitos analógicos sufren aún más una ondulación excesiva. Los bucles estándar de 0-10 V o 4-20 mA requieren una estabilidad de voltaje absoluta. Un sensor de presión que traduce la fuerza física en una señal de 4-20 mA supone que el voltaje de la base permanece perfectamente plano. Ripple inyecta interferencia directa en este proceso de traducción. El sensor transmite una señal fluctuante. El controlador malinterpreta la realidad física.
Los niveles de ruido dictan directamente la resolución del ADC. La automatización moderna utiliza ADC de 16 bits o incluso de 24 bits para tareas de alta precisión. Un ADC de 16 bits que se ejecuta con una referencia de 10 V tiene un tamaño de bit menos significativo (LSB) de aproximadamente 0,15 mV. Si su fuente de energía inyecta 50 mV de ondulación, efectivamente entierra los bits más bajos en ruido. Esto introduce errores de cuantificación inaceptables. Paga por una precisión de 16 bits pero solo recibe un rendimiento de 8 bits.
Resolución del CAD
Voltaje de referencia
Valor LSB
Impacto de la ondulación de 50 mV
Resolución efectiva perdida
10 bits
10V
9,76 mV
Traga ~5 LSB
Pérdida leve
12 bits
10V
2,44 mV
Traga ~20 LSB
Degradación notable
16 bits
10V
0,15 mV
Traga ~330 LSB
Error de cuantificación grave
Evaluación de especificaciones: ¿Cuánta ondulación es aceptable para una fuente de alimentación industrial?
Los estándares de la industria proporcionan líneas de base claras para niveles de ruido aceptables. La práctica estándar exige que la ondulación y el ruido se mantengan por debajo del 1% del voltaje de salida nominal. Para un sistema industrial robusto de 24 V, esto significa mantener el ruido por debajo de 240 mVp-p. Sin embargo, las unidades de alta calidad apuntan mucho más bajo. Una fuente de alimentación industrial premium normalmente restringe la ondulación a menos de 120 mVp-p. Las redes de instrumentación y los sensores de laboratorio requieren tolerancias aún más estrictas. A menudo exigen un rendimiento inferior a 50 mVp-p para mantener la integridad de los datos.
Los ingenieros deben leer las hojas de datos de forma crítica. Debes diferenciar entre ondulación de baja frecuencia y ruido de alta frecuencia. La ondulación de baja frecuencia generalmente se origina en la red de entrada de CA. Aparece al doble de la frecuencia de la línea (por ejemplo, 100 Hz o 120 Hz). El ruido de alta frecuencia consiste en artefactos de conmutación nítidos. Estos picos ocurren en la frecuencia de conmutación del regulador, a menudo entre 50 kHz y 500 kHz.
Examine siempre las condiciones de prueba enumeradas en la hoja de datos. Una especificación "típica" significa muy poco en entornos hostiles. Hágase estas preguntas críticas:
¿Se midió la ondulación en un ancho de banda estricto de 20 MHz?
¿El fabricante probó la unidad bajo carga completa o carga parcial?
¿Se realizó la prueba a una temperatura suave de 25 °C o a temperaturas de funcionamiento realistas del gabinete?
También debe evaluar el equilibrio fundamental entre los reguladores lineales y de conmutación. Los reguladores lineales proporcionan una ondulación ultrabaja. Producen casi cero ruido de conmutación. Desafortunadamente, generan calor excesivo y carecen de eficiencia. Los reguladores de conmutación funcionan con alta eficiencia. Se mantienen frescos bajo cargas pesadas. Sin embargo, generan inherentemente ruido de conmutación. Requieren componentes de filtrado internos superiores para limpiar el voltaje de salida.
Tipo de regulador
Eficiencia típica
Salida de ondulación y ruido
Salida térmica (calor)
Mejor aplicación
Lineal
30% - 50%
Extremadamente bajo (<10 mV)
muy alto
Instrumentos de laboratorio, equipos de audio.
Conmutación (SMPS)
85% - 95%
Moderado (50mV - 200mV)
Bajo
Automatización de fábricas, PLC

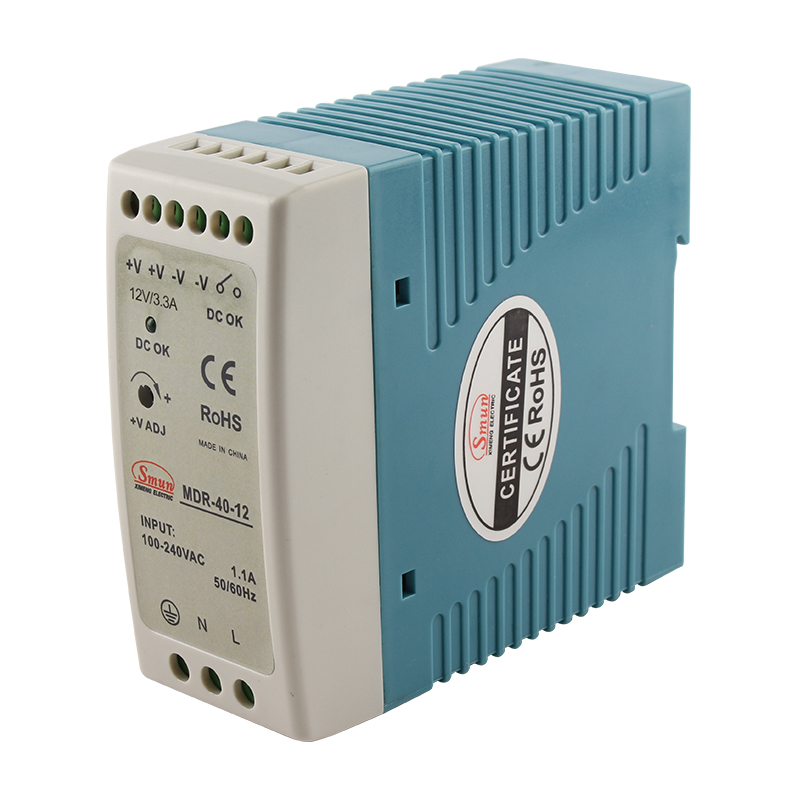

Selección de la fuente de alimentación de carril DIN adecuada para cargas sensibles
El espacio en los gabinetes es un recurso premium en la automatización moderna. Una fuente de alimentación de carril DIN típica funciona en espacios reducidos y sin ventilación. Varios dispositivos se encuentran muy juntos. Esto crea una alta densidad térmica. El calor actúa como el principal enemigo de la electrónica de potencia. La alta densidad térmica degrada los condensadores electrolíticos internos mucho más rápido. A medida que el electrolito líquido se vaporiza con el tiempo, la resistencia en serie equivalente (ESR) aumenta. Una ESR más alta conduce directamente a una mayor fluctuación de la producción. Es posible que su sistema funcione perfectamente el primer día, pero falle inexplicablemente dos años después.
Debe evaluar las unidades de potencia en varias dimensiones críticas que asignan características a los resultados. Siga estas pautas:
Calidad del condensador: busque modelos que especifiquen explícitamente condensadores de alta temperatura (clasificados para 105 °C) y baja ESR. Estos componentes resisten la degradación térmica y mantienen perfiles de voltaje planos durante años de uso continuo.
Respuesta de carga dinámica: el suministro debe mantener sus especificaciones de ondulación incluso durante sobretensiones repentinas de corriente. Las cargas inductivas, como contactores y solenoides, frecuentemente se activan en el mismo bus de CC. La unidad de potencia debe recuperarse instantáneamente sin presentar caídas de voltaje severas ni zumbidos.
Filtrado EMI/RFI integrado: busque un filtrado integrado completo. Esto garantiza que el ruido de conmutación de alta frecuencia no retroceda a la red de CA. También evita que el ruido avance hacia la delicada placa lógica del PLC.
No compre simplemente la unidad con mayor potencia. El sobredimensionamiento de una fuente de alimentación conmutada a veces da como resultado una peor regulación de la carga. Muchas unidades funcionan de manera menos eficiente con una carga del 10% que con una carga del 80%. Concéntrese cuidadosamente en el porcentaje de regulación de carga. Verifique las especificaciones de ondulación bajo temperaturas operativas nominales máximas. Finalmente, consulte la documentación MTBF (tiempo medio entre fallas) para garantizar la confiabilidad a largo plazo.
Realidades de la implementación: probar y mitigar la repercusión en el gabinete
La medición incorrecta del ruido lleva a los ingenieros por el camino de diagnóstico equivocado. Las sondas de osciloscopio estándar suelen causar enormes problemas en las mediciones. Por lo general, utilizan un cable de tierra largo con una pinza de cocodrilo. Este cable largo actúa como antena. Capta activamente interferencias electromagnéticas ambientales (EMI) de variadores de frecuencia y relés dentro del gabinete. La pantalla del osciloscopio muestra lecturas de ondas infladas artificialmente.
Para evitar esta trampa, utilice el método de "punta y barril" o de resorte molido. Retire por completo el clip de tierra estándar. Conecte un resorte corto y desnudo directamente al cilindro de la sonda. Presione este conjunto directamente contra los terminales de salida. Esto elimina el efecto antena. Captará el voltaje de ondulación verdadero y desinflado.
Incluso la mejor fuente de alimentación requiere las mejores prácticas de implementación adecuadas. Considere estos pasos cruciales durante el montaje del gabinete:
Separe sus rutas de acceso. Nunca coloque cables de señales analógicas sensibles en paralelo a líneas de alimentación de CC de alta corriente o a redes de CA.
Utilice condensadores de desacoplamiento localizados cerca de instrumentación altamente sensible.
Implemente convertidores CC-CC dedicados para aislar nodos de medición críticos. Esto evita que el ruido de un bus compartido de 24 V contamine sus instrumentos de precisión.
Tenga en cuenta los graves riesgos de adopción. Actualizar una unidad de potencia sin abordar los defectos fundamentales del cableado no resolverá sus problemas de ruido. Los bucles de tierra representan una enorme amenaza para la estabilidad de la automatización. Si su gabinete sufre múltiples potenciales de tierra en conflicto, el ruido circulará independientemente de la calidad del suministro. Debes asegurar una arquitectura terrestre en estrella de un solo punto. Sólo entonces una fuente de alimentación filtrada de primera calidad podrá proteger realmente sus PLC y sensores.
Conclusión
La ondulación de la salida de la fuente de alimentación no es un fenómeno eléctrico misterioso. Es una variable estrictamente mensurable y altamente solucionable. Determina en gran medida la confiabilidad general de su equipo de automatización. Controlar este ruido evita reinicios lógicos aleatorios. Preserva la precisión exacta de sus bucles de control analógico. Ignorarlo garantiza paradas de producción frustrantes e intermitentes.
Tome medidas proactivas hoy para proteger la arquitectura de su máquina. Primero, audite las hojas de datos de su fuente de alimentación actual. Compare sus límites de ondulación establecidos con las estrictas tolerancias de voltaje de sus PLC y sensores instalados. En segundo lugar, exija técnicas de medición adecuadas utilizando el método de punta y barril para verificar las condiciones reales del gabinete. Finalmente, considere actualizar a unidades de riel DIN de grado industrial con alto filtrado para todos los nodos de misión crítica. La inversión inicial en energía limpia evita inmensos costos de diagnóstico posteriores.
Preguntas frecuentes
P: ¿La ondulación de la salida de la fuente de alimentación empeora con el tiempo?
R: Sí. A medida que los condensadores internos envejecen y se secan (especialmente en ambientes calurosos), su resistencia en serie equivalente (ESR) aumenta, lo que provoca que el voltaje de ondulación aumente a medida que la unidad se acerca al final de su vida útil.
P: ¿Puedo utilizar una fuente de alimentación comercial estándar para PLC industriales si el voltaje coincide?
R: No recomendado. Los suministros comerciales carecen del filtrado EMI resistente y del estricto control de ondas requerido para entornos industriales, lo que corre el riesgo de errores lógicos del PLC durante sobretensiones eléctricas en la fábrica.
P: ¿Cuál es la diferencia entre ruido ondulado y transitorio?
R: La ondulación es una variación periódica correspondiente a la frecuencia de conmutación o la frecuencia de la línea de CA. El ruido transitorio consiste en picos aleatorios de alta frecuencia generalmente causados por la conmutación de carga inductiva. Ambos requieren diferentes enfoques de filtrado.
